| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Lensen |
| Αριθμό μοντέλου: | LS-U5000 |
| Ποσότητα παραγγελίας min: | 2τεμ |
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 3-6 ημέρες |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| Δυνατότητα προσφοράς: | 6000pcs/month |
| Παραγωγή δύναμης: | 5W | Απόσταση: | 10km |
|---|---|---|---|
| Συχνότητα: | UHF | Περίφραξη: | Αλουμίνιο |
| Υψηλό φως: | 450MHz ασύρματος ραδιο διαποδιαμορφωτής,433MHz ασύρματος ραδιο διαποδιαμορφωτής,Ασύρματη συσκευή αποστολής σημάτων 470 MHZ |
||

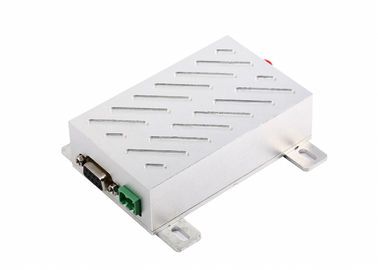

450MHz ασύρματος ραδιο διαποδιαμορφωτής
5W διαποδιαμορφωτής 433MHz ραδιοφωνιών υψηλής συχνότητας/ασύρματη περίφραξη αλουμινίου πομποδεκτών στοιχείων 450MHz/470MHz
Εισαγωγή:
LS-U5000 είναι μια UHF ζώνη 5W που ο ραδιο διαποδιαμορφωτής, μπορεί να μεταδώσει περίπου 10km Los. Με το κοχύλι αργιλίου διασκεδασμού θερμότητας καλής απόδοσης, λιμένας DB9, είναι κατάλληλο για σας να συνδέσεις με άλλες συσκευές που έχουν τη διεπαφή RS232, RS485 ή TTL. Αυτή η συσκευή χρησιμοποιείται ευρέως για SCADA, DTU, και το μεγάλης απόστασης ασύρματο έλεγχο. Εύκολος να εγκαταστήσει, κανένα πρόγραμμα που απαιτείται, μεγάλη απόσταση μετάδοσης, καμία αμοιβή επικοινωνίας.
Παράμετρος:
| ΑΠΟΔΟΣΗ | |
| Παραγωγή δύναμης: | 5W |
| Σειρά οπτικής επαφής RF: | το 10Km@1200bps το 8Km@9600bps |
| Αποτελεσματικό ποσοστό RF: | 1200/2400/4800/9600/19200bps |
| Διαστημικό κανάλι: | 1MHz (προεπιλογή), |
| Εύρος ζώνης: | <25khz> |
| Ευαισθησία δεκτών: | - το 123dBm@1200bps (ΤΖΊΤΖΙΦΑ 1%) |
| ΔΙΚΤΥΩΣΗ | |
| Τοπολογία δικτύωσης: | Σημείο στο σημείο, point-to-multipoint |
| ΣΥΜΒΑΤΟΤΗΤΑ | |
| LS-u σειρά, LS-RDIO σειρά, LS-RAIO σειρά, σειρά LS-ρ | |
| ΔΥΝΑΜΗ | |
| Τάση ανεφοδιασμού: | 12V συνεχές ρεύμα |
| Διαβιβάστε το ρεύμα: | <1> |
| Λάβετε το ρεύμα: | <60ma> |
| Ρεύμα ύπνου: | <1ma> |
| ΓΕΝΙΚΟ | |
| Τρόπος επικοινωνίας: | Ημιαμφίδρομος |
| Ζώνη συχνότητας: | 470MHz (400/433/450MHz προαιρετικό) |
| Κανάλι: | 8 (προεπιλογή), 16/32/64 (προαιρετικό) |
| Διεπαφή: | RS485 (TTL/RS232/USB ΠΡΟΑΙΡΕΤΙΚΌ) |
| ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ | |
| Μέγεθος: | 95mm*60mm*25mm (αποκλείοντας τη βάση κεραιών και την καρφίτσα στοιχείων) |
| Βάρος: | 400g |
| Βάση κεραιών: | 50Ω, SMA |
| Λειτουργούσα θερμοκρασία: | Βιομηχανικός: - 40℃~+80℃ (TCXO) |
Εφαρμογή:
Καθορισμός καρφιτσών:
| Καρφώστε το αριθ. | Όνομα σημάτων | Λειτουργία | Επίπεδο | Σύνδεση με το τερματικό | Παρατηρήσεις |
| 1 | GND | Να στηρίξει της παροχής ηλεκτρικού ρεύματος | Έδαφος | ||
| 2 | Β (TxD) | Rs-485 Β ή TxD rs-232 | |||
| 3 | Α (RXD) | Rs-485 Α ή RXD rs-232 | |||
| 4 | NC | ||||
| 5 | SGND | Σήμα | |||
| 6 | RXD/TTL | Λήψη στοιχείων | Επίπεδο TTL | ||
| 7 | TXD/TTL | Διαβίβαση στοιχείων | Επίπεδο TTL | ||
| 8 | ΥΠΝΟΣ | Έλεγχος ύπνου | TTL | Σήμα ύπνου | Χαμηλού επιπέδου έγκυρος |
| 9 | ΔΟΚΙΜΗ | Δοκιμή εργοστασίων | TTL |
Πλεονέκτημα
- Κανένα καλώδιο που θάβει ή που διατηρεί, καμία ανάγκη στις τρύπες τρυπανιών στον τοίχο
- Αξιόπιστη επικοινωνία σε όλη την κατεύθυνση, οποιαδήποτε έκταση, ανεξάρτητα από τους λόφους, τοίχοι, δέντρα
- Μείωση κόστους στην εγκατάσταση και τη συντήρηση
- Ραδιόφωνο που βασίζονται, καμία ανάγκη Διαδίκτυο και μηνιαία αμοιβή, πλήρης ιδιοκτησία του συστήματος
- 4G βασισμένος, υψηλή ταχύτητα, κανένα όριο απόστασης
Παράδειγμα εφαρμογής:
