Εισαγωγές: | 4 ψηφιακές εισαγωγές | Εκροές: | 4 αποτελέσματα ηλεκτρονόμων |
---|---|---|---|
παραγωγή δύναμης: | 1W | συχνότητας: | 433MHz |
Απόσταση: | 2KM | εφαρμογή: | ON-OFF ασύρματος έλεγχος |
Υψηλό φως: | ενότητα rtu modbus,αντλία επάνω από τον έλεγχο |

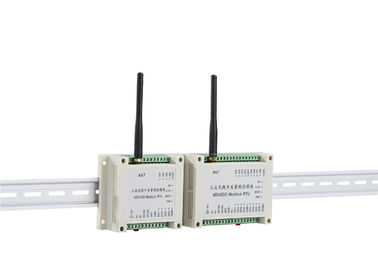

4 ασύρματα αντλία ενότητας Modbus RTU 4DI4DO ασύρματα Ι Ο καναλιών/επίπεδο βαλβίδων/δεξαμενών
1. LS-RDIO γενική εισαγωγή ενότητας σειράς
LS-RDIO Modbus RTU είναι ένας βιομηχανικός ελεγκτής που σχεδιάζεται από Lensen Technology. Υποστηρίζει το σημείο για να δείξει, να δείξει τα πολυ-σημεία που τα ασύρματα Di, AI, συλλογή και έλεγχος AO. Αυτός ο πομποδέκτης έχει το πλεονέκτημα της εύκολης εγκατάστασης, κανένα πρόγραμμα που απαιτείται, καμία αμοιβή επικοινωνίας. Είναι αξιόπιστη και οικονομικώς αποδοτική αντικατάσταση για το καλώδιο σημάτων ραγών, καλώδιο σημάτων δαχτυλιδιών ολίσθησης.

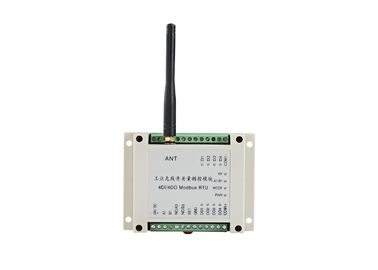

LS-RDIO0404 έχει 4 εισαγωγές 4 αποτελέσματα ηλεκτρονόμων και 1 RS485 (ασύρματο RS485 που προσαρμόζεται). Παραγωγή δύναμης έχουμε 2 εκδόσεις, κάποια είναι 100mW για την απόσταση ελέγχου 1km Los, και μια άλλη μια είναι 1W για την απόσταση ελέγχου 3km Los.
2. Τομέας εφαρμογής
LS-RDIO η I/O ενότητα σειράς χρησιμοποιείται ευρέως στην αυτοματοποίηση βιομηχανίας όπως την κεντρική διαδικασία στοιχείων εργοστασίων, τον έλεγχο αντλιών, την παρακολούθηση επιπέδων δεξαμενών, τον έλεγχο μεταφορέων, την παρακολούθηση πετρελαίου, τα εξάγοντας μηχανήματα, τον εξοπλισμό ελέγχου περιβάλλοντος, τις ανυψωτικές συσκευές, τον έλεγχο ρομπότ, τη μηχανή πλήρωσης, αναμιγνύοντας τον εξοπλισμό, τη λογιστική γραμμή, AGV κ.λπ.
3. Παράμετρος RDIO0404
Παράμετρος | |
Παραγωγή δύναμης: | 1W ή έκδοση 100mW |
Παροχή ηλεκτρικού ρεύματος: | 9V-30V (συνήθως επιλέξτε το συνεχές ρεύμα 24V ή το συνεχές ρεύμα 12V) |
Απόσταση ελέγχου: | 3km ή (έκδοση 1km) |
Baud ποσοστό: | 2400bps προεπιλογή |
Λήψη της ευαισθησίας: | το -123dBm@1200bps, -118dbm (9600bps) |
Δικτύωση | |
Δικτύωση: | Σημείο για να δείξει και να δείξει τα multipoints |
Περιγραφή λιμένων | |
Εισαγωγή: | 4 ψηφιακές ενεργές εισαγωγές (το ενεργητικός προσαρμόζει) |
Παραγωγή: |
4 αποτελέσματα ηλεκτρονόμων, ανώτατο φορτίο AC250V/5A, DC30V/5A επαφών (τα ενεργά αποτελέσματα 0-5V προσαρμόζουν) |
Λιμένας επικοινωνίας | RS485 (ασύρματο RS485 προσαρμόζει) |
Τρέχων | |
Διαβιβάστε το ρεύμα: | <600ma> |
Λήψη του ρεύματος: | <50ma> |
Γενικό | |
Συχνότητα: | 433MHz, 450, 470 ή άλλη ζώνη |
Διοχετεύστε το αριθ.: | 16 κανάλια, μπορούν να αλλάξουν μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |
Σωματικές ιδιότητες | |
Διάσταση: | 115×90×40 (χιλ.) |
Συνδετήρας κεραιών: | SMA, κεραία οχημάτων με το καλώδιο 1.5m |
Θερμοκρασία: | 35℃~+75℃ (βιομηχανικός) |

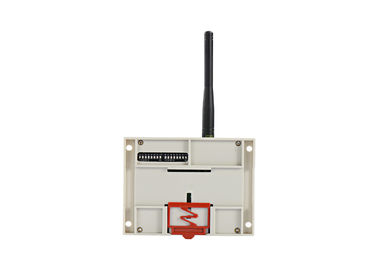

Να τοποθετήσει τη μέθοδο: | Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική |
4. Πώς να χρησιμοποιήσει

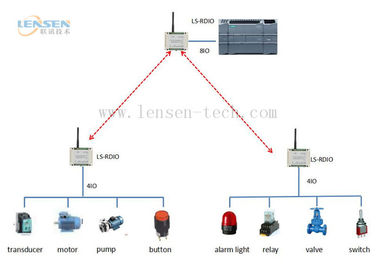

5. Παράδειγμα εφαρμογής
Παρατηρήσεις:
Κύριος | Καταπραϋντικό | Αλληλογραφία εισαγωγής και ελέγχου |
Α (DI1) | B1 (DO1) | DI1 του ελέγχου DO1 Α B1 |
Α (DI2) | B2 (DO1) | DI2 του ελέγχου DO1 Α B1 |
Α (DI3) | B3 (DO1) | DI3 του ελέγχου DO1 Α B1 |
Α (DI4) | B4 (DO1) | DI4of έλεγχος DO1 Α B1 |
Α (DI5) | B5 (DO1) | DI5 του ελέγχου DO1 Α B1 |
Α (DI6) | B6 (DO1) | DI6 του ελέγχου DO1 Α B1 |
Α (DI7) | B7 (DO1) | DI7 του ελέγχου DO1 Α B1 |
Α (DI8) | B8 (DO1) | DI8 του ελέγχου DO1 Α B1 |
Α (DO1) | B1 (DI1) | DO1 του Α ελέγχεται από DI1 B1 |
Α (DO8) | B8 (DI1) | DO8 του Α ελέγχεται από DI1 B8 |
Σημείωση: η ενότητα Α και Β πρέπει να χρησιμοποιήσει το ίδιο κανάλι |
