4 ασύρματο ανάλογο Ι ενότητα 4-20mA Ο/ασύρματος αισθητήρας ενότητας ελέγχου καναλιών σημάτων 0-5V

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Lensen
Αριθμό μοντέλου: LS-RAI04
Ποσότητα παραγγελίας min: 2τεμ
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: Πρότυπο χαρτοκιβώτιο
Χρόνος παράδοσης: 2-7days
Όροι πληρωμής: T/T, Western Union,
Δυνατότητα προσφοράς: 6000pcs/month
παραγωγή δύναμης: 1W Κανάλια: 4AI
τύπος εισαγωγής: 0-5V ή 0-20mA Απόσταση: 2km ή περισσότεροι
εφαρμογή: ασύρματος αισθητήρας Τεχνολογία: RF ή Lora
Υψηλό φως:

Ενότητα τηλεχειρισμού

,

ασύρματη συσκευή αποστολής σημάτων καλωδίων

LS-RAI04 ασύρματη αναλογική ενότητα αποκτήσεων

LS-RAI04 Modbus RTU είναι μια I/O ενότητα 1W, 4 αναλογικές εισαγωγές,
Ασύρματος έλεγχος 2km3km από το RF
Ασύρματος έλεγχος 5km από τη Lora
Ασύρματο όριο απόστασης ελέγχου όχι από 4G
Η χρήση για την ασύρματη συλλογή στοιχείων αισθητήρων, 0-5V ή 4-20mA επισημαίνουν την ασύρματη μετάδοση

Χαρακτήρας:
Διαφανές I/O σύστημα
Όχι ανάγκη Διαδίκτυο, κανένα κύτταρο τρίτων, καμία μηνιαία αμοιβή
Έχετε το ολικό έλεγχο πέρα από το μεταφορέα σας
Πραγματικός - η χρονική θέση ανατροφοδοτεί από τη μακρινή περιοχή
Γρήγορη εγκατάσταση και εύκολη οργάνωση


Paramaeter

Συχνότητα 433MHz ή 450MHz ή 470MHz ή 868MHz/915MHz ή 4G
Παραγωγή δύναμης 1W ή 5W προσαρμόζουν
Προϊόντα 4AI
Τύπος εισαγωγής 4-20mA ή 0-5V ή 0-10V
Τύπος παραγωγής 4-20mA ή 0-5V ή 0-10V
Αναλογία ψηφίσματος 24 μπιτ
Ακρίβεια ±0.02%
Παροχή ηλεκτρικού ρεύματος 9-36V το συνεχές ρεύμα χρησιμοποιεί συνήθως το συνεχές ρεύμα 24V
Διεπαφή Rs-485
Διοχετεύστε το αριθ. 15ch προκαθορίστε, μπορεί να προγραμματίσει μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ
Κεραία Sucker κεραία με το καλώδιο 1.5m
Θερμοκρασία εργασίας -35 °C~+75 °C βιομηχανικό
Υγρασία εργασίας 10%-90% σχετική υγρασία, καμία συμπύκνωση
Διάσταση 115×90×40 (χιλ.)
Τρόπος αποτυπώσεων Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική DIN




Πλεονέκτημα της ασύρματης λύσης
- Κανένα καλώδιο που θάβει ή που διατηρεί, καμία ανάγκη στις τρύπες τρυπανιών στον τοίχο
- Αξιόπιστη επικοινωνία σε όλη την κατεύθυνση, οποιαδήποτε έκταση, ανεξάρτητα από τους λόφους, τοίχοι, δέντρα
- Μείωση κόστους στην εγκατάσταση και τη συντήρηση
- Ραδιόφωνο/Lora που βασίζονται, καμία ανάγκη Διαδίκτυο και μηνιαία αμοιβή, πλήρης ιδιοκτησία του συστήματος
- 4G βασισμένος, υψηλή ταχύτητα, κανένα όριο απόστασης



Ασύρματα RTU χαρακτηριστικά γνωρίσματα Lensen
- Φορητή συσκευή, DIN-ράγα που τοποθετεί για την εύκολη εγκατάσταση
- Απομονωμένες εισαγωγές
- LEDs για την παροχή ηλεκτρικού ρεύματος, επικοινωνία, εισαγωγή, θέση παραγωγής
- Εύκαμπτη δικτύωση, σημείο για να δείξει ή να δείξει τα multipoints
- ΕΜΒΥΘΙΣΗ για να αλλάξει τους διαφορετικούς τρόπους
- Οι διαφορετικοί τύποι των I/O, Di, AI, AO είναι διαθέσιμοι
- I/O εκτάσιμο
- Σύντομος χρόνος καθυστέρησης
- Εύκολη παράδοση στο δίκτυο RS485, πρωτόκολλο Modbus RTU υποστήριξης
- Σε απευθείας σύνδεση βελτίωση υποστήριξης. Μπορέστε να διαμορφώσετε από τον πελάτη στον καθορισμό του τρόπου




Επικοινωνία Modbus RTU και αντίστοιχη αξία

Τύποι καταλόγων:

Τύποι καταλόγων Διαβασμένη εντολή

Γράψτε την εντολή
(Εντολή ελέγχου)

Δύναμη μακριά Λειτουργία
Κατάλογος λαβής 0x01

Εισαγωγή --όχι υποστήριξη
Παραγωγή--υποστήριξη

Να μην κρατήσει Μπορέστε να διαβάσετε την αξία εισαγωγής
0x03


Α. κρατήστε τον κατάλογο
1. Αναλογική αξία εισαγωγής: 0x0008~0x000B
2. Αξία αναλογικής παραγωγής: 0x0048~0x004B

Β: Πώς να διαβάσει
Κατάλογος λαβής: μπορέστε να διαβάσετε 4 αναλογική εισαγμένη ή να ελέγξετε την αναλογική παραγωγή 4 κάποτε

Καταχωρήστε τον τρόπο ελέγχου


AI/AO Ολοκληρωμένο κύκλωμα

Διαβάστε
γράψτε

Ταυτότητα λειτουργίας υποστήριξη στοιχείων
Αριθ. Τύπος ολοκληρωμένου κυκλώματος ΤΑΥΤΌΤΗΤΑ PLC Ταυτότητα Modbus
AI1 Κατάλογος λαβής 40009 8 Διαβάστε 03 2AI/4AI
AI2 Κρατήστε τον κατάλογο 40010 9 Διαβάστε 03
AI3 Κρατήστε τον κατάλογο 40011 10 Διαβάστε 03 4AI
AI4 Κρατήστε τον κατάλογο 40012 11 Διαβάστε 03
AO1 Κρατήστε τον κατάλογο 40073 72 Ανάγνωσης-γραφής 03/06 2AO/4AO
AO2 Κατάλογος λαβής 40074 73 Ανάγνωσης-γραφής 03/06
AO3 Κατάλογος λαβής 40075 74 Ανάγνωσης-γραφής 03/06 4AO
AO4 Κατάλογος λαβής 40076 75 Ανάγνωσης-γραφής 03/06



Περίπου υπολογισμός αξίας

Αναλογική εισαγωγή
Η ανώτατη αξία σειράς μέτρου της αναλογικής ενότητάς μας είναι: 0X7FFF
1. Άμεσα ρεύμα και τάση μέτρου
Ακριβές value=value εσείς σειρά read/0x7FFF*max
Παραδείγματος χάριν: για να διαβάσει τη 1$η μετάβαση της εισαγμένης αξίας της ενότητας (με την ανώτατη σειρά 0-20mA)
Κατάλογος 0x0008 (αναλογική εισαγωγή της 1$ης μετάβασης)
Ανατροφοδότηση: 0x3801
Τρέχουσα αξία: (0x3801/0x7FFF) *20mA=8.7509mA

2. Για να μετρήσει την αξία του αισθητήρα (4-20mA, αισθητήρας επιπέδων μέτρων 0-6)
Εάν ανατροφοδοτήστε η αξία είναι λιγότερο από 6554, η αξία επιπέδων είναι 0
Εάν ανατροφοδοτήστε η αξία είναι μεγαλύτερη από 6554, σειρές *measure επιπέδων value= (αξία καλληεργημένος-6554)/(32767-6554)
Παραδείγματος χάριν: ανατροφοδοτήστε την αξία είναι 0X3801, κατόπιν η αντίστοιχη αξία επιπέδων είναι: ((0X3801-6554)/26213) μετρητής *6 meter=1.7815

Αναλογική παραγωγή
Η ανώτατη σειρά μέτρου της αναλογικής ενότητας είναι: 0x7FFF
Άμεσα ρεύμα παραγωγής ελέγχου και τάση
Γράψτε τον κατάλογο value=current ή την αξία τάσης/το μέτρο range*0x7FFF
Παραδείγματος χάριν: για να ελέγξει τη 1$η μετάβαση της αναλογικής ενότητας η της οποίας ανώτατη σειρά μέτρου είναι 0-20mA
Κατάλογος 0x0048 (αναλογική παραγωγή της 1$ης μετάβασης)
Για να γράψει την αξία καταλόγων: (8.75/20mA) *0X7FFF =14336=0x3800

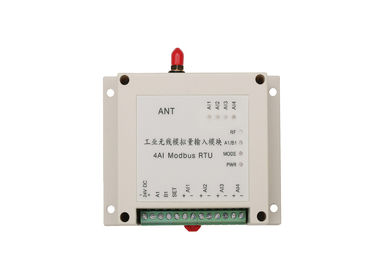

4 ασύρματο ανάλογο Ι ενότητα 4-20mA Ο/ασύρματος αισθητήρας ενότητας ελέγχου καναλιών σημάτων 0-5V 0

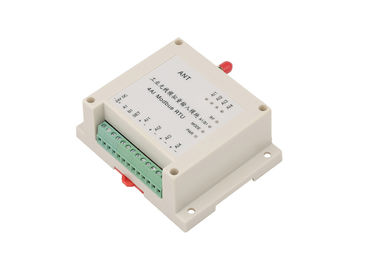

4 ασύρματο ανάλογο Ι ενότητα 4-20mA Ο/ασύρματος αισθητήρας ενότητας ελέγχου καναλιών σημάτων 0-5V 1

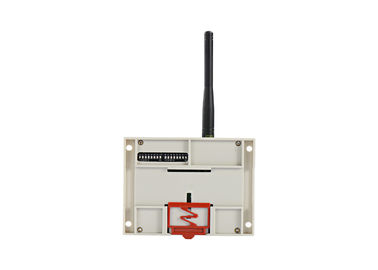

4 ασύρματο ανάλογο Ι ενότητα 4-20mA Ο/ασύρματος αισθητήρας ενότητας ελέγχου καναλιών σημάτων 0-5V 2
