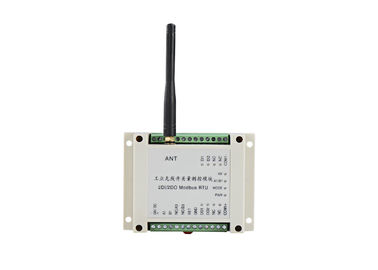

Ασύρματη ενότητα 915MHz Lora ασύρματο Ι Ο 5km ελέγχου 2DI 2DO ON-OFF ενότητα τηλεχειρισμού
1. LS-RDIO0202 γενική εισαγωγή
LS-RDIO0202 έχει 2 εισαγωγές 2 αποτελέσματα ηλεκτρονόμων και 1 RS485 (ασύρματο RS485 προσαρμόζεται). Παραγωγή δύναμης έχουμε τις διαφορετικές εκδόσεις:
100mW RF για την απόσταση ελέγχου 1km Los,
1W RF για την απόσταση ελέγχου 3km Los
5W RF για τον ασύρματο έλεγχο 8km Los
1W τύπος της Lora για τον ασύρματο έλεγχο 5km Los
4g για κανένα όριο απόστασης
2. Τομέας εφαρμογής
LS-RDIO η I/O ενότητα σειράς χρησιμοποιείται ευρέως στην αυτοματοποίηση βιομηχανίας όπως την κεντρική διαδικασία στοιχείων εργοστασίων, τον έλεγχο αντλιών, την παρακολούθηση επιπέδων δεξαμενών, τον έλεγχο μεταφορέων, την παρακολούθηση πετρελαίου, τα εξάγοντας μηχανήματα, τον εξοπλισμό ελέγχου περιβάλλοντος, τις ανυψωτικές συσκευές, τον έλεγχο ρομπότ, τη μηχανή πλήρωσης, αναμιγνύοντας τον εξοπλισμό, τη λογιστική γραμμή, AGV κ.λπ.
3. LS-RDIO0202 παράμετρος
Παράμετρος | |
Παραγωγή δύναμης: | 1W |
Ασύρματη τεχνολογία: | Lora |
Παροχή ηλεκτρικού ρεύματος: | 9V-30V (συνήθως επιλέξτε το συνεχές ρεύμα 24V ή το συνεχές ρεύμα 12V) |
Απόσταση ελέγχου: | 5km Los |
Baud ποσοστό: | 2400bps |
Λήψη της ευαισθησίας: | το -123dBm@1200bps, -118dbm (9600bps) |
Δικτύωση | |
Δικτύωση: | Σημείο στο σημείο και σημείο σε πολυσημειακό |
Πρωτόκολλο: | Πρωτόκολλο Modbus RTU |
Περιγραφή λιμένων | |
Εισαγωγή: | 2 ενεργές εισαγωγές (το ενεργητικός προσαρμόζει), απομονωμένος |
Παραγωγή: |
2 παθητικά αποτελέσματα ηλεκτρονόμων, που απομονώνονται ανώτατο φορτίο AC250V/5A, DC30V/5A επαφών (τα ενεργά αποτελέσματα 0-5V προσαρμόζουν) |
Λιμένας επικοινωνίας | RS485 (ασύρματο RS485 προσαρμόζει) |
Τρέχων | |
Διαβιβάστε το ρεύμα: | <350ma> |
Λήψη του ρεύματος: | <20ma> |
Γενικό | |
Συχνότητα: | 915MHz |
Διοχετεύστε το αριθ.: | 16 κανάλια, μπορούν να αλλάξουν μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |
Σωματικές ιδιότητες | |
Διάσταση: | 115×90×40 (χιλ.) |

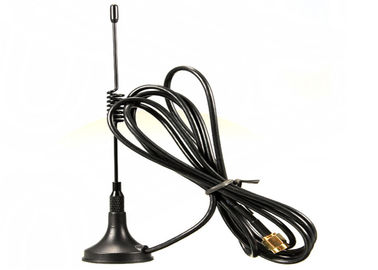

Συνδετήρας κεραιών: | SMA, κεραία οχημάτων με το καλώδιο 1.5m |
Θερμοκρασία: | -35℃~+75℃ (βιομηχανικός) |
Τοποθετώντας μέθοδος: | Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική |
4. Πώς να συνδέσει
5. Επικοινωνία Modbus RTU και υπολογισμός αξίας
Α. τύποι καταλόγων:
Τύποι καταλόγων | Διαβασμένη εντολή |
Γράψτε την εντολή (Εντολή ελέγχου) |
Δύναμη μακριά | Λειτουργία |
κατάλογος σπειρών | 0x01 |
Εισαγωγή --όχι υποστήριξη Παραγωγή-υποστήριξη |
Να μην κρατήσει | Μπορέστε να διαβάσετε την αξία εισαγωγής |
Κατάλογος λαβής | 0x03 |
1) Κατάλογος σπειρών:
Εισαγωγή: δεν είναι κατάλληλο να διαβαστούν 8 I/O κάποτε. Προκειμένου να ελεγχθεί κάθε I/O αντίστοιχα, καθορίσαμε τον κατάλογο σπειρών. Η διεύθυνση καταλόγων είναι 0x0000-0x0007.
Παραγωγή: δεν είναι κατάλληλο να ελεγχθούν 8 I/O κάποτε. Προκειμένου να ελεγχθεί κάθε I/O αντίστοιχα, καθορίσαμε τον κατάλογο σπειρών η ο οποίος διεύθυνση είναι 0x0020-0x0028.
Σημείωση: Η σπείρα δεν είναι πρόσθετος πόρος, ακριβώς μια μέθοδος για την εξέταση καταλόγων-εξέταση από το κομμάτι.
2) Κατάλογος εκμετάλλευσης:
a. αξία των καναλιών εισαγωγής: 0x0000
Σημείωση: η εξέταση από το κομμάτι σημαίνει ότι χρησιμοποιούμε μόνο τα πρώτα 8 μπιτ bit0 σε bit7 αντιστοιχεί με το Ι/O1 στο Ι/O8
β: ανατροφοδοτήστε και αξία των καναλιών παραγωγής: 0x0040
Σημείωση: εξετάζοντας με τα μέσα κομματιών το κομμάτι 0 αντιστοιχεί με 1/O1, δάγκωσε 7 αντιστοιχεί με 1/O8, δάγκωσε την οκτάμπιτη αντίστοιχη αξία 15 που γράφουμε 0.
3) Μέθοδος ανάγνωσης:
Κατάλογος σπειρών: διαβάστε τον αποκριμένος κατάλογο άμεσα. 1 μέσα ΜΑΚΡΙΑ, 0 μέσα ΕΠΑΝΩ.
Κατάλογος εκμετάλλευσης: Μπορέστε να διαβάσετε και στις 8 εισαγωγές έναν χρόνο. Χρησιμοποιούμε μόνο bit0-bit7 αυτού του δεκαεξάμπιτου καταλόγου κάθε κομμάτι αντιπροσωπεύει την κατάσταση μιας εισαγωγής.
4) Μέθοδοι ελέγχου:
a. Χρησιμοποιήστε τη σπείρα- γράψτε τον αντίστοιχο κατάλογο σπειρών άμεσα που μπορείτε να ελέγξετε την αντίστοιχη παραγωγή της.
b. Χρησιμοποιήστε τον κατάλογο εκμετάλλευσης- 8 αποτελέσματα μοιράζονται 1 κατάλογο εκμετάλλευσης, έτσι μπορείτε να κατορθώσετε κάθε κομμάτι για να ελέγξετε χωριστά την αντίστοιχη παραγωγή.
Β. Περίπου έλεγχος καταλόγων
Ολοκληρωμένο κύκλωμα |
Διαβάστε γράψτε |
Κώδικας λειτουργίας | Τα προϊόντα ισχύουν | |||
Κανάλι | Τύπος ολοκληρωμένου κυκλώματος | ΤΑΥΤΌΤΗΤΑ PLC | Ταυτότητα Modbus | |||
DI1 | Κανονισμός σπειρών. | 1 | 0 | διαβάστε | 01 |
RDIO0202 RDIO0404 RDIO0808 |
Κανονισμός εκμετάλλευσης. | 40001.0 | 0,0 | διαβάστε | 03 | ||
DI2 | Κανονισμός σπειρών. | 2 | 1 | διαβάστε | 01 | |
Κανονισμός εκμετάλλευσης. | 40001.1 | 0,1 | διαβάστε | 03 | ||
DI3 | Κανονισμός σπειρών. | 3 | 2 | διαβάστε | 01 |
RDIO0404 RDIO0808 |
Κανονισμός εκμετάλλευσης. | 40001.2 | 0,2 | διαβάστε | 03 | ||
DI4 | Κανονισμός σπειρών. | 4 | 3 | διαβάστε | 01 | |
Κανονισμός εκμετάλλευσης. | 40001.3 | 0,3 | διαβάστε | 03 | ||
DI5 | Κανονισμός σπειρών. | 5 | 4 | διαβάστε | 01 | RDIO0808 |
Κανονισμός εκμετάλλευσης. | 40001.4 | 0,4 | διαβάστε | 03 | ||
DI6 | Κανονισμός σπειρών. | 6 | 5 | διαβάστε | 01 | |
Κανονισμός εκμετάλλευσης. | 40001.5 | 0,5 | διαβάστε | 03 | ||
DI7 | Κανονισμός σπειρών. | 7 | 6 | διαβάστε | 01 | |
Κανονισμός εκμετάλλευσης. | 40001.6 | 0,6 | διαβάστε | 03 | ||
DI8 | Κανονισμός σπειρών. | 8 | 7 | διαβάστε | 01 | |
Κανονισμός εκμετάλλευσης. | 40001.7 | 0,7 | διαβάστε | 03 | ||
DO1 | Κανονισμός σπειρών. | 33 | 32 |
Διαβάστε γράψτε |
01/05 |
RDIO0202 RDIO0404 RDIO0808 |
Κανονισμός εκμετάλλευσης. | 40065.0 | 64.0 |
Διαβάστε γράψτε |
03/06 | ||
DO2 | Κανονισμός σπειρών. | 34 | 33 |
Διαβάστε γράψτε |
01/05 | |
Κανονισμός εκμετάλλευσης. | 40065.1 | 64.1 |
Διαβάστε γράψτε |
03/06 | ||
DO3 | Κανονισμός σπειρών. | 35 | 34 |
Διαβάστε γράψτε |
01/05 |
RDIO0404 RDIO0808 |
Κανονισμός εκμετάλλευσης. | 40065.2 | 64.2 |
Διαβάστε γράψτε |
03/06 | ||
DO4 | Κανονισμός σπειρών. | 36 | 35 |
Διαβάστε γράψτε |
01/05 | |
Κανονισμός εκμετάλλευσης. | 40065.3 | 64.3 |
Διαβάστε γράψτε |
03/06 | ||
DO5 | Κανονισμός σπειρών. | 37 | 36 |
Διαβάστε γράψτε |
01/05 | RDIO0808 |
Κανονισμός εκμετάλλευσης. | 40065.4 | 64.4 |
Διαβάστε γράψτε |
03/06 | ||
DO6 | Κανονισμός σπειρών. | 38 | 37 |
Διαβάστε γράψτε |
01/05 | |
Κανονισμός εκμετάλλευσης. | 40065.5 | 64.5 |
Διαβάστε γράψτε |
03/06 | ||
DO7 | Κανονισμός σπειρών. | 39 | 38 |
Διαβάστε γράψτε |
01/05 | |
Κανονισμός εκμετάλλευσης. | 40065.6 | 64.6 |
Διαβάστε γράψτε |
03/06 | ||
DO8 | Κανονισμός σπειρών. | 40 | 39 |
Διαβάστε γράψτε |
01/05 | |
Κανονισμός εκμετάλλευσης. | 40065.7 | 64.7 |
Διαβάστε γράψτε |
03/06 |

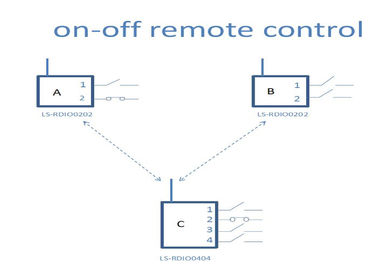

6. Παραδείγματα εφαρμογής

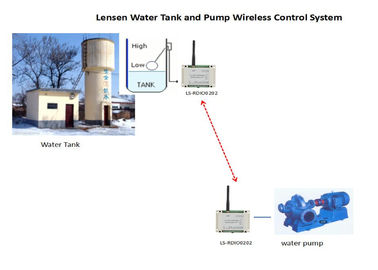

Ασύρματος ON-OFF έλεγχος αντλιών
