παραγωγή δύναμης: | 2w | συχνότητας: | VHF/UHF |
---|---|---|---|
Απόσταση: | 8km Los | Διασύνδεση: | RS232/RS485/TTL |
Baud ποσοστό: | 1200bps/2400bps | εφαρμογή: | Ναυτικό |
Υψηλό φως: | ψηφιακή ακουστική ενότητα,ασύρματη ακουστική ενότητα πομποδεκτών |

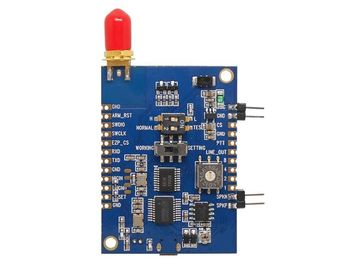

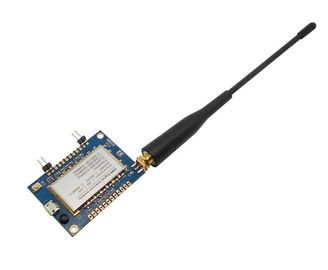

UHF 400-480mhz ψηφιακό κινητό ραδιο VHF 134-174MHz 2W 8Km ακουστική ενότητα πομποδεκτών
Χαρακτηριστικά γνωρίσματα
UHF συχνότητα ζωνών: UHF 400-470mhz/VHF 134-174MHz/320-390MHz
Απόσταση μέχρι 8Km
Ανώτατη παραγωγή δύναμης σε 2W
μικρή δύναμη σε 0.5W
Υψηλή ευαισθησία: - 124dBm
Ποσοστό λάθους κομματιών κάτω σε 1% κάτω από -121dBm
Ανεξάρτητη συχνότητα για Tx και Rx
Εύρος ζώνης: KH 12.5/25
Φωνή και επικοινωνία μηνυμάτων κειμένου
Υπενθύμιση για την κλήση εισαγωγής, που καλεί τον έλεγχο θέσης
Ομιλούσα ταινία DMR το /Analog walkie
Μετάδοση και υποδοχή μηνυμάτων
Ενσωματωμένο EEPROM, στοιχεία σωζόμενα ακόμη και τροφοδοτημένος μακριά
κρύσταλλο 1ppm TCXO
51 CTCSS
166 CDCSS
διευθετήσιμος τόμος 9
Ενισχυμένη κρυπτογράφηση της φωνής και του μηνύματος κειμένου
Εφαρμογή
Καθορισμός καρφιτσών
Καρφώστε το αριθ. | Επισημάνετε το όνομα | Καθορισμός | Περιγραφή | Παρατηρήσεις | ||
Δύναμη | 1 | VCC | DC12V±10% | Μέγιστο ρεύμα μετάδοσης: 1.5A | ||
2 | GND | Να στηρίξει της παροχής ηλεκτρικού ρεύματος | ||||
Βάση σημάτων | 1 | GND | Να στηρίξει του σήματος δύναμης | |||
2 | Α (TXD) | Λήψη στοιχείων | TTL TX/RS232 TX/RS485-Α | Επιλέξτε ενός | ||
3 | Β (RXD) | Διαβίβαση στοιχείων | TTL RX/RS232 RX/RS485-Β | |||
4 | NC | |||||
5 | DGND | Να στηρίξει του σήματος | ||||
6 | PTT | Ήχος που διαβιβάζει τον έλεγχο | ||||
7 | MIC ΜΈΣΑ | Έλεγχος εισαγωγής μικροφώνων | ||||
8 | ΟΜΙΛΗΤΗΣ ΕΞΩ | Έλεγχος παραγωγής ομιλητών | ||||
9 | ΔΟΚΙΜΗ | Δοκιμή εργοστασίων |
Καθορισμός καρφιτσών
Καρφώστε το αριθ. | Επισημάνετε το όνομα | Καθορισμός | Περιγραφή | Παρατηρήσεις | ||
Δύναμη | 1 | GND |
Να στηρίξει της παροχής ηλεκτρικού ρεύματος
|
|||
2 | VCC | DC12V±10% | Μέγιστο ρεύμα μετάδοσης: 1.5A | |||
Βάση σημάτων | 1 | RxD (TTL) | Λήψη στοιχείων TTL | |||
2 | Α (TXD) | Λήψη στοιχείων | RS232 TX/RS485-Α | Επιλέξτε ενός | ||
3 | Β (RXD) | Διαβίβαση στοιχείων | RS232 RX/RS485-Β | |||
4 |
TxD (TTL) |
Διαβίβαση στοιχείων TTL | ||||
5 | DGND | Να στηρίξει του σήματος | ||||
6 | PTT | Ήχος που διαβιβάζει τον έλεγχο | ||||
7 | MIC ΜΈΣΑ | Έλεγχος εισαγωγής μικροφώνων | ||||
8 | ΟΜΙΛΗΤΗΣ ΕΞΩ | Έλεγχος παραγωγής ομιλητών | ||||
9 | ΔΟΚΙΜΗ | Δοκιμή εργοστασίων |
