παραγωγή δύναμης: | 1W | συχνότητας: | 868MHz |
---|---|---|---|
Απόσταση: | 5km Los | μάρκα: | SX1278 |
Υψηλό φως: | ενότητα πυλών lora,μακροχρόνια σειρά lora |

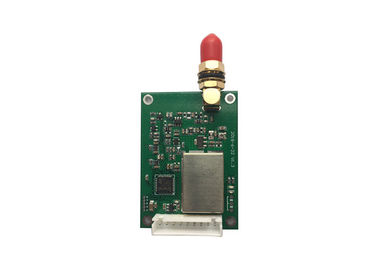

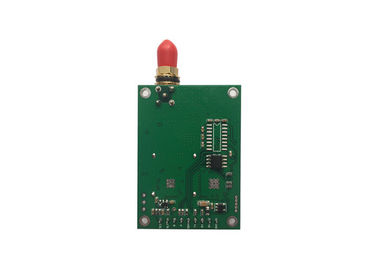

Ενότητα 800mW 5km συσκευή αποστολής σημάτων UART στοιχείων ενότητας SX1278 868MHz Lora της Lora στοιχείων
LS-LR1000 παρέχουν RS232, RS485 ή η διεπαφή TTL, παρακαλώ επιλέγει μιας όταν τοποθετείτε τη διαταγή.
Γενική εισαγωγή
LS-LR1000 είναι μια ασύρματη ενότητα τμηματικών λιμένων, λειτουργεί στην προεπιλογή 433MHz (ή 868MHz/915MHz), προκαθορίζει 16 κανάλια. Χρησιμοποιεί το τσιπ SX1278/SX1276 από Semtech, υποστηρίζει τη διαφανή μετάδοση στοιχείων. LS-LR1000 υιοθετεί την τεχνολογία απλωμένου φάσματος της LORA. Η απόσταση μετάδοσής της είναι μεγαλύτερη από το συμβατικό ραδιόφωνο. Η τεχνολογία αλγορίθμου FEC εξασφαλίζει ότι LS-LR1000 έχει την υψηλή αποδοτικότητα κωδικοποίησης και τις καλές εκτελέσεις διορθώσεων.
Τομέας εφαρμογής
• Ηλεκτρονικές κλειδαριές πορτών ξενοδοχείων, βιομετρικό σύστημα διαχείρισης ελέγχου προσπέλασης
• Ιατρικός και ηλεκτρονικός έλεγχος αυτοματοποίησης ενοργάνωσης
• Ευφυής εξοπλισμός διδασκαλίας, προσοχή μωρών, ιατρικό σύστημα κλήσης θαλάμων
• Εγχώριες συσκευές και ευφυής έλεγχος φωτισμού
• Αντικλεπτική έξυπνη κάρτα συναγερμών, κινητήρια μακρινή ανίχνευση σιδηροδρόμων
• Νερό, ηλεκτρική ενέργεια, αέριο, σύστημα ανάγνωσης μετρητών θέρμανσης αυτόματο ή αντιδραστικοί αποζημίωση δύναμης και έλεγχος πλέγματος δύναμης
• Ασύρματη μετάδοση οθόνης οδηγήσεων του κειμένου, των εικόνων και του ασύρματου ελέγχου
• Ασύρματη κλίμακα γερανών, έλεγχος οχημάτων, δοκιμή εξοπλισμού γήρανσης
• Βιομηχανική ασύρματη μετάδοση στοιχείων εξοπλισμού και βιομηχανικός περιβαλλοντικός έλεγχος
• Βίντεο που ελέγχει τον έλεγχο PTZ, αναγνώστης καρτών συμμετοχής ελέγχου προσπέλασης
• Καιρός/συλλογή πληροφοριών εξοπλισμού ελαίου/νερού και φυσικός έλεγχος ανίχνευσης λαμπτήρων οδών ανίχνευσης περιβάλλοντος
• Τοποθετώντας σύστημα συμμετοχής ορυχείου, συναγερμός ανίχνευσης αερίου
Τεχνική προδιαγραφή
ΑΠΟΔΟΣΗ | |
Παραγωγή δύναμης: | 1W |
Σειρά οπτικής επαφής RF: |
5km @2400bps Όρος δοκιμής: καθαρίστε και ανοιχτή περιοχή, μέγιστη δύναμη, ποσοστό αέρα: 2400bps, κέρδος 2.5dBi, κεραία height>2m κεραιών |
Baud αέρα RF ποσοστό: | 1200/2400/4800/9600/19200bps |
Διαστημικό κανάλι: | 1MHz (προεπιλογή) |
Εύρος ζώνης: | <25khz> |
Ευαισθησία δεκτών: | το -123dBm@1200bps, -118dbm (9600bps) |
Σχήμα στοιχείων: | 8N1, 8E1, 8O1 |
ΣΥΜΒΑΤΟΤΗΤΑ | |
LS-LR σειρά | |
ΔΥΝΑΜΗ | |
Τάση ανεφοδιασμού: | 5V συνεχές ρεύμα |
Διαβιβάστε το ρεύμα: | <650ma> |
Λάβετε το ρεύμα: | <30ma> |
Ρεύμα ύπνου: | <20ua> |
ΓΕΝΙΚΟ | |
Τρόπος επικοινωνίας: | Ημιαμφίδρομος |
Ζώνη συχνότητας: | 433MHz ή 450MHz, 470MHz, 868MHz, 915MHz επιλέγουν ένα |
Κανάλι: | προεπιλογή 16 καναλιών |
Διεπαφή: | TTL, RS232, RS485 (επιλέξτε ενός) |
ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ | |
Μέγεθος: | 53mm×38mm×10mm (αποκλείοντας τη βάση κεραιών και την καρφίτσα στοιχείων) |
Βάρος: | 35g |
Βάση κεραιών: | 50Ω, SMA |
Λειτουργούσα θερμοκρασία: | Βιομηχανικός: - 40℃~+85℃ (TCXO) |
Σταθερότητα συχνότητας: | ±2.5ppm βιομηχανικός |
Καθορισμός καρφιτσών (καρφίτσα 9)
Καρφώστε το αριθ. |
Σήμα Όνομα |
Λειτουργία | Επίπεδο | Σύνδεση με το τερματικό | Παρατηρήσεις |
1 | GND | Να στηρίξει της παροχής ηλεκτρικού ρεύματος | Έδαφος | ||
2 | VCC | Συνεχές ρεύμα παροχής ηλεκτρικού ρεύματος | 5V συνεχές ρεύμα | ||
3 | RxD/TTL | Λήψη στοιχείων | TTL | TxD | |
4 | TxD/TTL | Διαβίβαση στοιχείων | TTL | RxD | |
5 | SGND | Σήμα | |||
6 | Α (TXD) | Α rs-485 (TxD rs-232) | Α (RxD) | ||
7 | Β (RXD) | Β rs-485 (RxD rs-232) | Β (TxD) | ||
8 | ΥΠΝΟΣ | Έλεγχος ύπνου | TTL | Σήμα ύπνου | Χαμηλού επιπέδου έγκυρος |
9 | ΔΟΚΙΜΗ | Δοκιμή εργοστασίων |
