Εισαγωγή: | Αναλογικό σήμα 8 κανάλια | Παραγωγή: | RS485/RS232 |
---|---|---|---|
Τοποθετώντας τρόπος: | Μοντάρισμα DIN-ραγών | Παροχή ηλεκτρικού ρεύματος: | 24V συνεχές ρεύμα |
Υψηλό φως: | 4-20mA 8 αναλογικός μετατροπέας καναλιών,0-5V 8 αναλογικός μετατροπέας καναλιών,RS232 μετατροπέας αποκτήσεων στοιχείων |

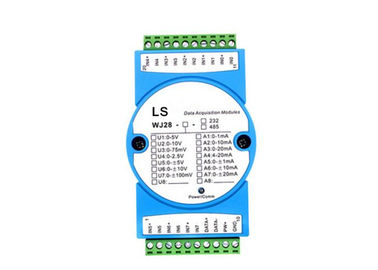

LS-WJ28 οι σειρές 8 εισαγωγές διοχετεύουν το σήμα ρευμάτων/τάσης στο μετατροπέα RS485/232, 24 ΑΓΓΕΛΙΏΝ μπιτ αποκτήσεων στοιχείων
Χαρακτηριστικά γνωρίσματα:
Απόκτηση αναλογικών σημάτων οκτώ, απομονωμένος μετατροπέας rs-485/232 παραγωγή
24-κομμάτι μετατροπέας ΑΓΓΕΛΙΩΝ, accuracy>0.05%
4-20mA/0-20mA τρέχουσα εισαγωγή σημάτων ή σημάτων τάσης 0-5V/0-10V
Rs-485/232 η διεπαφή μπορεί να είναι προγραμματισμένη ακρίβεια ενότητας βαθμολόγησης
Σήμα εισόδου-εξόδου: 3000VDC απομόνωση
Ευρεία σειρά ανεφοδιασμού: 8 ~ 32VDC
Υψηλή αξιοπιστία, εύκολος προγραμματισμός, εύκολος να ισχύσει

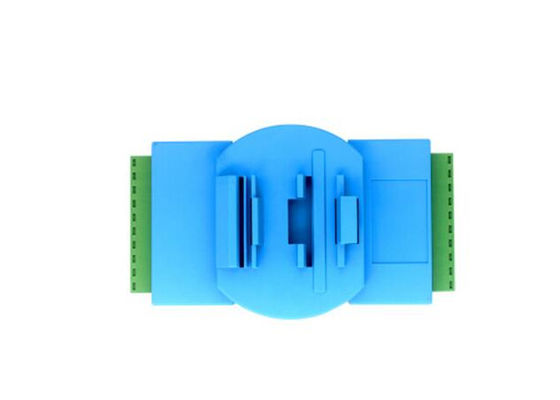

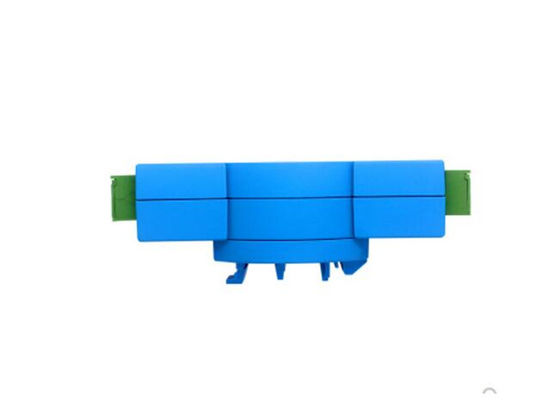

Τυποποιημένο μοντάρισμα ραγών DIN35
Χρήστης-προγραμματίσημη διεύθυνση ενότητας τοποθετήσεων, baud ποσοστό, κ.λπ.
Υποστηρίξτε το πρωτόκολλο Modbus RTU
Χαμηλότερο κόστος, μικρό μορφωματικό σχέδιο μεγέθους
Μέγεθος: 120x60x43mm
Χαρακτηριστικές εφαρμογές:
μέτρηση, παρακολούθηση και έλεγχος σημάτων
Rs-485 μακρινό I/O, απόκτηση στοιχείων
εφαρμογή του ευφυούς ελέγχου οικοδόμησης, εφαρμοσμένη μηχανική ασφάλειας
βιομηχανικό σύστημα ελέγχου αυτοματοποίησης, το λεωφορείο rs-232/485
Βιομηχανική απομόνωση σημάτων και μακροπρόθεσμη μετάδοση
λειτουργία και έλεγχος εξοπλισμού
μέτρηση των σημάτων αισθητήρων
τα βιομηχανικά στοιχεία απόκτηση και καταγραφή
ιατρικός, βιομηχανικός και ανάπτυξη προϊόντος
Κατάλογος προϊόντων:
WJ28 - U (Α)□ - □
Τάση εισαγωγής ή τρέχουσα διεπαφή επικοινωνίας σημάτων
U1: 0-5V Α1: 0-1mA 485: Rs-485 διεπαφή παραγωγής
U2: 0-10V A2: 0-10mA 232: Rs-232 διεπαφή παραγωγής
U3: 0-75mV A3: 0-20mA
U4: 0-2.5V A4: 4-20mA
U5: 0-±5V A5: 0-±1mA
U6: 0-±10V A6: 0-±10mA
U7: 0-±100mV A7: 0-±20mA
U8: καθορισμένο από το χρήστη A8: καθορισμένος από το χρήστη
Δείγματα επιλογής:
Αριθμός μερών: WJ28-A4-485 (εισαγωγή καναλιών 4-20mA μέσων 8, παραγωγή είναι διεπαφή RS485)
Αριθμός μερών: WJ28-U1-232 (εισαγωγή καναλιών 0-5V μέσων 8, παραγωγή είναι διεπαφή RS232)
Αριθμός μερών: WJ28-U2-485 (εισαγωγή καναλιών 0-10V μέσων 8, παραγωγή είναι διεπαφή RS485)
Αριθμός μερών: WJ28- (A4) 6 (U2) 2-485
(Εισαγωγή καναλιών 4-20mA μέσων 6, 2 εισαγωγή καναλιών 0-10V, παραγωγή είναι διεπαφή RS485)
Πώς να θέσει το πρωτόκολλο επικοινωνίας Modbus RTU:
Το πρωτόκολλο προεπιλογής ενότητας είναι πρωτόκολλο επικοινωνιών χαρακτήρα. Εάν πρέπει να θέσετε την ενότητα στο πρωτόκολλο Modbus RTU, παρακαλώ ακολουθήστε αυτές τις τοποθετήσεις:
1. Τεθειμένη αλλαγή INIT στη θέση INIT.
2. Συνδέστε το σκοινί δύναμης και το καλώδιο διεπαφών επικοινωνίας.
3. Ανοίξτε τη δύναμη, η ενότητα μπαίνει στο κράτος προεπιλογής αυτόματα, διεύθυνση 00, baud ποσοστό 9600.
4. Περιμένετε 5s, η ενότητα είναι έναρξη.
5. Στείλετε την εντολή $00P1 (χρώμιο), ελέγξτε η απάντηση, εάν είναι! 00 (χρώμιο), σύνολο επιτυχώς.
6. Κλείστε τη δύναμη, αλλαγή INIT στην ΚΑΝΟΝΙΚΉ θέση.
7. Η ενότητα έχει τεθεί τον τρόπο πρωτοκόλλου Modbus RTU επιτυχώς.
Σημείωση: όταν διατάζετε, παρακαλώ επιλέξτε την εισαγωγή και την παραγωγή σας ή σημειώστε τον αριθμό μερών σας.
