Εισαγωγή: | 0-5V ή 4-20mA | Παραγωγή: | Τμηματικό RS232/RS485 |
---|---|---|---|
Τοποθετώντας τρόπος: | Μοντάρισμα DIN-ραγών | Παροχή ηλεκτρικού ρεύματος: | 24V συνεχές ρεύμα |
Υψηλό φως: | 4-20mA μετατροπέας αναλογικών σημάτων,0-5V μετατροπέας αναλογικών σημάτων,8AI μετατροπέας αποκτήσεων στοιχείων ΑΓΓΕΛΙΩΝ |

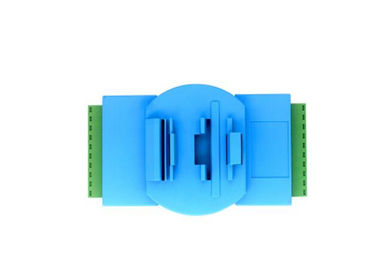

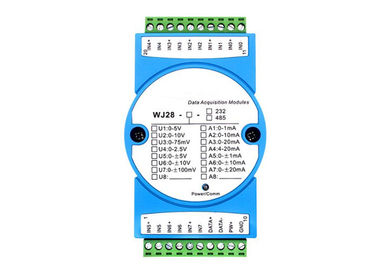

Αυτό είναι ένας μετατροπέας αποκτήσεων 24 μπιτ στοιχείων ΑΓΓΕΛΙΩΝ. Έχει 8AI, μπορεί αναλογικό σήμα μετατροπέων σε τμηματικό RS232 ή RS485
Τομέας εφαρμογής
Περιοχή αυτοματοποίησης βιομηχανίας
μέτρηση, παρακολούθηση και έλεγχος σημάτων
Rs-485 μακρινό I/O, απόκτηση στοιχείων
εφαρμογή του ευφυούς ελέγχου οικοδόμησης, εφαρμοσμένη μηχανική ασφάλειας
βιομηχανικό σύστημα ελέγχου αυτοματοποίησης
Χαρακτηριστικά γνωρίσματα:
8 AI, απομονωμένος μετατροπέας rs-485/232 παραγωγή
24-κομμάτι μετατροπέας ΑΓΓΕΛΙΩΝ, accuracy>0.05%
4-20mA/0-20mA τρέχουσα εισαγωγή σημάτων ή σημάτων τάσης 0-5V/0-10V
Rs-485/232 η διεπαφή μπορεί να είναι προγραμματισμένη ακρίβεια ενότητας βαθμολόγησης
Σήμα εισόδου-εξόδου: 3000VDC απομόνωση
Ευρεία σειρά ανεφοδιασμού: 8 ~ 32VDC
Υψηλή αξιοπιστία, εύκολος προγραμματισμός, εύκολος να ισχύσει
Τυποποιημένο μοντάρισμα ραγών DIN35
Χρήστης-προγραμματίσημη διεύθυνση ενότητας τοποθετήσεων, baud ποσοστό, κ.λπ.
Υποστηρίξτε το πρωτόκολλο Modbus RTU
Χαμηλότερο κόστος, μικρό μορφωματικό σχέδιο μεγέθους
Μέγεθος: 120x60x43mm
Πώς να θέσει το πρωτόκολλο επικοινωνίας Modbus RTU:
Το πρωτόκολλο προεπιλογής ενότητας είναι πρωτόκολλο επικοινωνιών χαρακτήρα. Εάν πρέπει να θέσετε την ενότητα στο πρωτόκολλο Modbus RTU, παρακαλώ ακολουθήστε αυτές τις τοποθετήσεις:
1. Τεθειμένη αλλαγή INIT στη θέση INIT.
2. Συνδέστε το σκοινί δύναμης και το καλώδιο διεπαφών επικοινωνίας.
3. Ανοίξτε τη δύναμη, η ενότητα μπαίνει στο κράτος προεπιλογής αυτόματα, διεύθυνση 00, baud ποσοστό 9600.
4. Περιμένετε 5s, η ενότητα είναι έναρξη.
5. Στείλετε την εντολή $00P1 (χρώμιο), ελέγξτε η απάντηση, εάν είναι! 00 (χρώμιο), σύνολο επιτυχώς.
6. Κλείστε τη δύναμη, αλλαγή INIT στην ΚΑΝΟΝΙΚΉ θέση.
7. Η ενότητα έχει τεθεί τον τρόπο πρωτοκόλλου Modbus RTU επιτυχώς.
Σημείωση: όταν διατάζετε, παρακαλώ επιλέξτε την εισαγωγή και την παραγωγή σας ή σημειώστε τον αριθμό μερών σας.
