| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Lensen |
| Αριθμό μοντέλου: | LS-V25000 |
| Ποσότητα παραγγελίας min: | 2τεμ |
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Πρότυπο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 2-6 ημέρες |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| Δυνατότητα προσφοράς: | 6000pcs/month |
| συχνότητας: | 150MHz | παραγωγή δύναμης: | 25W |
|---|---|---|---|
| Απόσταση: | 20KM | Διασύνδεση: | RS232/RS485/TTL |
| Μετάδοση: | Τμηματικά στοιχεία | εφαρμογή: | Ναυτικό |
| Υψηλό φως: | ασύρματη ραδιο ενότητα,τμηματικός ραδιο διαποδιαμορφωτής |
||
25W ραδιο μετάδοση στοιχείων ΠΣΤ διαποδιαμορφωτών 150MHz στοιχείων 20km για το θαλάσσιο/ασύρματο έλεγχο

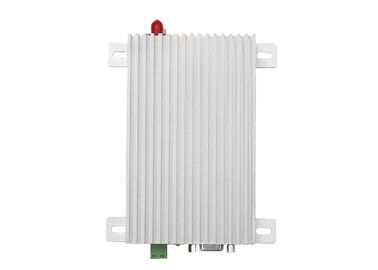

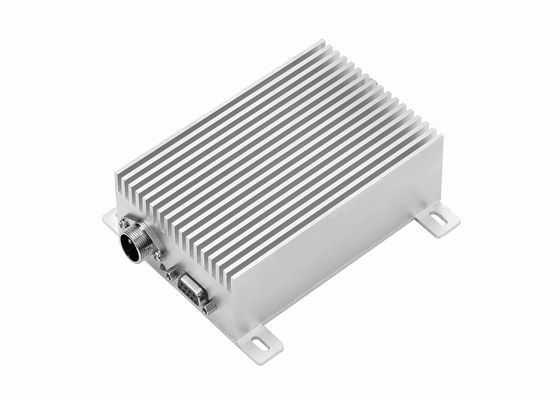

LS-V25000 ραδιο διαποδιαμορφωτής
Για να διαβιβάσουν τα στοιχεία
Ζώνη υποστήριξης VHF ή UHF ζώνη
Baud αέρα ποσοστό 1200bps ή 2400bps
Baud διεπαφών ποσοστό: 1200bps σε 9600bps
| Παράμετρος | ||
| Παραγωγή δύναμης: | 25W | |
| Απόσταση: | 20km | |
| Baud ποσοστό: | 1200/2400 προγραμματίσημο | |
| Διάστημα καναλιών: | 12.5KHz | |
| Εύρος ζώνης: | <25khz> | |
| Λήψη της ευαισθησίας | το -114dBm@1200bps, -107dbm (9600bps) | |
| Συμβατό σύστημα με | ||
| LS-Β σειρά | ||
| Δύναμη | ||
| Παροχή ηλεκτρικού ρεύματος: | 12V συνεχές ρεύμα (προεπιλογή) | |
| Διαβίβαση του ρεύματος: | <6a> | |
| Λήψη του ρεύματος: | <160ma> | |
| Ρεύμα ύπνου: | <1ma> | |
| Γενικό | ||
| Διαμόρφωση: | MSK | |
| Συχνότητα: | 150MHz ή 230MHz | |
| Σχήμα στοιχείων: | 8N1, 8EI, 8O1 προγραμματίσημα, ή άλλο προσαρμόζουν | |
| Διοχετεύστε το αριθ.: | Γραπτός από το λογισμικό | |
Χαρακτηριστικά γνωρίσματα:
1. Παραγωγή υψηλής δύναμης: 10W ή 25W
2. Μεγάλη απόσταση μετάδοσης: μέχρι 20km
3. Ζώνη ζωνών ή 230MHz ζωνών 150MHz VHF ή 450MHz
4. Μετάδοση στοιχείων
5. Διπλό PLL, διπλό VCO, υψηλή αξιοπιστία
Φύλλο στοιχείων
Α, γενικός δείκτης
● συχνότητα: Το VHF και η UHF ζώνη συχνότητας (150MHz, 230MHz), μπορούν να αποθηκεύσουν περίπου 400 κανάλια
● ανοχή συχνότητας: ±2.5ppm
● Κανάλι που χωρίζει κατά διαστήματα: 25 KHz
● σύνθετη αντίσταση κεραιών: 50Ω
● θερμοκρασία περιβάλλοντος: - 35 ℃~+75 ℃
● διαμορφώνει τον τρόπο: MSK
● baud αέρα ποσοστό: 1200bps/2400bps
Β, δείκτης δεκτών
● ευαισθησία: ≤0.25uV
αναλογία θορύβου ignal ● (SNR): ≤-50dB
● Παρακείμενη επιλεκτικότητα καναλιών: ≥70dB
● Διά παρέμβαση διαμόρφωσης: ≥70dB
● Πλαστή ασυλία respouse: ≥70dB
Γ, δείκτης συσκευών αποστολής σημάτων
● Διαβιβάστε τη δύναμη: 25W
● διαμορφώνει τη διαστρέβλωση: ≤3%
● υπόλοιπη διαμόρφωση συχνότητας: ≤-48dB
● απόκλιση συχνότητας: ≤5KHz
αναλογία δύναμης ορθο-καναλιών ●: ≤-70dB
περιπλανώμενη δύναμη ●: ≤5uW
● Απόσταση RF: 20km (δύναμη 25W RF υπαίθρια)
Δ, παροχή ηλεκτρικού ρεύματος
● Συνεχές ρεύμα: 12 Β (±10%)
● περιμένοντας ρεύμα: ≤ 1 6 0 μ Α
● διαβίβαση του ρεύματος: ≤ 6 Α (δύναμη 25W μετάδοσης)
Ε, διάσταση:
128*108*28mm

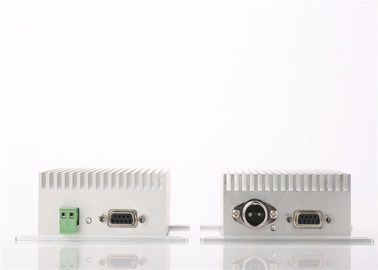

Καθορισμός καρφιτσών
| Συνδετήρας | Καρφώστε το αριθ. | Καρφώστε το όνομα | Περιγραφή | Παρατηρήσεις |
| Σύνδεση δύναμης | 1 | VCC | Συνεχές ρεύμα: 12V |
Παρακαλώ χρησιμοποιήστε τη δύναμη Συνεχές ρεύμα 12V, περισσότερο από 8A |
| 2 | GND | Έδαφος της παροχής ηλεκτρικού ρεύματος | ||
| Σύνδεση σημάτων | 1 | TTL (TxD) | TxD TTL | |
| 2 | TxD (Α) |
TxD rs-232 RS-485 Α |
Rs-232, rs-485, TTL, μόνο ένα έγκυρο | |
| 3 | RxD (Β) |
RxD rs-232 RS-485 Β |
Rs-232, rs-485, TTL, μόνο ένα έγκυρο | |
| 4 | TTL (RxD) | RxD TTL | ||
| 5 | GND | Έδαφος σημάτων | ||
| 6 | PTT | Η ακουστική διαβίβαση επιτρέπει | Το χαμηλό επίπεδο είναι για τη διαβίβαση | |
| 7 | MIC | Ακουστική εισαγωγή σημάτων | Εισαγωγή μικροφώνων, ευαισθησία 10mV διαμόρφωσης | |
| 8 | SP | Ακουστική παραγωγή σημάτων | Ακουστική παραγωγή 8ohm 0.5W ενισχυτών | |
| 9 | ΤΕΤΡΑΓΩΝΟΣ | Λήψη του ελέγχου σημάτων | Λήψη του σήματος μεταφορέων, υψηλού επιπέδου |
Εφαρμογή LS-V25000
Διάσωση, θαλάσσιος έλεγχος
δημόσια κυκλοφορία
βιομηχανικός αυτόματος έλεγχος
πρόγραμμα ηλεκτρικής δύναμης
όργανο ελέγχου συντήρησης νερού
συλλογή σημάτων και μετάδοση του συστήματος σιδηροδρόμων
έλεγχος εξαγωγής και μεταφορών πετρελαίου
μέτρο των φρεατίων ελαίου ή νερού
υδρολογικός έλεγχος
έλεγχος καιρικών σταθμών
δασική προστασία
ευφυές κτήριο
γεωλογικός αναγνωρίστε
κινητή θέση
στρατιωτική εκπαίδευση
