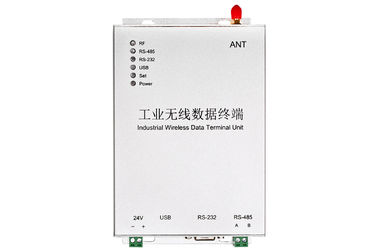

5W 24V ηλεκτρικού ρεύματος παροχής ασύρματο RS485 ενότητας ραδιόφωνο επικοινωνίας PLC ασύρματο
1. Γενική εισαγωγή
Αυτό είναι ένα ραδιόφωνο 5W για τη μεγάλης απόστασης ασύρματη μεταφορά δεδομένων. Η απόσταση ελέγχου της φθάνει σε περίπου 10km. Χρησιμοποιείται ευρέως για την ασύρματη επικοινωνία PLC. Υποστηρίζουμε το πρωτόκολλο Modbus RTU. LS-R524 DTU μπορεί να συνδεθεί με το μετατροπέα, HMI και τους αισθητήρες για την ασύρματη επικοινωνία. Υποστηρίζει το σημείο για να δείξει, δείχνει την ασύρματη μετάδοση στοιχείων πολυ-σημείων. Η ασύρματη λύση έχει το πλεονέκτημα των χρηστών συντηρήσεων από την καλωδίωση των καλωδίων στον επικίνδυνο τομέα, εύκολο στην οργάνωση, καμία γνώση προγράμματος ανάγκης. Είναι μια αξιόπιστη και ανταγωνιστική λύση.
2. Τεχνική προδιαγραφή
Συχνότητα | 433MHz ή 450MHz, 470MHz |
Παραγωγή δύναμης | 5W |
Υποστήριξη πρωτοκόλλου | Τυποποιημένο Modbus RTU ή PPI |
Παροχή ηλεκτρικού ρεύματος | 9-36V το συνεχές ρεύμα χρησιμοποιεί συνήθως το συνεχές ρεύμα 24V ή το συνεχές ρεύμα 12V |
Διεπαφή | Rs-485 (προεπιλογή) ή RS232 ή USB |
Διοχετεύστε το αριθ. | 15 κανάλι, ΕΜΒΥΘΙΣΗ χρήσης στην αλλαγή |
Κεραία | Ελεύθερη sucker κεραία με το καλώδιο 1.5m (αγοράστε sucker 5.5dBi την κεραία) |
Θερμοκρασία | -35℃~+75℃ (βιομηχανικός) |
Διάσταση | 175×115×32 (χιλ.) αποκλείστε την κεραία |
Καθορίστε τη μέθοδο | Βίδα |

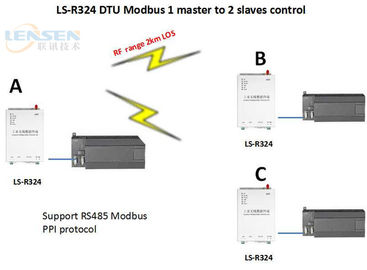

3. LS-R524 παραδείγματα εφαρμογής:
4. Δικτύωση LS-R524 DTU
LS-R524 DTU υιοθετεί τον ημιαμφίδρομο τρόπο επικοινωνίας. Ταιριάζει το σημείο στην επικοινωνία multipoints. Κατά αυτόν τον τρόπο, πρέπει να θέσουμε 1 ενότητα ως κύριο και άλλων ως σκλάβους. Κάθε σκλάβος έχει το μοναδικό πλαίσιο στοιχείων χρήσεων ταυτότητάς του κύριο με την ταυτότητα για να διαβιβάσει τα στοιχεία ή την εντολή. Όλοι οι σκλάβοι θα λάβουν τα στοιχεία και θα συγκρίνουν τη λαμβανόμενη ταυτότητα με την ταυτότητά του. Εάν η ταυτότητα είναι η ίδια, την λάβετε και δώστε την αντίστοιχη απάντηση χορηγώντας την εντολή. Εάν η ταυτότητα είναι διαφορετική, την αγνοήστε ακριβώς, δεν δίνει καμία απάντηση. Όλα αυτά πρέπει να τελειώσουν από το ανώτερο πρωτόκολλο. Μπορεί να υποσχεθεί εκεί είναι μόνο ένα ραδιόφωνο είναι να μεταδώσει τον τρόπο για να αποφύγει οποτεδήποτε την παρέμβαση.
LS-R524 RTU μπορεί επίσης να χρησιμοποιήσει για το σημείο για να δείξει την επικοινωνία. Αυτό είναι ευκολότερο. Όταν προγραμματίζετε τον τμηματικό λιμένα, παρακαλώ σημειώστε ότι είναι ημιαμφίδρομος και υπάρχει ασύρματη καθυστέρηση μετάδοσης.
5. Ρύθμιση διακοπτών ΕΜΒΎΘΙΣΗΣ LS-R524 DTU
DIP3 στα μέσα 4
DIP4 στα μέσα 8
Παραδείγματος χάριν, το κανάλι 15, εσείς πρέπει να θέσει την ΕΜΒΥΘΙΣΗ 1, 2, 3 και 4 όλοι ΕΠΑΝΩ
