Εισόδου: | RTD/TC/Potentiometer | εξόδου: | 4-20mA ή 0-5V |
---|---|---|---|
Τοποθετώντας τρόπος: | Μοντάρισμα DIN-ραγών | Τροφοδοσία: | 24V συνεχές ρεύμα |
Υψηλό φως: | μονωτής ραγών DIN,συσκευή αποστολής σημάτων απομόνωσης σημάτων |
Εισαγωγή
Σήμα εισαγωγής: PT100, Cu50, Ni1000 και άλλη θερμική αντίσταση Β, Ε, J, Κ, Ν, Ρ, S, Τ ΚΑΙ ΆΛΛΑ ΘΕΡΜΟΗΛΕΚΤΡΙΚΆ ΖΕΎΓΗ τάση (μέγιστη σειρά 0-10V) millivolts (μέγιστη σειρά 0-100mV) Τρέχουσα πηγή (4 - 20mA) συσκευή αποστολής σημάτων (διανομή), τρέχον 4-20mA αντιστάτης, ποτενσιόμετρο (μέγιστη σειρά 0-2K)
Τάση διανομής: ≥16V
Μέτρηση της σειράς: ανάλογα με τον τύπο αισθητήρα χρησιμοποιούμενο
Παραγωγή
Σήμα παραγωγής: 4-20mA 0-20mA 0-5V 0-10V
Αντίσταση φορτίων παραγωγής: RL ≤ 500Ω (όταν η παραγωγή είναι ένα τρέχον σήμα) RL ≥ 10KΩ (όταν η παραγωγή είναι ένα σήμα τάσης)
Βασικές παράμετροι
Παροχή ηλεκτρικού ρεύματος: DC24V, ±10%
Τρέχουσα κατανάλωση: ≤50mA (ένας εισαγμένος και μια παροχή ηλεκτρικού ρεύματος παραγωγής 24V, παραγωγή 20mA) ≤70mA (ένα που εισάγονται και παραγωγή δύο, παροχή ηλεκτρικού ρεύματος 24V, παραγωγή 20mA)
Βασική ακρίβεια: 0,1% F.S.
Χρόνος απόκρισης: 0.5S
Δύναμη μόνωσης: 1500V εναλλασσόμενο ρεύμα/1min (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Αντίσταση μόνωσης: ≥100MΩ (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Λειτουργούσα σειρά θερμοκρασίας: -20~+55 βαθμοί
Ηλεκτρομαγνητική συμβατότητα: σύμφωνα με GB/T 18268 (iec61326-1)
Παράμετρος | ||||
Ths-TP | Χ | Χ | Χ | σημάδια |
Διαμόρφωση | 1 | 1 εισήγαγε 1 παραγωγή | ||
2 | 1 εισήγαγε την παραγωγή 2 | |||
Σήμα εισαγωγής | U |
Γενική εισαγωγή σημάτων (Ε&ΤΑ, TC, ποτενσιόμετρο) Παρακαλώ δείξτε τον τύπο σημάτων και τη σειρά μέτρου |
||
Σήμα παραγωγής | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
Παρακαλώ δείξτε τον απαραίτητο τύπο εισαγωγής σας και τον τύπο παραγωγής όταν διαταγή θέσεων |

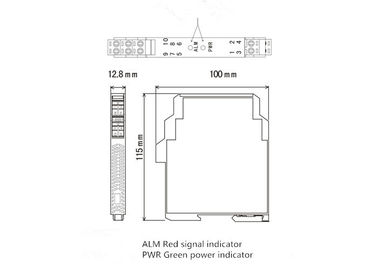

Διάσταση

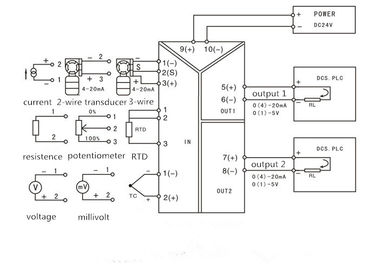

Πώς να συνδέσει με καλώδιο
