Εισαγωγή: | Ανάλογο ή TC | Παραγωγή: | RS485 |
---|---|---|---|
Τρόπος τοποθέτησης: | Μοντάρισμα DIN-ραγών | Παροχή ηλεκτρικού ρεύματος: | 24V DC |
Τύπος εισαγωγής: | 8 κανάλια 3 εισαγωγή καλωδίων | Ψήφισμα: | δεκαεξάμπιτος |
Υψηλό φως: | 2000mW μονωτής ψηφιακών σημάτων,RS485 μονωτής ψηφιακών σημάτων,2000mW μετατροπέας ψηφιακών σημάτων |

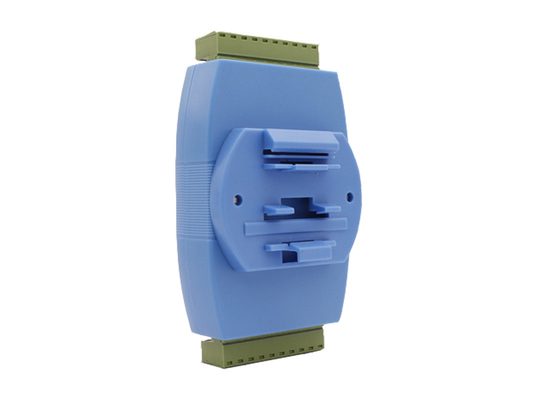

24V μετατροπέας σημάτων μονωτών 8ch RS485 ΣΥΝΕΧΩΝ 2000mW ψηφιακών σημάτων
Το αναλογικό σήμα μετατροπέων 8ch σημάτων μετατρέπει στην αναλογική ενότητα Acuisition στοιχείων RS485
1. Γενική εισαγωγή
Το LS-TD4018 είναι ένα βιομηχανικό προϊόν αποκτήσεων βαθμού αναλογικό που υποστηρίζει τη σειρά μέτρου με τον τύπο -15mV ~+15mV, -50mV~50mV, -100mV~+100mV, -500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA και J, Κ, Τ, Ε, Ρ, S, Β, σήμα 8 τύπων TC Ν εισαγωγή καναλιών. Υιοθετεί το τυποποιημένο πρωτόκολλο MODBUS RTU. Η καταγγελία με τους βιομηχανικά τυποποιημένους, LS-TD4018 είναι κατάλληλη να χρησιμοποιήσει για ποικίλα βιομηχανικά εφαρμογές και συστήματα αυτοματοποίησης. Είναι κατάλληλο να επικοινωνήσει με τον οικοδεσπότη υπολογιστή και να πραγματοποιηθεί μια γρήγορη δικτύωση και να χτιστεί το σύστημα παρακολούθησης σας.
J | -200~1200℃ | Ρ | -50~1760℃ |
Κ | -200~1350℃ | S | -50~1760℃ |
Τ | -200~400℃ | Β | 400~1820℃ |
Ε | -200~1000℃ | Ν | -200~1300℃ |
2. Παράμετρος
Παράμετρος τεχνικής | Περιγραφή |
Παροχή ηλεκτρικού ρεύματος | 9~30V συνεχές ρεύμα |
Σειρές εισαγωγής | -15mV~+15mV, - 50mV~50mV, - 100mV~+100mV, - τύπος 500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA και J, Κ, Τ, Ε, Ρ, S, Β, σήμα τύπων TC Ν |
Πλεονέκτημα | Κάθε κανάλι υποστηρίζει την ανεξάρτητη διαμόρφωση (8 κανάλια μπορούν να τεθούν χωριστά) |
Τύπος εισαγωγής | 8 κανάλια 3 εισαγωγή καλωδίων |
Συλλέξτε τη συχνότητα | ΑΓΓΕΛΙΑ που συλλέγει frequency≤10Hz (συνολικό ποσοστό) |
Ψήφισμα | δεκαεξάμπιτος |
Κατηγορία ακρίβειας | ≤ ±0.1% (λάθη καλωδίων καλωδίωσης συμπεριλαμβανόμενα) |
Σύνθετη αντίσταση εισαγωγής | Τάση 20MΩ, τρέχον 100Ω |
Διεπαφή | Rs-485 |
Πρωτόκολλο |
Προεπιλογή modbus-RTU, υποστήριξη 8N1, 8O1, 8E1. Συμβατό σύστημα με τα είδη λογισμικού SCADA, PLC Εάν χρειάζεστε το modbus-ASCII ή άλλου, παρακαλώ διευκρινίστε κατά τον τοποθέτηση της διαταγής |
Baud ποσοστό | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
Απόσταση | RS485 απόσταση<1000m> |
Σταθερότητα | Χρήση υψηλή - ποιοτικά τσιπ μέσα, ενσωματωμένος διπλός φύλακας, αξιόπιστη και σταθερή λειτουργία |
Επίπεδο προστασίας | Προστασία πολικότητας καρφιτσών ισχύος, εισαγμένη φωτοηλεκτρική απομόνωση καρφιτσών, καρφίτσα εισαγωγής ΑΓΓΕΛΙΩΝ και προστασία λιμένων ±15KV ESD επικοινωνίας, τάση 2500Vrms, 500DC απομόνωσης συνεχές, προστασία αστραπής, προστασία κύματος |
Κατανάλωση ισχύος | <2000mw> |
Βάρος | 0.3kg |
Τοποθετώντας τρόπος | Τυποποιημένη 35mm σε σχήμα υ εγκατάσταση ραγών DIN |
3. Τοποθετήσεις εργοστασίων προεπιλογής
Για την ευκολία σας, η ρύθμιση παραμέτρων προεπιλογής εργοστασίων μας είναι η ακόλουθη:
a. Διεύθυνση συσκευών: 1
b. Το baud ποσοστό: 9600bps
c. ModBus-RTU το πρωτόκολλο, στοιχεία σχηματοποιεί: 8N1
4. Καθορισμός καρφιτσών
Καρφώστε το αριθ. | Όνομα καρφιτσών | Περιγραφή |
1 | IN5+ | CH 5 αναλογικός που εισάγεται + |
2 | IN5- | CH 5 αναλογικός που εισάγεται - |
3 | IN6+ | CH 6 αναλογικός που εισάγεται + |
4 | IN6- | CH 6 αναλογικός που εισάγεται - |
5 | IN7+ | CH 7 αναλογικός που εισάγεται + |
6 | IN7- | CH 7 αναλογική εισαγωγή |
7 | DATA+ | RS485 + |
8 | ΣΤΟΙΧΕΙΑ | RS485- |
9 | +VS | Παροχή ηλεκτρικού ρεύματος + (9-30VDC) |
10 | GND | Έδαφος της παροχής ηλεκτρικού ρεύματος |
11 | IN0+ | CH 0 αναλογικός που εισάγεται + |
12 | IN0- | CH 0 αναλογικός που εισάγεται - |
13 | IN1+ | CH 1 αναλογική εισαγωγή + |
14 | IN1- | CH 1 αναλογική εισαγωγή - |
15 | IN2+ | CH 2 αναλογικός που εισάγεται + |
16 | IN2- | CH 2 αναλογική εισαγωγή |
17 | IN3+ | CH 3 αναλογικός που εισάγεται + |
18 | IN3- | CH 3 αναλογικός που εισάγεται - |
19 | IN4+ | Αναλογική εισαγωγή CH4 + |
20 | IN4- | Αναλογική εισαγωγή CH4 - |
