Εισαγωγή: | 0-75MV 0-5V 0-10V | Παραγωγή: | 4-20mA 0-20mA 0-5V 0-10V |
---|---|---|---|
Τοποθετώντας τρόπος: | Μοντάρισμα DIN-ραγών | Παροχή ηλεκτρικού ρεύματος: | 24V συνεχές ρεύμα |
Υψηλό φως: | 20mA μονωτής ψηφιακών σημάτων,10mS μονωτής ψηφιακών σημάτων,1500V μονωτής αναλογικών σημάτων εναλλασσόμενου ρεύματος |

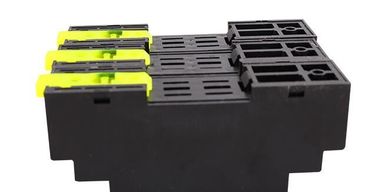

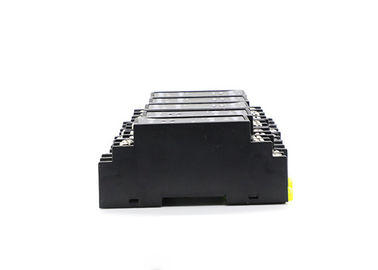

20mA μονωτής ψηφιακών σημάτων
Ρεύμα μονωτών σημάτων/μονωτής 0-5V ή 4-20mA σημάτων τάσης
Εισαγωγή
Σήμα εισαγωγής: 4-20mA 0-20mA
Τάση διανομής: 24V, (μέγιστη κίνηση τρέχον 30mA)
Σύνθετη αντίσταση εισαγωγής: ≤50Ω
Παραγωγή
Σήμα παραγωγής: 4-20mA 0-20mA 0-5V 0-10V
Αντίσταση φορτίων παραγωγής: RL≤500Ω (όταν η παραγωγή είναι τρέχον σήμα) RL≥10KΩ (όταν η παραγωγή είναι σήμα τάσης)
Βασικές παράμετροι
Παροχή ηλεκτρικού ρεύματος: DC24V, ± 10%
Τρέχουσα κατανάλωση: ≤50mA (ένας εισαγμένος και μια παραγωγή, παροχή ηλεκτρικού ρεύματος 24V, εισαγωγή διανομής δύναμης, παραγωγή 20mA) ≤70mA (ένα που εισάγονται και παραγωγή δύο, παροχή ηλεκτρικού ρεύματος 24V, εισαγωγή διανομής δύναμης, παραγωγή 20mA)
Κλίση θερμοκρασίας: 0,005% F.S./βαθμός (- 20 βαθμοί ~ +55 βαθμοί)
Χρόνος απόκρισης: ≤10mS (0-90%) (ΤΥΠΟΣ)
Δύναμη μόνωσης: 1500V εναλλασσόμενο ρεύμα/1min (μεταξύ της εισαγωγής, της παραγωγής, της παροχής ηλεκτρικού ρεύματος)
Αντίσταση μόνωσης: ≥100MΩ (μεταξύ της εισαγωγής, της παραγωγής, της παροχής ηλεκτρικού ρεύματος)
Λειτουργούσα σειρά θερμοκρασίας: -20 ~ +55 βαθμοί
Ηλεκτρομαγνητική συμβατότητα: Συμμορφωθείτε με το ΜΒ/το Τ 18268 (iec61326-1)
Εφαρμόσιμος εξοπλισμός τομέων: two-wire σύστημα, τριών καλωδίων συσκευή αποστολής σημάτων συστημάτων τρέχουσα πηγή
Παράμετρος | ||||
Tht-IP | Χ | Χ | Χ | σημάδια |
Διαμόρφωση | 1 | 1 εισήγαγε 1 παραγωγή | ||
2 | 1 εισήγαγε την παραγωγή 2 | |||
Σήμα εισαγωγής | 1 | 4-20mA | ||
2 | 0-20mA | |||
3 | 0-10mA | |||
Σήμα παραγωγής | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
Παρακαλώ δείξτε τον απαραίτητο τύπο εισαγωγής σας και τον τύπο παραγωγής όταν διαταγή θέσεων |
