Εισαγωγή: | 4-20mA, 0-20mA | Παραγωγή: | 4-20mA 0-20mA 0-5V 0-10V |
---|---|---|---|
Κανάλια: | 1 εισήγαγε 1 παραγωγή | Παροχή ηλεκτρικού ρεύματος: | 24V συνεχές ρεύμα |
Υψηλό φως: | 4-20mA μονωτής ψηφιακών σημάτων,0-5V μονωτής ψηφιακών σημάτων,0.5mS μονωτής αναλογικών σημάτων |

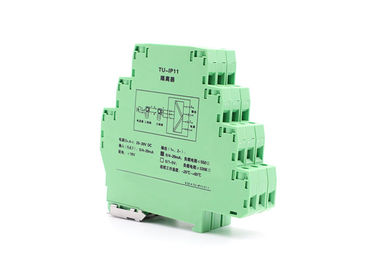

TU-IP ο αναλογικός μονωτής διανομής εισαγωγής σειράς, πρόκειται να προβλέψει την εξουσία απομόνωσης για τις two-wire συσκευές αποστολής σημάτων και τις τριών καλωδίων συσκευές αποστολής σημάτων στην περιοχή, και επίσης ταυτόχρονα τη μεταφορά και την παραγωγή το σήμα 0/4~20mA που παράγεται από τη συσκευή αποστολής σημάτων. Χρειάζεται την ανεξάρτητη παροχή ηλεκτρικού ρεύματος. Η παροχή ηλεκτρικού ρεύματος, η εισαγωγή και η παραγωγή της είναι χωρισμένες ο ένας στον άλλο.
Εισαγωγή
Σήμα εισαγωγής: 4-20mA, 0-20mA
Μέγιστο ρεύμα εισαγωγής: 35mA
Τάση διανομής: ≥19V συνεχές ρεύμα
Παραγωγή
Σήμα παραγωγής: 4-20mA 0-20mA 0-5V 0-10V
Μέγιστο ρεύμα παραγωγής: 35mA
Αντίσταση φορτίων παραγωγής: RL ≤ 500Ω (όταν η παραγωγή είναι ένα τρέχον σήμα)
RL>330KΩ (όταν η παραγωγή είναι ένα σήμα τάσης)
Σημείωση: Ο τη χρήστης μπορεί να διευκρινίσει την τρέχουσα παραγωγή ή την παραγωγή τάσης κατά διαταγή.
Βασικές παράμετροι
Δύναμη: DC24V, σειρά τάσης: DC20-30V
Τρέχουσα κατανάλωση: ≤60mA (ένας εισαγμένος και μια παραγωγή, παροχή ηλεκτρικού ρεύματος 24V, παραγωγή 20mA)
Βασική ακρίβεια: ± 0.1% F.S.
Κλίση θερμοκρασίας: 0,005% F.S./°C
Χρόνος απόκρισης: ≤0.5mS (0-90%) (ΤΥΠΟΣ)
Προστασία δύναμης: αντίστροφη προστασία δύναμης
Δύναμη μόνωσης: 1500V εναλλασσόμενο ρεύμα/1min (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Αντίσταση μόνωσης: ≥100MΩ 500V συνεχές ρεύμα (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Λειτουργούσα σειρά θερμοκρασίας: -20~+55 βαθμοί
Ηλεκτρομαγνητική συμβατότητα: σύμφωνα με GB/T 18268 (iec61326-1)
Εφαρμόσιμες συσκευές τομέων: two-wire αντιστάτης, τριών καλωδίων συσκευή αποστολής σημάτων
Παράμετρος | ||||
TU-IP | Χ | Χ | Χ | σημάδια |
Ρύθμιση καναλιών | 1 | 1 εισήγαγε 1 παραγωγή | ||
Σήμα εισαγωγής | 1 | 4-20mA | ||
2 | 0-20mA | |||
Σήμα παραγωγής | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
5 | 1-5V | |||
Παρακαλώ δείξτε τον απαραίτητο τύπο εισαγωγής σας και τον τύπο παραγωγής όταν διαταγή θέσεων |
