Εισαγωγή: | 4-20mA, 0-20mA | Παραγωγή: | 4-20mA 0-20mA 0-5V 0-10V |
---|---|---|---|
Κανάλια: | 1 εισήγαγε 1 παραγωγή ή άλλη | Παροχή ηλεκτρικού ρεύματος: | 24V συνεχές ρεύμα |
Υψηλό φως: | 0-20mA μονωτής μετατροπέων σημάτων,μονωτής μετατροπέων ΣΥΝΕΧΏΝ σημάτων 24V,αναλογικός μονωτής διανομής εισαγωγής 50mA |

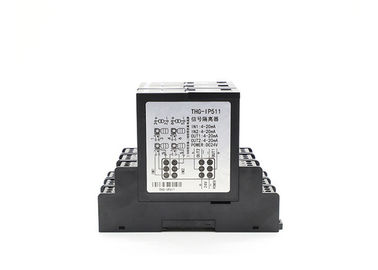

LS-thg-IP ο αναλογικός μονωτής διανομής εισαγωγής σειράς, πρόκειται να προβλέψει την εξουσία απομόνωσης για τις two-wire συσκευές αποστολής σημάτων και τις τριών καλωδίων συσκευές αποστολής σημάτων στην περιοχή, και επίσης ταυτόχρονα τη μεταφορά και την παραγωγή το σήμα 0/4~20mA που παράγεται από τη συσκευή αποστολής σημάτων. Χρειάζεται την ανεξάρτητη παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος 24V. Η παροχή ηλεκτρικού ρεύματος, η εισαγωγή και η παραγωγή της είναι χωρισμένες ο ένας στον άλλο.
Εισαγωγή
Σήμα εισαγωγής: 4-20mA 0-20mA
Τάση διανομής: 24V, (μέγιστη κίνηση τρέχον 30mA)
Σύνθετη αντίσταση εισαγωγής: ≤50Ω
Παραγωγή
Σήμα παραγωγής: 4-20mA 0-20mA 0 - 5V 0-10V
Αντίσταση φορτίων παραγωγής: RL≤500Ω (όταν η παραγωγή είναι ένα τρέχον σήμα) RL≥10KΩ (όταν η παραγωγή είναι ένα σήμα τάσης)
Βασικές παράμετροι
Δύναμη: DC24V, ± 10%
Τρέχουσα κατανάλωση: ≤50mA (ένας εισαγμένος και μια παραγωγή, παροχή ηλεκτρικού ρεύματος 24V, εισαγωγή διανομής δύναμης, παραγωγή 20mA) ≤70mA (ένα που εισάγονται, παραγωγή δύο, παροχή ηλεκτρικού ρεύματος 24V, εισαγωγή διανομής δύναμης, παραγωγή 20mA) ≤100mA (δύο εισάγουν την παραγωγή δύο (παροχή ηλεκτρικού ρεύματος 24V, εισαγωγή διανομής δύναμης, παραγωγή 20mA)
Βασική ακρίβεια: 0,1% FS.
Κλίση θερμοκρασίας: 0,005% F.S./degree (- 20 βαθμοί σε +55 βαθμούς)
Χρόνος απόκρισης: ≤10mS (0-90%) (ΤΥΠΟΣ)
Δύναμη μόνωσης: 1500V εναλλασσόμενο ρεύμα/1min (μεταξύ της εισαγωγής, της παραγωγής και της δύναμης)
Αντίσταση μόνωσης: ≥100MΩ (μεταξύ της εισαγωγής, της παραγωγής και της δύναμης)
Λειτουργούσα θερμοκρασία: -20 ~ + 55 βαθμοί
Ηλεκτρομαγνητική συμβατότητα: σύμφωνα με το ΜΒ/το Τ 18268 (iec61326-1)
Εφαρμόσιμος εξοπλισμός τομέων: two-wire, τριών καλωδίων συσκευή αποστολής σημάτων τρέχουσα πηγή
Περιγραφή παραμέτρου
Παράμετρος | ||||
Thg-IP | Χ | Χ | Χ | σημάδια |
Διαμόρφωση | 1 | 1 εισήγαγε 1 παραγωγή | ||
2 | 1 εισήγαγε την παραγωγή 2 | |||
5 | 2 εισάγουν την παραγωγή 2 | |||
Σήμα εισαγωγής | 1 | 4-20mA | ||
2 | 0-20mA | |||
Σήμα παραγωγής | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
Παρακαλώ δείξτε τον απαραίτητο τύπο εισαγωγής σας και τον τύπο παραγωγής όταν διαταγή θέσεων |
