| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | LS |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | LS-TD4015 |
| Ποσότητα παραγγελίας min: | 1PC |
| Τιμή: | negociate |
| Συσκευασία λεπτομέρειες: | Πρότυπα |
| Χρόνος παράδοσης: | 3-6 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, Paypal |
| Δυνατότητα προσφοράς: | 10000pcs |
| Εισαγωγή: | PT100, PT1000, CU50, CU100 | Παραγωγή: | RS485 |
|---|---|---|---|
| Τοποθετώντας τρόπος: | Μοντάρισμα DIN-ραγών | Παροχή ηλεκτρικού ρεύματος: | 24V συνεχές ρεύμα |
| Υψηλό φως: | PT100 το σήμα Ε&ΤΑ μετατρέπει,RS485 το σήμα Ε&ΤΑ μετατρέπει,6 συσκευή αποστολής σημάτων αποκτήσεων Ε&ΤΑ καναλιών |
||

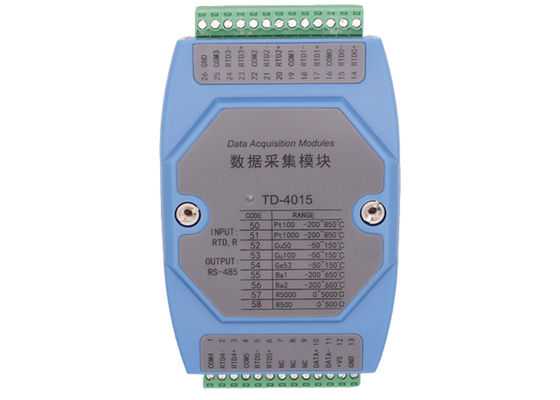

Το σήμα Ε&ΤΑ μετατροπέων 6ch σημάτων μετατρέπει σε RS485 PT100 στη συσκευή αποστολής σημάτων θερμοκρασίας RS485
Γενική εισαγωγή
Το LS-TD4015 είναι ένα βιομηχανικό προϊόν αποκτήσεων Ε&ΤΑ βαθμού τυποποιημένο που υποστηρίζει PT100, PT1000, Cu50, Cu100, Ge53, BA1, το Ψα2, R5000 και R500 6 τριών καλωδίων εισαγωγές Ε&ΤΑ καναλιών. RS485 η διεπαφή είναι που απομονώνεται οπτικοηλεκτρονική. Το μέρος αποκτήσεων ΑΓΓΕΛΙΩΝ είναι επίσης οπτικοηλεκτρονικό συντελεστών που απομονώνεται. Υιοθετεί το τυποποιημένο πρωτόκολλο MODBUS RTU. Η καταγγελία με τους βιομηχανικά τυποποιημένους, LS-TD4015 είναι κατάλληλη να χρησιμοποιήσει για ποικίλα βιομηχανικά εφαρμογές και συστήματα αυτοματοποίησης. Είναι κατάλληλο να επικοινωνήσει με τον οικοδεσπότη υπολογιστή και να πραγματοποιηθεί μια γρήγορη δικτύωση και να χτιστεί το σύστημα παρακολούθησης σας.
Θερμικές υποστηρίξεις αντίστασης:
| PT100 | -200~850℃ | BA1 | -200~650℃ |
| PT1000 | -200~850℃s | Ψα2 | -200~650℃ |
| CU50 | -50~150℃ | R5000 | 0~5000Ω |
| CU100 | -50~150℃ | R500 | 0~500Ω |
| Ge53 | -50~150℃ |
Παράμετρος
| Παράμετρος τεχνικής | Περιγραφή |
| Παροχή ηλεκτρικού ρεύματος | 9~30V συνεχές ρεύμα |
| Σειρές εισαγωγής | PT100, PT1000, Cu50, Cu100, Ge53, BA1, Ψα2, R5000 και R500 |
| Ρεύμα διέγερσης | 250uA |
| Πλεονέκτημα | Κάθε κανάλι υποστηρίζει την ανεξάρτητη διαμόρφωση (6 κανάλια μπορούν να τεθούν χωριστά) |
| Τύπος εισαγωγής | 6 κανάλια 3 εισαγωγή καλωδίων |
| Συλλέξτε τη συχνότητα | ΑΓΓΕΛΙΑ που συλλέγει frequency≤10Hz (συνολικό ποσοστό) |
| Ψήφισμα | δεκαεξάμπιτος |
| Κατηγορία ακρίβειας | ≤ ±0.1% (λάθη καλωδίων καλωδίωσης συμπεριλαμβανόμενα) |
| Σύνθετη αντίσταση εισαγωγής | 20MΩ |
| Διεπαφή | Rs-485 |
| Πρωτόκολλο |
Προεπιλογή modbus-RTU, υποστήριξη 8N1, 8O1, 8E1. Τα στοιχεία σχηματοποιούν: Λογισμικό SCADA, PLC, συμβατό με Adam-4015+. Εάν χρειάζεστε το modbus-ASCII ή άλλου, παρακαλώ διευκρινίστε κατά τον τοποθέτηση της διαταγής |
| Baud ποσοστό | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Απόσταση | RS485 απόσταση<1000m> |
| Σταθερότητα | Χρήση υψηλή - ποιοτικά τσιπ μέσα, ενσωματωμένος διπλός φύλακας, αξιόπιστη και σταθερή λειτουργία |
| Επίπεδο προστασίας | Προστασία πολικότητας καρφιτσών ισχύος, εισαγμένη φωτοηλεκτρική απομόνωση καρφιτσών, καρφίτσα εισαγωγής ΑΓΓΕΛΙΩΝ και προστασία λιμένων ±15KV ESD επικοινωνίας, τάση 2500Vrms, 500DC απομόνωσης συνεχές, προστασία αστραπής, προστασία κύματος |
| Κατανάλωση ισχύος | <2000mw> |
| Βάρος | 0.3kg |
| Τοποθετώντας τρόπος | Τυποποιημένη 35mm σε σχήμα υ εγκατάσταση ραγών DIN |
Καθορισμός καρφιτσών
| Καρφώστε το αριθ. | Όνομα καρφιτσών | Περιγραφή |
| 1 | COM4 | Λιμένας COM CH4 |
| 2 | RTD4- | CH4 εισαγωγής Ε&ΤΑ |
| 3 | RTD4+ | Εισαγωγή ch4+ Ε&ΤΑ |
| 4 | COM5 | Λιμένας COM CH 5 |
| 5 | RTD5- | Εισαγωγή ch5- Ε&ΤΑ |
| 6 | RTD5+ | Εισαγωγή ch5+ Ε&ΤΑ |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
| 10 | DATA+ | RS-485 Α |
| 11 | ΣΤΟΙΧΕΙΑ | RS-485 Β |
| 12 | +VS | Παροχή ηλεκτρικού ρεύματος + (9~30V) |
| 13 | GND | Παροχή ηλεκτρικού ρεύματος - (έδαφος της δύναμης) |
| 14 | RTD0+ | Εισαγωγή Ε&ΤΑ ch0 + |
| 15 | RTD0- | Εισαγωγή ch0 Ε&ΤΑ - |
| 16 | COM0 | Ch0 λιμένας COM |
| 17 | RTD1+ | Εισαγωγή ch1+ Ε&ΤΑ |
| 18 | RTD1- | Εισαγωγή ch1- Ε&ΤΑ |
| 19 | COM1 | Ch1 λιμένας COM |
| 20 | RTD2+ | Εισαγωγή ch2+ Ε&ΤΑ |
| 21 | RTD2- | Εισαγωγή ch2- Ε&ΤΑ |
| 22 | COM2 | Ch2 λιμένας COM |
| 23 | RTD3+ | Εισαγωγή ch3+ Ε&ΤΑ |
| 24 | RTD3- | Εισαγωγή ch3- Ε&ΤΑ |
| 25 | COM3 | Ch3 λιμένας COM |
| 26 | GND | GND |
