Υπόγειο ελεγχόμενο Διαδίκτυο σύστημα ψεκαστήρων ευφυές για το σωληνοειδές Drive σφυγμού

Υπόγειο ελεγχόμενο Διαδίκτυο σύστημα ψεκαστήρων ευφυές για το σωληνοειδές Drive σφυγμού

Γενική εισαγωγή:

Η αυτοματοποιημένη άρδευση γίνεται μια τάση με την ανάπτυξη της έξυπνης γεωργίας. Προκειμένου να σταλεί το κατάλληλο νερό ποσού στον κατάλληλο χρόνο στο καλλιεργήσιμο έδαφός σας, σχεδιάζουμε αυτό το ασύρματο σύστημα άρδευσης. Πραγματοποίησε σε Start/OFF τις βαλβίδες σωληνοειδών τομέων σας wirelessly. Μπορείτε να ελέγξετε τις διαφορετικές βαλβίδες τομέων στο θάλαμο ελέγχου. Καμία ανάγκη να πάει τομέας και να ελεγχθούν κάθε βαλβίδες με το χέρι ένα προς ένα. Το ασύρματο σύστημα ελέγχου άρδευσης θα σας βοηθήσει πραγματικά εκτός από πολλή ώρα.

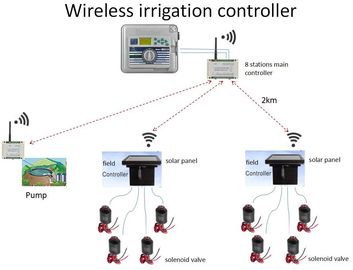

Το σύστημα περιλαμβάνει

1. Κύριος ελεγκτής στο κέντρο ελέγχου--για να συνδέσει τον κυνηγό/Toro τον ελεγκτή άρδευσης

2. Ελεγκτής αντλιών στο σταθμό αντλιών--στην αντλία ελέγχου ON/OFF

3. Ελεγκτής βαλβίδων σωληνοειδών στον τομέα--κάθε ελεγκτής συνδέει 4 βαλβίδες

Χαρακτηριστικά γνωρίσματα

1. Ο θάλαμος ελέγχου, ο ασύρματος ελεγκτής έχει 8 σταθμούς. Παρέχουμε επίσης τον αποσυμπιεστή 8 σταθμών μέσα

διαταγή να συνδεθεί ο ελεγκτής άρδευσης 16 ή 24 ή 36 ή 48 σταθμών.

2. Ο ελεγκτής βαλβίδων τομέων έχει το λιμένα 4. Καθένας μπορεί να συνδέσει 4 βαλβίδες. Η χρήση ελεγκτών ηλιακή

παροχή ηλεκτρικού ρεύματος. Έχει ήδη το ηλιακό κύκλωμα ανεφοδιασμού εν πλω.

3. Στο θάλαμο ελέγχου, ο ελεγκτής αντλιών στροφές θα αντλήσει επάνω αυτόματα εάν οποιαδήποτε από τη βαλβίδα σωληνοειδών είναι ανοικτή. Σβήστε την αντλία εάν καμία βαλβίδα δεν είναι αυτόματα.

4. Στο θάλαμο ελέγχου, μπορείτε αυτόματα να ανάψετε οποιαδήποτε χορήγηση βαλβίδων σωληνοειδών προ-

πρόγραμμα του ελεγκτή άρδευσης.

5. Ασύρματη σύνδεση, καμία ανάγκη να ενεργοποιηθεί η αντλία και η βαλβίδα με το χέρι. Μπορέστε να κάνετε όλοι στο θάλαμο ελέγχου.

Καμία ανάγκη να τρέξει εδώ και εκεί άλλα. Εκτός από το χρόνο και την ενέργεια.

6. Ο κύριος ελεγκτής έχει το δείκτη των οδηγήσεων να ανατροφοδοτήσει από την πλευρά αντλιών και τον πίνακα ελεγκτών βαλβίδων.

7. Ελέγξτε την απόσταση 2km ή περισσότερων στη ανοιχτή περιοχή, καμία αμοιβή επικοινωνίας.

Αυτό που περιέλαβε σε αυτό το σύστημα

Παράμετρος

1. Κύριος-κύριος ελεγκτής:

24V παροχή ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος

8 απομονωμένες εισαγωγές (εναλλασσόμενο ρεύμα 24V ή συνεχές ρεύμα 24V), 1 παραγωγή απάντησης

μπορέστε να επεκταθείτε από το σταθμό 8

433MHz, παραγωγή δύναμης 1W

Λιμένας επικοινωνίας: RS485

2. Κύριος-αποσυμπιεστής

24V παροχή ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος

8 απομονωμένες εισαγωγές (εναλλασσόμενο ρεύμα 24V ή συνεχές ρεύμα 24V), καμία παραγωγή

Λιμένας επικοινωνίας: RS485

3. Ελεγκτής αντλιών:

Παροχή ηλεκτρικού ρεύματος: 12V συνεχές ρεύμα

1 ψηφιακή ξηρά εισαγωγή και 1 παραγωγή ηλεκτρονόμων

ανώτατο φορτίο AC250V/5A, DC30V/5A επαφών

433MHz, παραγωγή δύναμης 1W

Λιμένας επικοινωνίας: RS485

4. Ελεγκτής βαλβίδων:

12V παροχή ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος ή παροχή ηλεκτρικού ρεύματος ηλιακών πλαισίων. Σύνολο μπαταριών που φορτίζεται: 13.6V

4 απομονωμένα αποτελέσματα σφυγμού, μπορούν να ελέγξουν 4 βαλβίδες σωληνοειδών χωριστά

433MHz, παραγωγή δύναμης 1W

Πώς να συνδέσει τον κύριο ελεγκτή

Του περίπου καθορισμός διακοπτών ΕΜΒΥΘΙΣΗΣ κύριου ελεγκτή

Πώς να συνδέσει τον αποσυμπιεστή

Περίπου καθορισμός διακοπτών ΕΜΒΥΘΙΣΗΣ του αποσυμπιεστή

Πώς να συνδέσει την κύρια αντλία

Καθορισμός διακοπτών ΕΜΒΥΘΙΣΗΣ ελεγκτών αντλιών

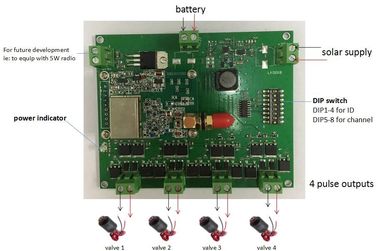

Πώς να συνδέσει τον ελεγκτή βαλβίδων

Συμπέρασμα:

1. Παρακαλώ σιγουρευτείτε όλους τους ελεγκτές στο ίδιο σύστημα που θέτει με το ίδιο κανάλι

2. Ένας κύριος σε περισσότερους σκλάβους, παρακαλώ έθεσε τη διαφορετική ταυτότητα για τους σκλάβους (ελεγκτής βαλβίδων)

3. Η κύρια πλευρά όλοι οι λιμένες COM συνδέει με το λιμένα Γ του ελεγκτή άρδευσης
