| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Lensen |
| Αριθμό μοντέλου: | LS-S100 |
| Ποσότητα παραγγελίας min: | 2τεμ |
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Πρότυπο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 2-7days |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| Δυνατότητα προσφοράς: | 6000pcs/month |
| συχνότητας: | 433MHz | Απόσταση: | 1km Los |
|---|---|---|---|
| Διασύνδεση: | TTL | Μέγεθος: | μίνι |
| Υψηλό φως: | ασύρματη μεταφορά δεδομένων,πομποδέκτης στοιχείων RF |
||

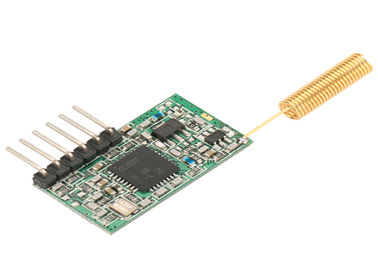

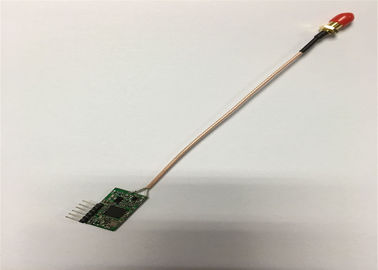

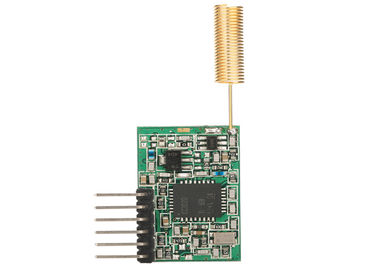

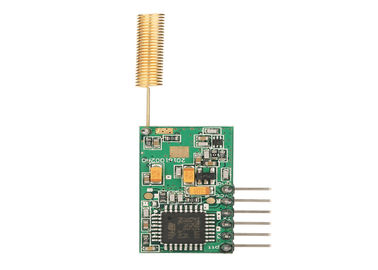

LS-S100 είναι ένας πομποδέκτης μίνι-μεγέθους RF. Χρησιμοποιείται συνήθως για την περιορισμένη διαστημική εφαρμογή. Με τη διεπαφή TTL, χρησιμοποιείται ευρέως για την ασύρματη επικοινωνία μικροελεγκτών και άλλα συστήματα επικοινωνιών λιμένων επιπέδων TTL. Έχει την υψηλές αξιοπιστία και τη καλή απόδοση.
Ι. τεχνική προδιαγραφή
| ΑΠΟΔΟΣΗ | |
| Παραγωγή δύναμης: | 100mW (προεπιλογή), |
| Σειρά οπτικής επαφής RF: | το 1000m@1200bps το 600m@9600bps |
| Αποτελεσματικό ποσοστό RF: | 1200/2400/4800/9600/19200bps |
| Διαστημικό κανάλι: | 1MHz (προεπιλογή), (προσαρμογή 12.5/25KHz/other) |
| Εύρος ζώνης: | <25khz> |
| Ευαισθησία δεκτών: | το -123dBm@1200bps (ΤΖΊΤΖΙΦΑ 1%) |
| ΔΙΚΤΥΩΣΗ | |
| Τοπολογία δικτύωσης: | Από σημείο σε σημείο, point-to-multipoint |
| ΣΥΜΒΑΤΟΤΗΤΑ | |
| LS-u σειρά | |
| ΔΥΝΑΜΗ | |
| Τάση ανεφοδιασμού: | 5V συνεχές ρεύμα (προεπιλογή), |
| Διαβιβάστε το ρεύμα: | 100mA |
| Λάβετε το ρεύμα: | 30mA |
| Ρεύμα ύπνου: | 10uA |
| ΓΕΝΙΚΟ | |
| Τρόπος επικοινωνίας: | Ημιαμφίδρομος |
| Ζώνη συχνότητας: | 433MHz (400/450MHz/470MHz) |
| Κανάλι: | 8 (προεπιλογή), 16/32/64 (προαιρετικό) |
| Διεπαφή: | TTL |
| ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ | |
| Μέγεθος: | 28mm×15mm×10mm (αποκλείοντας τη βάση κεραιών και την καρφίτσα στοιχείων) |
| Βάρος: | 20g |
| Βάση κεραιών: | 50Ω, SMA |
| Λειτουργούσα θερμοκρασία: | Βιομηχανικός: - 40℃~+85℃ (TCXO) |
| Σταθερότητα συχνότητας: | ±2.5ppm βιομηχανικός |
ΙΙ. τομέας εφαρμογής
LS-S100 η ασύρματη ενότητα στοιχείων πομποδεκτών δύναμης μικροϋπολογιστών είναι κατάλληλη για:
* Ασύρματοι συναγερμός και συστήματα ασφαλείας
* Ασύρματος ανιχνευτής
* Αυτοματοποίηση οικοδόμησης, ασφάλεια, ασύρματοι παρακολούθηση και έλεγχος
* Ασύρματη μετάδοση στοιχείων, αυτόματο σύστημα συλλογής δεδομένων
* Αθλητικοί κατάρτιση & ανταγωνισμός
* Ασύρματο POS, ασύρματο έξυπνο τερματικό PDA
* Ασύρματη τηλεμετρία που χρεώνει για το χώρο στάθμευσης, χώρος στάθμευσης
* Ασύρματη αυτοκινητική επιθεώρηση διαποδιαμορφωτών και τετράτροχος προσανατολισμός
* Σημείο στο πολυσημειακό ασύρματο δίκτυο
......
ΙΙΙ. Πώς να το χρησιμοποιήσει
1. Παροχή ηλεκτρικού ρεύματος προεπιλογής 5V
2. Καθορισμός ΚΑΡΦΙΤΣΩΝ (6pin)
Πίνακας 1: Ορισμοί καρφιτσών της JP 1 και μέθοδοι σύνδεσης
| Καρφώστε το αριθ. | Επισημάνετε το όνομα | Λειτουργία | Επίπεδο | Σύνδεση με το τερματικό | Παρατηρήσεις |
| 1 | GND | Να στηρίξει της παροχής ηλεκτρικού ρεύματος | - | Έδαφος | |
| 2 | VCC | Παροχή ηλεκτρικού ρεύματος: Συνεχές ρεύμα 5V | - | ||
| 3 | RXD/TTL | Λήψη στοιχείων | TTL | TxD | |
| 4 | TXD/TTL | Διαβίβαση στοιχείων | TTL | RxD | |
| 5 | SLP | Έλεγχος ύπνου | - | Σήμα ύπνου | Χαμηλού επιπέδου έγκυρος |
| 6 | ΔΟΚΙΜΗ | Δοκιμή εργοστασίων | - | - |
3. Διάσταση εγκατάστασης
4. Παράμετρος που θέτει από το λογισμικό μας
Μπορείτε να χρησιμοποιήσετε το λογισμικό μας Lensen.exe για να διαβάσετε ή να θέσετε την παράμετρο στον υπολογιστή. Όταν συνδέετε την ενότητα RF με το PC από το καλώδιο δοκιμής, παρακαλώ θυμηθείτε λιμένα να συνδέσετε το DB9 καθώς επίσης και USB με τον υπολογιστή.
Η αντίστοιχη συχνότητα δείχνει σε 433MHz 1-8 καναλιών
| Κανάλι | Συχνότητα | Κανάλι | Συχνότητα | Κανάλι | Συχνότητα | Κανάλι | Συχνότητα |
| 1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
| 5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
5. Τυποποιημένησυσκευασία
(α). Μια ενότητα LS-S100 RF
(β). Ένα καλώδιο κορδελλών 6 καρφιτσών
(γ). Μια κεραία σπειρών
Εάν έχετε τις ειδικές απαιτήσεις, παρακαλώ μας ελάτε σε επαφή με για περισσότερες λεπτομέρειες.
