συχνότητας: | 433MHz | Απόσταση: | 1KM |
---|---|---|---|
μάρκα: | CC1020 | παραγωγή δύναμης: | 100mW |
Υψηλό φως: | ασύρματη μεταφορά δεδομένων,πομποδέκτης στοιχείων RF |

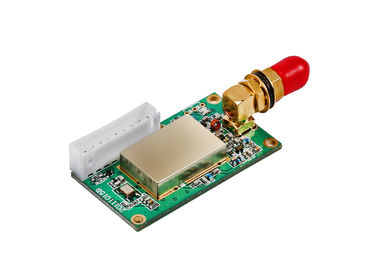

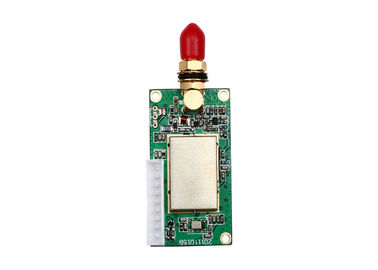

100mW ασύρματη μεταφορά δεδομένων 1km RS232 RS485 TTL ενότητας 433MHz στοιχείων RF
Εισαγωγή
LS-U100 είναι μια UHF ενότητα στοιχείων ζωνών 100mW. Διαβιβάζει περίπου 1KM Los. Αυτή η ενότητα υιοθετεί τη διαφανή μετάδοση. Οι χρήστες δεν χρειάζονται οποιαδήποτε γνώση προγράμματος. Σχεδιασμένο με το Tj CC1020 και υψηλή ταχύτητα MCU ολοκληρωμένου κυκλώματος καλής απόδοσης, LS-U100 είναι ένας άριστος πομποδέκτης RF. Έχει το πλεονέκτημα του μικρού μεγέθους, χαμηλής ισχύος κατανάλωση, μεγάλη απόσταση μετάδοσης, και επίσης, ισχυρή αντιπαρεμβατική δυνατότητα.
Παράμετρος:
ΑΠΟΔΟΣΗ | |
Παραγωγή δύναμης: | 100mW |
Σειρά οπτικής επαφής RF: | το 1000m@1200bps το 600m@9600bps |
Αποτελεσματικό ποσοστό RF: | 1200/2400/4800/9600/19200bps |
Διαστημικό κανάλι: | 1MHz (προεπιλογή), (προσαρμογή 12.5/25KHz) |
Εύρος ζώνης: | <25khz> |
Ευαισθησία δεκτών: | το -120dBm@1200bps, -115dbm (9600bps) |
Σχήμα στοιχείων: | 8N1, 8E1, 8O1 (προσαρμόστε) |
ΣΥΜΒΑΤΟΤΗΤΑ | |
LS-UN10, LS-U100, LS-U1000, ΣΕΙΡΆ LS-UN5000 | |
ΔΥΝΑΜΗ | |
Τάση ανεφοδιασμού: | 5V συνεχές ρεύμα |
Διαβιβάστε το ρεύμα: | <40ma> |
Λάβετε το ρεύμα: | <20ma> |
Ρεύμα ύπνου: | <20ua> |
ΓΕΝΙΚΟ | |
Τρόπος επικοινωνίας: | Ημιαμφίδρομος |
Ζώνη συχνότητας: | 400MHz, ή 450MHz, 470MHz |
Διαμόρφωση συχνότητας | FSK/GFSK |
Κανάλι: | 8 (προεπιλογή), 16/32/64 (προαιρετικό) |
Διεπαφή: | TTL, RS232, RS485 (επιλέξτε ενός) |
ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ | |
Μέγεθος: | 47mm×26mm×10mm (αποκλείοντας τη βάση κεραιών και την καρφίτσα στοιχείων) |
Βάρος: | 20g |
Βάση κεραιών: | 50Ω, SMA |
Λειτουργούσα θερμοκρασία: | Βιομηχανικός: - 40℃~+85℃ (TCXO) |
Σταθερότητα συχνότητας: | ±2.5ppm βιομηχανικός |
Εφαρμογή:
Καθορισμός καρφιτσών (καρφίτσα 9)
Καρφώστε το αριθ. | Σήμα Όνομα | Λειτουργία | Επίπεδο | Σύνδεση με το τερματικό | Παρατηρήσεις |
1 | GND | Να στηρίξει της παροχής ηλεκτρικού ρεύματος | Έδαφος | ||
2 | VCC | Συνεχές ρεύμα παροχής ηλεκτρικού ρεύματος | +3V ~5.5V | ||
3 | RxD/TTL | Λήψη στοιχείων | TTL | TxD | |
4 | TxD/TTL | Διαβίβαση στοιχείων | TTL | RxD | |
5 | SGND | Σήμα | |||
6 | Α (TXD) | Α rs-485 (TxD rs-232) | Α (RxD) | ||
7 | Β (RXD) | Β rs-485 (RxD rs-232) | Β (TxD) | ||
8 | ΥΠΝΟΣ | Έλεγχος ύπνου | TTL | Σήμα ύπνου | Χαμηλού επιπέδου έγκυρος |
9 | ΔΟΚΙΜΗ | Δοκιμή εργοστασίων |
Διαμόρφωση καναλιών:
Κάθε κανάλι έχει το σταθερό σημείο συχνότητάς του που είναι προ-γράφει σε MCU στο εργοστάσιο. Ο ακόλουθος είναι ο πίνακας διαμόρφωσης για την κοινή ενότητά μας. Εάν χρειάζεστε άλλα σημεία συχνότητας, παρακαλώ πέστε τις πωλήσεις μας όταν τοποθετείτε τη διαταγή.
Διοχετεύστε το αριθ. | Συχνότητα | Διοχετεύστε το αριθ. | Συχνότητα |
1 | 429.0325MHz | 5 | 433.0325MHz |
2 | 430.0325MHz | 6 | 434.0325MHz |
3 | 431.0325MHz | 7 | 435.0325MHz |
4 | 432.0325MHz | 8 | 436.0325MHz |
Εγκαταστήστε τη διάσταση:
Πώς να συνδέσει με το PC
Παράδειγμα εφαρμογής
