μάρκα: | CC1020 | παραγωγή δύναμης: | 1W |
---|---|---|---|
Απόσταση: | 23km Los | συχνότητας: | 433MHz/450MHz/470MHz |
Θύρα: | Τμηματικό RS232/RS485/TTL | εφαρμογή: | AMR |
Υψηλό φως: | ασύρματη ενότητα στοιχείων,ασύρματη μεταφορά δεδομένων |

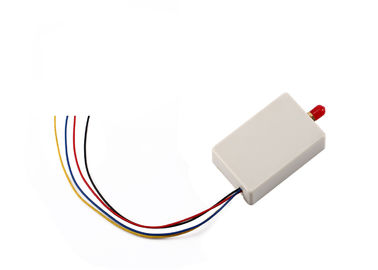

433MHz ενότητα στοιχείων RF, ασύρματη συσκευή αποστολής σημάτων 2KM RF ασύρματη ενότητα πομποδεκτών για AMR
Εισαγωγή

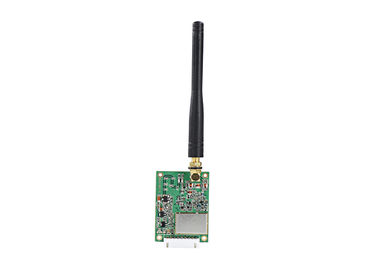

LS-U1000 είναι μια UHF ενότητα στοιχείων ζωνών 1000mW. Διαβιβάζει περίπου 23km Los. Αυτή η ενότητα υιοθετεί τη διαφανή μετάδοση. Οι χρήστες δεν χρειάζονται οποιαδήποτε γνώση προγράμματος. Σχεδιασμένο με το Tj CC1020 και υψηλή ταχύτητα MCU ολοκληρωμένου κυκλώματος καλής απόδοσης, LS-U1000 είναι ένας άριστος πομποδέκτης RF. Έχει το πλεονέκτημα του μικρού μεγέθους, χαμηλής ισχύος κατανάλωση, μεγάλη απόσταση μετάδοσης, και επίσης, ισχυρή αντιπαρεμβατική δυνατότητα.
Παράμετρος:
Παραγωγή δύναμης: 5V προεπιλογή ή 12V που προσαρμόζεται ΣΥΝΕΧΗΣ
Δύναμη RF: 1W προεπιλογή ή 500mW
Baud αέρα ποσοστό: 1,200/2,400/4,800/9,600/19,200bps επιλέγουν ένα
Baud διεπαφών ποσοστό: 1,200/2,400/4,800/9,600/19,200bps προγραμματίσημος
Ζώνη συχνότητας: 433, 450, 470 ή άλλα
Διεπαφή: Τυποποιημένο rs-232/rs-485/TTL
Τρόπος επικοινωνίας: Ημιαμφίδρομος
Κανάλι: 8 (προεπιλογή), 16/32 (που προσαρμόζεται)
Λάβετε το ρεύμα: <45ma>
Λάβετε την ευαισθησία: -123dBm @ 1,200bps) -118dBm @ 9,600bps)
Διαβίβαση του ρεύματος: <500ma>
Σειρά οπτικής επαφής RF: 2km (BER= το 10-5@9600bps) 3km (BER=10-5 @ 1,200bps)
Μέγεθος: 53×38×10mm (χωρίς λιμένα κεραιών)
ΑΠΟΔΟΣΗ | |
Παραγωγή δύναμης: | 1W |
Σειρά οπτικής επαφής RF: | το 3km@1200bps το 2km@9600bps |
Αποτελεσματικό ποσοστό RF: | 1200/2400/4800/9600/19200bps |
Διαστημικό κανάλι: | 1MHz (προεπιλογή), (προσαρμογή 12.5/25KHz) |
Εύρος ζώνης: | <25khz> |
Ευαισθησία δεκτών: | το -123dBm@1200bps, -118dbm (9600bps) |
Σχήμα στοιχείων: | 8N1, 8E1, 8O1 (προσαρμόστε) |
ΣΥΜΒΑΤΟΤΗΤΑ | |
LS-UN10, LS-UN100, LS-U1000, ΣΕΙΡΆ LS-UN5000 | |
ΔΥΝΑΜΗ | |
Τάση ανεφοδιασμού: | 5V συνεχές ρεύμα |
Διαβιβάστε το ρεύμα: | <600ma> |
Λάβετε το ρεύμα: | <50ma> |
Ρεύμα ύπνου: | <20ua> |
ΓΕΝΙΚΟ | |
Τρόπος επικοινωνίας: | Ημιαμφίδρομος |
Ζώνη συχνότητας: | 433MHz ή 400MHz, ή 450MHz, 470MHz |
Διαμόρφωση συχνότητας | FSK/GFSK |
Κανάλι: | 8 (προεπιλογή), 16/32/64 (προαιρετικό) |
Διεπαφή: | TTL, RS232, RS485 (επιλέξτε ενός) |
ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ | |
Μέγεθος: | 53mm×38mm×10mm (αποκλείοντας τη βάση κεραιών και την καρφίτσα στοιχείων) |
Βάρος: | 35g |
Βάση κεραιών: | 50Ω, SMA |
Λειτουργούσα θερμοκρασία: | Βιομηχανικός: - 40℃~+85℃ (TCXO) |
Σταθερότητα συχνότητας: | ±2.5ppm βιομηχανικός |
Εφαρμογή:
Ασύρματος έλεγχος μηχανών αναμονής
Αυτόματη ανάγνωση μετρητών
Σημάδι των οδηγήσεων επίδειξης οδηγήσεων
Ασύρματος έλεγχος PTZ
Αυτοματοποίηση εργοστασίων
Συσκευή λαβών
Σύστημα άρδευσης
Τηλεμετρία στοιχείων
Έλεγχος ρομποτικής
Εγχώρια αυτοματοποίηση
Καθορισμός καρφιτσών (καρφίτσα 9)
Καρφώστε το αριθ. |
Σήμα Όνομα |
Λειτουργία | Επίπεδο | Σύνδεση με το τερματικό | Παρατηρήσεις |
1 | GND | Να στηρίξει της παροχής ηλεκτρικού ρεύματος | Έδαφος | ||
2 | VCC | Συνεχές ρεύμα παροχής ηλεκτρικού ρεύματος | 5V | ||
3 | RxD/TTL | Λήψη στοιχείων | TTL | TxD | |
4 | TxD/TTL | Διαβίβαση στοιχείων | TTL | RxD | |
5 | SGND | Σήμα | |||
6 | Α (TXD) | Α rs-485 (TxD rs-232) | Α (RxD) | ||
7 | Β (RXD) | Β rs-485 (RxD rs-232) | Β (TxD) | ||
8 | ΥΠΝΟΣ | Έλεγχος ύπνου | TTL | Σήμα ύπνου | Χαμηλού επιπέδου έγκυρος |
9 | ΔΟΚΙΜΗ | Δοκιμή εργοστασίων |
Εγκαταστήστε τη διάσταση

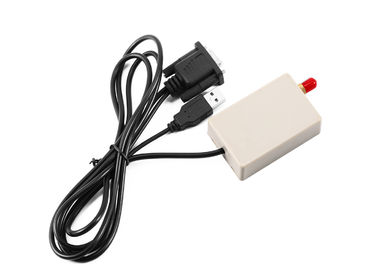

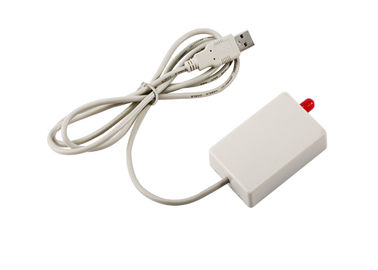

Πώς να συνδέσει με το PC
Χαρακτηριστική εφαρμογή:
μεταφορά δεδομένων σε ασύρματο RTU
