| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Lensen |
| Αριθμό μοντέλου: | LS-U2000 |
| Ποσότητα παραγγελίας min: | 2τεμ |
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Πρότυπο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 2-7days |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| Δυνατότητα προσφοράς: | 6000pcs/month |
| συχνότητας: | UHF | παραγωγή δύναμης: | 2w |
|---|---|---|---|
| Διασύνδεση: | RS232/RS485/TTL | Απόσταση: | 5KM |
| εφαρμογή: | Μεταφορά δεδομένων | περίφραξη: | Αλουμίνιο |
| Υψηλό φως: | ασύρματη ραδιο ενότητα,Ραδιο διαποδιαμορφωτής στοιχείων |
||
LS-U2000 τα ασύρματα στοιχεία εκπέμπουν σήμα ραδιο διαποδιαμορφωτή ενότητας 433MHz συσκευών αποστολής σημάτων στοιχείων 5km τον ασύρματο
Εισαγωγή:

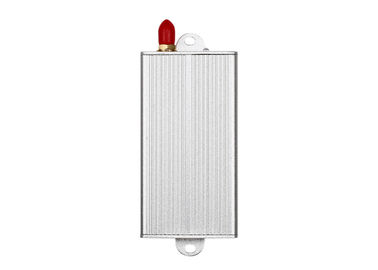

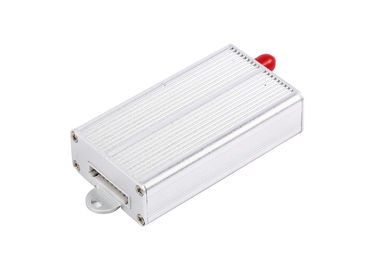

LS-U2000 είναι μια UHF ζώνη 2000mW που ο ραδιο διαποδιαμορφωτής, μπορεί να μεταδώσει 57km Los wirelessly. Με το περίβλημα κομψού και αργιλίου εύκολος--αποτυπώσεων, ο τμηματικός λιμένας 9 καρφιτσών, αυτό είναι κατάλληλος για σας να συνδέσεις με άλλες συσκευές που έχουν τη διεπαφή RS232, RS485 ή TTL. Εύκολος να εγκαταστήσει, κανένα πρόγραμμα που απαιτείται, μεγάλη απόσταση μετάδοσης, καμία αμοιβή επικοινωνίας.
Παράμετρος:
Παραγωγή δύναμης: 5V
Δύναμη RF: 2W
Baud αέρα ποσοστό: 1,200/2,400/4,800/9,600/19,200bps επιλέγουν ένα
Baud διεπαφών ποσοστό: 1,200/2,400/4,800/9,600/19,200bps προγραμματίσημος
Ζώνη συχνότητας: 433, 450, 470 ή άλλα
Διεπαφή: Rs-232/rs-485/TTL/USB
Τρόπος επικοινωνίας: Ημιαμφίδρομος
Κανάλι: 8 (προεπιλογή), 16/32 (που προσαρμόζεται)
Λάβετε το ρεύμα: <50ma>
Λάβετε την ευαισθησία: -123dBm @ 1,200bps) -118dBm @ 9,600bps)
Διαβίβαση του ρεύματος: <1>
Σειρά οπτικής επαφής RF: 5km (BER= το 10-5@9600bps) 7km (BER=10-5 @ 1,200bps)
Μέγεθος: 80*45*20mm (χωρίς λιμένα κεραιών)
| ΑΠΟΔΟΣΗ | |
| Παραγωγή δύναμης: | 2W |
| Σειρά οπτικής επαφής RF: | το 7km@1200bps το 5km@9600bps |
| Αποτελεσματικό ποσοστό RF: | 1200/2400/4800/9600/19200bps |
| Διαστημικό κανάλι: | 1MHz (προεπιλογή), (προσαρμογή 12.5/25KHz) |
| Εύρος ζώνης: | <25khz> |
| Ευαισθησία δεκτών: | το -123dBm@1200bps, -118dbm (9600bps) |
| Σχήμα στοιχείων: | 8N1, 8E1, 8O1 (προσαρμόστε) |
| ΣΥΜΒΑΤΟΤΗΤΑ | |
| LS-UN10, LS-UN100, LS-U1000, LS-U2000, ΣΕΙΡΆ LS-UN5000 | |
| ΔΥΝΑΜΗ | |
| Τάση ανεφοδιασμού: | 5V το συνεχές ρεύμα ή 12V προσαρμόζει |
| Διαβιβάστε το ρεύμα: | <600ma> |
| Λάβετε το ρεύμα: | <45ma> |
| Ρεύμα ύπνου: | <20ua> |
| ΓΕΝΙΚΟ | |
| Τρόπος επικοινωνίας: | Ημιαμφίδρομος |
| Ζώνη συχνότητας: | 433MHz ή 400MHz, ή 450MHz, 470MHz |
| Διαμόρφωση συχνότητας | FSK/GFSK |
| Κανάλι: | 8 (προεπιλογή), 16/32/64 (προαιρετικό) |
| Διεπαφή: | TTL, RS232, RS485 (επιλέξτε ενός) |
| ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ | |
| Μέγεθος: | 80mm×45mm×20mm (αποκλείοντας τη βάση κεραιών και την καρφίτσα στοιχείων) |
| Βάρος: | 300g |

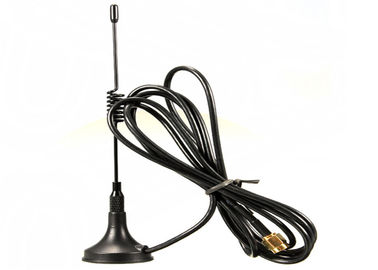

| Βάση κεραιών: | 50Ω, SMA |
| Λειτουργούσα θερμοκρασία: | Βιομηχανικός: - 40℃~+85℃ (TCXO) |
| Σταθερότητα συχνότητας: | ±2.5ppm βιομηχανικός |
Εφαρμογή:
Ασύρματος έλεγχος μηχανών αναμονής
Αυτόματη ανάγνωση μετρητών
Σημάδι των οδηγήσεων επίδειξης οδηγήσεων
Ασύρματος έλεγχος PTZ
Αυτοματοποίηση εργοστασίων
Συσκευή λαβών
Έλεγχος άρδευσης
Τηλεμετρία στοιχείων
Έλεγχος ρομποτικής
Εγχώρια αυτοματοποίηση
Καθορισμός καρφιτσών:
| Καρφώστε το αριθ. |
Σήμα Όνομα |
Λειτουργία | Επίπεδο | Σύνδεση με το τερματικό | Παρατηρήσεις |
| 1 | GND | Να στηρίξει της παροχής ηλεκτρικού ρεύματος | Έδαφος | ||
| 2 | VCC | Συνεχές ρεύμα παροχής ηλεκτρικού ρεύματος | 5V | ||
| 3 | RxD/TTL | Λήψη στοιχείων | TTL | TxD | |
| 4 | TxD/TTL | Διαβίβαση στοιχείων | TTL | RxD | |
| 5 | SGND | Σήμα | |||
| 6 | Α (TXD) | Α rs-485 (TxD rs-232) | Α (RxD) | ||
| 7 | Β (RXD) | Β rs-485 (RxD rs-232) | Β (TxD) | ||
| 8 | ΥΠΝΟΣ | Έλεγχος ύπνου | TTL | Σήμα ύπνου | Χαμηλού επιπέδου έγκυρος |
| 9 | ΔΟΚΙΜΗ | Δοκιμή εργοστασίων |
