ασύρματη ενότητα AMR 2km ασύρματος έλεγχος RS485 στοιχείων 1W RS485 στον ασύρματο ελεγκτή PTZ
Εισαγωγή:

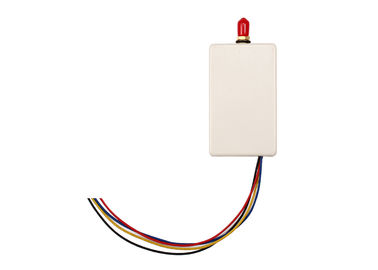

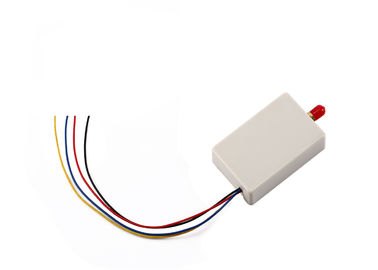

LS-u1000s-RS485 είναι μια UHF ενότητα στοιχείων ζωνών 1000mW. Με το κομψό πλαστικό περίβλημα, είναι κατάλληλο για σας να συνδέσεις με τις συσκευές RS485 για τις υπαίθριες εφαρμογές. Εύκολος να εγκαταστήσει, κανένα πρόγραμμα που απαιτείται, καμία αμοιβή επικοινωνίας.
Παράμετρος:
Παραγωγή δύναμης: 5V συνεχές ρεύμα ή άλλο που προσαρμόζεται
Δύναμη RF: 1W
Baud αέρα ποσοστό: 1,200/2,400/4,800/9,600/19,200bps επιλέγουν ένα
Baud διεπαφών ποσοστό: 1,200/2,400/4,800/9,600/19,200bps προγραμματίσημος
Ζώνη συχνότητας: 433, ή 400, 450, 470 ή ΙΣΜΌΣ άλλοι
Διεπαφή: RS485
Τρόπος επικοινωνίας: Ημιαμφίδρομος
Κανάλι: 8 (προεπιλογή), 16/32 (που προσαρμόζεται)
Λάβετε το ρεύμα: <50ma>
Λάβετε την ευαισθησία: -123dBm @ 1,200bps) -118dBm @ 9,600bps)
Διαβίβαση του ρεύματος: <500ma>
Σειρά οπτικής επαφής RF: 2km (BER= το 10-5@9600bps) 3km (BER=10-5 @ 1,200bps)
Μέγεθος: 68x 45 X 18mm (χωρίς λιμένα κεραιών)
| ΑΠΟΔΟΣΗ |
| Παραγωγή δύναμης: |
1W |
| Σειρά οπτικής επαφής RF: |
το 3km@1200bps το 2km@9600bps |
| Αποτελεσματικό ποσοστό RF: |
1200/2400/4800/9600/19200bps |
| Διαστημικό κανάλι: |
1MHz (προεπιλογή), (προσαρμογή 12.5/25KHz) |
| Εύρος ζώνης: |
<25khz>
|
| Ευαισθησία δεκτών: |
το -123dBm@1200bps, -118dbm (9600bps) |
| Σχήμα στοιχείων: |
8N1, 8E1, 8O1 (προσαρμόστε) |
| ΣΥΜΒΑΤΟΤΗΤΑ |
| LS-UN10, LS-UN100, LS-U1000, ΣΕΙΡΆ LS-UN5000 |
| ΔΥΝΑΜΗ |
| Τάση ανεφοδιασμού: |
5V συνεχές ρεύμα |
| Διαβιβάστε το ρεύμα: |
<600ma>
|
| Λάβετε το ρεύμα: |
<50ma>
|
| Ρεύμα ύπνου: |
<20ua>
|
| ΓΕΝΙΚΟ |
| Τρόπος επικοινωνίας: |
Ημιαμφίδρομος |
| Ζώνη συχνότητας: |
433MHz ή 400MHz, ή 450MHz, 470MHz |
| Διαμόρφωση συχνότητας |
FSK/GFSK |
| Κανάλι: |
8 (προεπιλογή), 16/32/64 (προαιρετικό) |
| Διεπαφή: |
TTL, RS232, RS485 (επιλέξτε ενός) |
| ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ |
| Μέγεθος: |
53mm×38mm×10mm
(αποκλείοντας τη βάση κεραιών και την καρφίτσα στοιχείων) |
| Βάρος: |
35g |

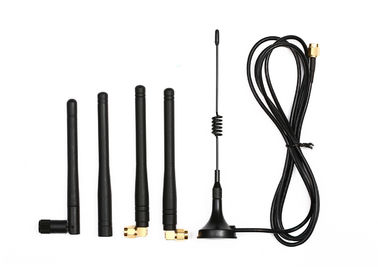

| Βάση κεραιών: |
50Ω, SMA |
| Λειτουργούσα θερμοκρασία: |
Βιομηχανικός: - 40℃~+85℃ (TCXO) |
| Σταθερότητα συχνότητας: |
±2.5ppm βιομηχανικός |
Εφαρμογή:
- SCADA
- AMR (αυτόματη ανάγνωση μετρητών)
- Έλεγχος καμερών (PTZ)
- Έλεγχος αθλητικών πινάκων βαθμολογίας
- Ηλεκτρονικοί σημάδια και πίνακες μηνυμάτων
- Καταδίωξη στόλου ΠΣΤ
- Συστήματα ασφαλείας
- Έλεγχος μηχανών πώλησης
- Μακρινά καιρικά συστήματα
- Μακρινά συστήματα πρόσβασης χώρων στάθμευσης και πυλών
- Μακρινός ζυγίστε τις κλίμακες
- Έλεγχος HVAC
- Μακρινός έλεγχος σταθμών αντλιών
- Υπεράσπιση πατρίδας
- Ρομποτική και έλεγχος
- Ασύρματες εφαρμογές ελέγχου καταλόγων
- Άρδευση άξονα
- Αερομεταφερόμενη τηλεμετρία
- Μακρινή ενοργάνωση
- Ασύρματοι αισθητήρες πίεσης και θερμοκρασίας
Καθορισμός ΚΑΡΦΙΤΣΩΝ:
Κόκκινο καλώδιο-VCC 5V (συνεχές ρεύμα παροχής ηλεκτρικού ρεύματος)
Μαύρο καλώδιο-GND (να στηρίξει της παροχής ηλεκτρικού ρεύματος)
Μπλε καλώδιο-485 Α
Κίτρινο καλώδιο-485 Β
Διαμόρφωση καναλιών:
Κάθε κανάλι έχει το σταθερό σημείο συχνότητάς του που προ-γράφεται σε MCU στο εργοστάσιο. Ο ακόλουθος είναι ο πίνακας διαμόρφωσης για την κοινή ενότητά μας. Εάν χρειάζεστε άλλα σημεία συχνότητας, παρακαλώ πέστε τις πωλήσεις μας όταν τοποθετείτε τη διαταγή.
| Διοχετεύστε το αριθ. |
Συχνότητα |
Διοχετεύστε το αριθ. |
Συχνότητα |
| 1 |
429.0325MHz |
5 |
433.0325MHz |
| 2 |
430.0325MHz |
6 |
434.0325MHz |
| 3 |
431.0325MHz |
7 |
435.0325MHz |
| 4 |
432.0325MHz |
8 |
436.0325MHz |
