| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Lensen |
| Αριθμό μοντέλου: | LS-RAI02 |
| Ποσότητα παραγγελίας min: | 2τεμ |
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Πρότυπο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 2-7 ημέρες |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| Δυνατότητα προσφοράς: | 6000pcs/month |
| Εισόδου: | 2AI | Τύπος: | 4-20mA ή 0-5V |
|---|---|---|---|
| συχνότητας: | 433MHz/868MHz/915MHz | Απόσταση: | 2km Los ή περισσότεροι |
| Υψηλό φως: | ασύρματη μεταφορά σημάτων,μακρινή ενότητα ι ο |
||
23km ασύρματη Ι Ο μετάδοση 2 κανάλια AI 0-5v σημάτων ενότητας 4-20mA ασύρματη
Εισαγωγή

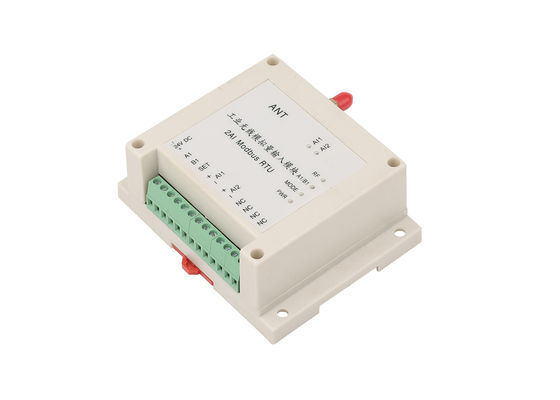

LS-RAI02 Modbus RTU είναι μια I/O ενότητα 1W, 2 αναλογικές εισαγωγές, 1 RS485 (ασύρματο RS485 προσαρμόζει). Ασύρματος έλεγχος 2km3km. Χρήση για την ασύρματη συλλογή στοιχείων αισθητήρων.
Χαρακτήρας:
Διαφανές I/O σύστημα
Όχι ανάγκη Διαδίκτυο, κανένα κύτταρο τρίτων, καμία μηνιαία αμοιβή
Έχετε το ολικό έλεγχο πέρα από το μεταφορέα σας
Πραγματικός - η χρονική θέση ανατροφοδοτεί από τη μακρινή περιοχή
Γρήγορη εγκατάσταση και εύκολη οργάνωση
Γενική εισαγωγή
LS-RAIO Modbus RTU είναι ένας βιομηχανικός ελεγκτής που σχεδιάζεται από Lensen Technology. Υποστηρίζει το σημείο για να δείξει, να δείξει τα πολυ-σημεία ασύρματο AI, συλλογή και έλεγχος AO (σήμα 4-20mA ή 0-5V ή 0-10V). Αυτό το ασύρματο RTU έχει το πλεονέκτημα της εύκολης εγκατάστασης, κανένα πρόγραμμα που απαιτείται, καμία αμοιβή επικοινωνίας. Είναι αξιόπιστη και οικονομικώς αποδοτική αντικατάσταση για το καλώδιο σημάτων ραγών και το καλώδιο σημάτων δαχτυλιδιών ολίσθησης.
Αυτή η σειρά έχουμε τα στοιχεία 2AI, 2AO, 4AI και 4AO 4. Παραγωγή δύναμης έχουμε 2 εκδόσεις, κάποια είναι 100mW για την απόσταση ελέγχου 600m Los, και μια άλλη μια είναι 1W για την απόσταση ελέγχου 3km Los. Για τη μεγαλύτερη απόσταση ελέγχου, έχουμε επίσης άλλο ραδιο διαποδιαμορφωτή παραγωγής υψηλότερης δύναμης για να διαμορφώσουμε.
Τομέας εφαρμογής
LS-RAIO οι σειρές χρησιμοποιούνται ευρέως για την ασύρματη συλλογή σημάτων του αισθητήρα και η ασύρματη μετάδοση στοιχείων των μετρητών, είδη στοιχείων αισθητήρων όπως το υγρό επίπεδο, ροή, πίεση, βάρος, θερμοκρασία, υγρασία, δόνηση, απόσταση εφαρμόζεται. Τόσο οι ενότητες ασύρματου AI, AO χρησιμοποιούνται ευρέως στο πετρέλαιο, τη χημική βιομηχανία, τη μεταλλουργία, την κατεργασία ύδατος, την προστασία του περιβάλλοντος, τον κλιματισμό, την ιατρική και άλλους τομείς.
| Συχνότητα | 433MHz ή 450MHz ή 470MHz |
| Παραγωγή δύναμης | 1W |
| Προϊόντα | 2AI |
| Τύπος εισαγωγής | 4-20mA ή 0-5V ή 0-10V |
| Τύπος παραγωγής | 4-20mA ή 0-5V ή 0-10V |
| Αναλογία ψηφίσματος | 24 μπιτ |
| Ακρίβεια | ±0.02% |
| Παροχή ηλεκτρικού ρεύματος | 9-36V το συνεχές ρεύμα χρησιμοποιεί συνήθως το συνεχές ρεύμα 24V |
| Διεπαφή | Rs-485 |
| Διοχετεύστε το αριθ. | 16ch προκαθορίστε, μπορεί να προγραμματίσει μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |
| Κεραία | Sucker κεραία με το καλώδιο 1.5m |
| Θερμοκρασία εργασίας | -35 °C ~ +75 °C βιομηχανικό |
| Υγρασία εργασίας | 10%-90% σχετική υγρασία, καμία συμπύκνωση |
| Διάσταση | 115×90×40 (χιλ.) |
| Τρόπος αποτυπώσεων | Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική DIN |
Περίπου ο διακόπτης ΕΜΒΥΘΙΣΗΣ
1) Η εξωτερική ΕΜΒΥΘΙΣΗ 1-4 (δεξιά πλευρών) χρησιμοποιείται για τη ρύθμιση καναλιών. Παρακαλώ ελέγξτε τον ακόλουθο καθορισμό:
| Διοχετεύστε το αριθ. | ΒΥΘΙΣΤΕ τη ρύθμιση | Διοχετεύστε το αριθ. | ΒΥΘΙΣΤΕ τη ρύθμιση | Διοχετεύστε το αριθ. | ΒΥΘΙΣΤΕ τη ρύθμιση | Διοχετεύστε το αριθ. | ΒΥΘΙΣΤΕ τη ρύθμιση |
| 1 |
1234 |
2 |
1234 |
3 |
1234 |
4 |
1234 |
| 5 |
1234 |
6 |
1234 |
7 |
1234 |
8 |
1234 |
2) Η εξωτερική ΕΜΒΥΘΙΣΗ 5-8 (δεξιά πλευρών) χρησιμοποιείται για τη ρύθμιση τρόπου. Παρακαλώ ελέγξτε τον ακόλουθο καθορισμό
| ΕΜΒΥΘΙΣΗ | Θέση | Λειτουργία | Παρατηρήσεις |
| 5 | ΑΠΟ | Με ανατροφοδοτήστε | |
| Κανένας ανατροφοδοτήστε τον τρόπο | τα μακρινά δευτερεύοντα Di, αυτή η πλευρά μόνο | ||
| 6,7 | ΑΠΟ, ΜΑΚΡΙΑ | Ένας προς ένα έλεγχος |
Κύρια καθορισμένη ταυτότητα στο Χ, την ταυτότητα της ενότητας σκλάβων καθορισμένη το Χ (δηλ. κύριο ID1, σκλάβος ID1. θυμηθείτε την καθορισμένη ταυτότητα το ίδιο πράγμα) |
| 6,7 | , ΜΑΚΡΙΑ | έλεγχος 1 έως 2 σκλάβων |
Καθορισμένο κύριος ID1, την ταυτότητα 2 ενοτήτων σκλάβων καθορισμένη 1 και 2 αντίστοιχα |
| 6,7 | ΑΠΟ, ΕΠΑΝΩ | έλεγχος 1 έως 4 σκλάβων |
Καθορισμένη κύριος ταυτότητα 1, η ταυτότητα 4 ενοτήτων καταπραϋντικών έθεσε 1, 2, 3 και 4 αντίστοιχα |
| 8 | ΑΠΟ | Τρόπος σκλάβων | |
| Κύριος τρόπος |

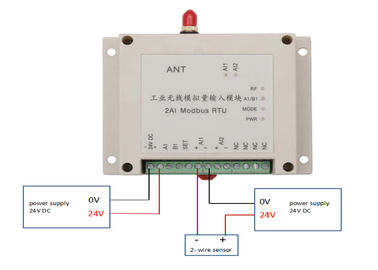

Διάγραμμα εφαρμογής

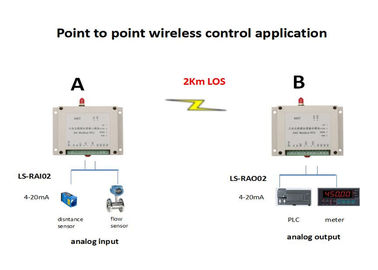

1. Σημείο για να δείξει την εφαρμογή ελέγχου

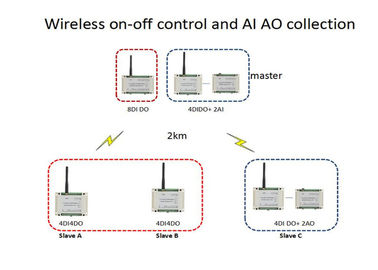

2. Σημείο στην πολυσημειακή εφαρμογή
3. Ασύρματη επικοινωνία Modbus RS485
