| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Lensen |
| Αριθμό μοντέλου: | LS-RAO04 |
| Ποσότητα παραγγελίας min: | 2τεμ |
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Πρότυπο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 2-8days |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| παραγωγή δύναμης: | 1W | συχνότητας: | 433MHz |
|---|---|---|---|
| Απόσταση: | 2KM | εξόδου: | 4 αποτελέσματα |
| εφαρμογή: | ασύρματος αισθητήρας | Σήμα: | 0-5V ή 4-20mA |
| Υψηλό φως: | μακρινή ενότητα ι ο,μακρινό σύστημα io |
||

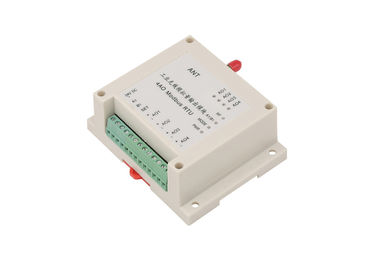

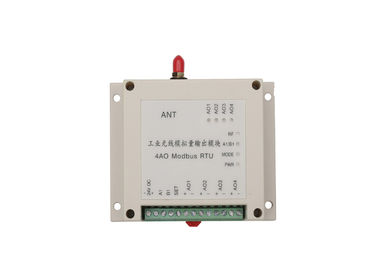

LS-RAO04 ασύρματη αναλογική ενότητα αποκτήσεων

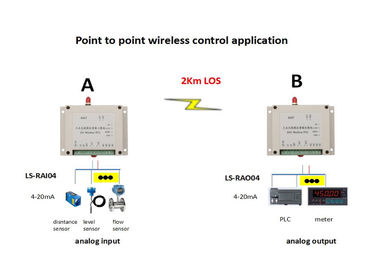

LS-RAO04 Modbus RTU είναι μια I/O ενότητα 1W, 4 αναλογικά αποτελέσματα, 1 RS485 (ασύρματο RS485 προσαρμόζει). Ασύρματος έλεγχος 2km3km. Χρήση για τον αισθητήρα και την ασύρματη επικοινωνία PLC/HMI.
| Συχνότητα | 433MHz ή 450MHz ή 470MHz |
| Παραγωγή δύναμης | 1W |
| Προϊόντα | 4AO |
| Τύπος εισαγωγής | 4-20mA ή 0-5V ή 0-10V |
| Τύπος παραγωγής | 4-20mA ή 0-5V ή 0-10V |
| Αναλογία ψηφίσματος | 24 μπιτ |
| Ακρίβεια | ±0.02% |
| Παροχή ηλεκτρικού ρεύματος | 9-36V το συνεχές ρεύμα χρησιμοποιεί συνήθως το συνεχές ρεύμα 24V |
| Διεπαφή | Rs-485 |
| Διοχετεύστε το αριθ. | 15ch προκαθορίστε, μπορεί να προγραμματίσει μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |
| Κεραία | Sucker κεραία με το καλώδιο 1.5m |
| Θερμοκρασία εργασίας | -35 °C~+75 °C βιομηχανικό |
| Υγρασία εργασίας | 10%-90% σχετική υγρασία, καμία συμπύκνωση |
| Διάσταση | 115×90×40 (χιλ.) |
| Τρόπος αποτυπώσεων | Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική DIN |
Πλεονέκτημα της ασύρματης λύσης
- Κανένα καλώδιο που θάβει ή που διατηρεί, καμία ανάγκη στις τρύπες τρυπανιών στον τοίχο
- Αξιόπιστη επικοινωνία σε όλη την κατεύθυνση, οποιαδήποτε έκταση, ανεξάρτητα από τους λόφους, τοίχοι, δέντρα
- Μείωση κόστους στην εγκατάσταση και τη συντήρηση
- Ραδιόφωνο/Lora που βασίζονται, καμία ανάγκη Διαδίκτυο και μηνιαία αμοιβή, πλήρης ιδιοκτησία του συστήματος
- 4G βασισμένος, υψηλή ταχύτητα, κανένα όριο απόστασης
Ασύρματα RTU χαρακτηριστικά γνωρίσματα Lensen
- Φορητή συσκευή, DIN-ράγα που τοποθετεί για την εύκολη εγκατάσταση
- Απομονωμένες εισαγωγές
- LEDs για την παροχή ηλεκτρικού ρεύματος, επικοινωνία, εισαγωγή, θέση παραγωγής

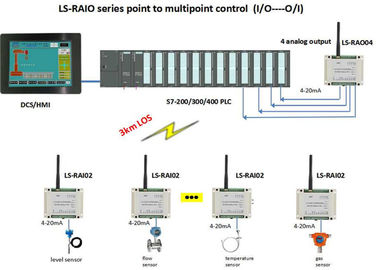

- Εύκαμπτη δικτύωση, σημείο για να δείξει ή να δείξει τα multipoints
- ΕΜΒΥΘΙΣΗ για να αλλάξει τους διαφορετικούς τρόπους

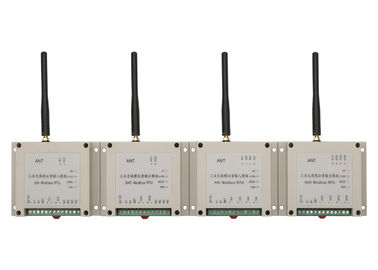

- Οι διαφορετικοί τύποι των I/O, Di, AI, AO είναι διαθέσιμοι
- I/O εκτάσιμο
- Σύντομος χρόνος καθυστέρησης
- Εύκολη παράδοση στο δίκτυο RS485, πρωτόκολλο Modbus RTU υποστήριξης
- Σε απευθείας σύνδεση βελτίωση υποστήριξης. Μπορέστε να διαμορφώσετε από τον πελάτη στον καθορισμό του τρόπου
Επικοινωνία Modbus RTU και αντίστοιχη αξία
Τύποι καταλόγων:
| Τύποι καταλόγων | Διαβασμένη εντολή |
Γράψτε την εντολή (Εντολή ελέγχου) |
Δύναμη μακριά | Λειτουργία |
| Κατάλογος λαβής | 0x01 |
Εισαγωγή --όχι υποστήριξη Παραγωγή--υποστήριξη |
Να μην κρατήσει | Μπορέστε να διαβάσετε την αξία εισαγωγής |
| 0x03 |
Α. κρατήστε τον κατάλογο
1. Αναλογική αξία εισαγωγής: 0x0008~0x000B
2. Αξία αναλογικής παραγωγής: 0x0048~0x004B
Β: Πώς να διαβάσει
Κατάλογος λαβής: μπορέστε να διαβάσετε 4 αναλογική εισαγμένη ή να ελέγξετε την αναλογική παραγωγή 4 κάποτε
Καταχωρήστε τον τρόπο ελέγχου
| AI/AO | Ολοκληρωμένο κύκλωμα |
Διαβάστε γράψτε |
Ταυτότητα λειτουργίας | υποστήριξη στοιχείων | ||
| Αριθ. | Τύπος ολοκληρωμένου κυκλώματος | ΤΑΥΤΌΤΗΤΑ PLC | Ταυτότητα Modbus | |||
| AI1 | Κατάλογος λαβής | 40009 | 8 | Διαβάστε | 03 | 2AI/4AI |
| AI2 | Κρατήστε τον κατάλογο | 40010 | 9 | Διαβάστε | 03 | |
| AI3 | Κρατήστε τον κατάλογο | 40011 | 10 | Διαβάστε | 03 | 4AI |
| AI4 | Κρατήστε τον κατάλογο | 40012 | 11 | Διαβάστε | 03 | |
| AO1 | Κρατήστε τον κατάλογο | 40073 | 72 | Ανάγνωσης-γραφής | 03/06 | 2AO/4AO |
| AO2 | Κατάλογος λαβής | 40074 | 73 | Ανάγνωσης-γραφής | 03/06 | |
| AO3 | Κατάλογος λαβής | 40075 | 74 | Ανάγνωσης-γραφής | 03/06 | 4AO |
| AO4 | Κατάλογος λαβής | 40076 | 75 | Ανάγνωσης-γραφής | 03/06 | |
Περίπου υπολογισμός αξίας
Αναλογική εισαγωγή
Η ανώτατη αξία σειράς μέτρου της αναλογικής ενότητάς μας είναι: 0X7FFF
1. Άμεσα ρεύμα και τάση μέτρου
Ακριβές value=value εσείς σειρά read/0x7FFF*max
Παραδείγματος χάριν: για να διαβάσει τη 1$η μετάβαση της εισαγμένης αξίας της ενότητας (με την ανώτατη σειρά 0-20mA)
Κατάλογος 0x0008 (αναλογική εισαγωγή της 1$ης μετάβασης)
Ανατροφοδότηση: 0x3801
Τρέχουσα αξία: (0x3801/0x7FFF) *20mA=8.7509mA
2. Για να μετρήσει την αξία του αισθητήρα (4-20mA, αισθητήρας επιπέδων μέτρων 0-6)
Εάν ανατροφοδοτήστε η αξία είναι λιγότερο από 6554, η αξία επιπέδων είναι 0
Εάν ανατροφοδοτήστε η αξία είναι μεγαλύτερη από 6554, σειρές *measure επιπέδων value= (αξία καλληεργημένος-6554)/(32767-6554)
Παραδείγματος χάριν: ανατροφοδοτήστε την αξία είναι 0X3801, κατόπιν η αντίστοιχη αξία επιπέδων είναι: ((0X3801-6554)/26213) μετρητής *6 meter=1.7815
Αναλογική παραγωγή
Η ανώτατη σειρά μέτρου της αναλογικής ενότητας είναι: 0x7FFF
Άμεσα ρεύμα παραγωγής ελέγχου και τάση
Γράψτε τον κατάλογο value=current ή την αξία τάσης/το μέτρο range*0x7FFF
Παραδείγματος χάριν: για να ελέγξει τη 1$η μετάβαση της αναλογικής ενότητας η της οποίας ανώτατη σειρά μέτρου είναι 0-20mA
Κατάλογος 0x0048 (αναλογική παραγωγή της 1$ης μετάβασης)
Για να γράψει την αξία καταλόγων: (8.75/20mA) *0X7FFF =14336=0x3800
