Τύπος τάσης: | 0-2V | Τρέχων τύπος: | 4-20mA |
---|---|---|---|
RS485 τύπος: | Modbus RS485 | Εξεταστικός τύπος: | temperature/EC/Mosture |
Υψηλό φως: | έξυπνος ελεγκτής άρδευσης,ασύρματος ελεγκτής ψεκαστήρων |

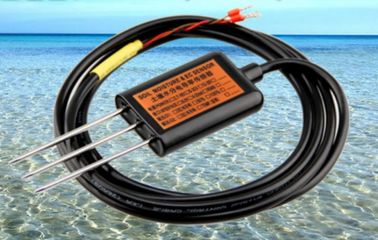

LS-EC100 ασύρματος αισθητήρας εδαφολογικής αγωγιμότητας ελεγκτών άρδευσης για την υγρασία/τη θερμοκρασία
LS-EC100 ο αισθητήρας εδαφολογικής αγωγιμότητας έχει τη σταθερή απόδοση και την υψηλή ευαισθησία. Χρησιμοποιείται για να ελέγξει και να μελετήσει την εδαφολογική αλατότητα. Σαν σημαντικό εργαλείο για τον έλεγχο εδαφολογικής υγρασίας, LS-EC100 χρησιμοποιείται ευρέως για το επιστημονικό πείραμα, νερό-που σώζει την άρδευση, το θερμοκήπιο, το λουλούδι και τη φυτική άρδευση, άρδευση εγκαταστάσεων, εδαφολογική μέτρηση, κατεργασία ύδατος αποβλήτων, γεωργία που ελέγχει και ούτω καθεξής.
LS-EC100 ο αισθητήρας έχει τα ακόλουθα χαρακτηριστικά:
(1) μπορεί να μετρήσει την αγωγιμότητα του χώματος, της λύσης λιπάσματος, και άλλων θρεπτικών ουσιών.
(2) με τα ειδικά υλικά κραμάτων, το ηλεκτρόδιο μπορεί να αντέξει τον ισχυρό εξωτερικό αντίκτυπο για να αποτρέψει τη ζημία.
(3) καλό sealness, μη-corrosiveness του οξέος και αλκάλιο. Μπορέστε να θαφτείτε στο χώμα ή να ριχτείτε άμεσα στο νερό για τη μακροπρόθεσμη δυναμική ανίχνευση.
(4) υψηλή ακρίβεια, γρήγορη απάντηση, καλή ανταλλαξιμότητα, βυσματωτό σχέδιο ελέγχων για να εξασφαλίσει ακριβή μέτρηση, αξιόπιστη απόδοση.
(5) τέλειο κύκλωμα προστασίας. Τα είδη παραγωγής σημάτων διασυνδέουν προαιρετικό.
Παράμετρος τεχνικής
Παράμετρος τεχνικής | |||
Τύπος παραγωγής σημάτων |
Παραγωγή τάσης: 0-2V (σύνθετη αντίσταση παραγωγής: 0 ωμ) |
Τρέχουσα παραγωγή: 4-20mA (αντίσταση φορτίων <500ohm> |
RS485 λιμένας Πρωτόκολλο Modbus |
Παροχή ηλεκτρικού ρεύματος | 3.6-30V/DC | 12-30V/DC | 3.6-30V/DC |
Στατική κατανάλωση ισχύος | συνεχές ρεύμα του 6mA@24V |
συνεχές ρεύμα του 50mA@24V (τρέχουσα παραγωγή 2 καναλιών: 20mA) |
συνεχές ρεύμα του 6mA@24V |
Σειρά μέτρου |
2 τύποι: 0-50%, 0-100% Ψήφισμα: 0-50% 0,03%, 50-100% 1% Ακρίβεια: 0-50% 2%, 50-100% 3% |
||
Σειρά αγωγιμότητας |
05000us/cm, 10000us/cm, 20000us/cm προαιρετικά 010000us/cm 10us/cm, 10000020000us/cm 50us/cm Ακρίβεια: 010000us/cm, ±3% 1000020000us/cm, ±5% |
||
Αποζημίωση θερμοκρασίας |
κατασκευή-στον αισθητήρα αποζημιώσεων θερμοκρασίας, σειρά 0-50℃ αποζημιώσεων |
||
Σειρά μέτρου θερμοκρασίας | σειρές: - 40~80℃, ψήφισμα: 0.1℃, ακρίβεια: ±0.5℃ | ||
Μέθοδος μέτρησης |
Υγρασία: FDR Αγωγιμότητα: Γέφυρα εναλλασσόμενου ρεύματος βούλωμα στο χώμα ή βυθισμένος στη λύση άμεσα. |
||
Επίπεδο IP | IP68 | ||
Εργασιακό περιβάλλον | -40~85℃ | ||
Υλικό ελέγχων | ειδικά σχεδιασμένα αντιδιαβρωτικά ηλεκτρόδια | ||
Υλικό σφραγίδων | μαύρη φλόγα - εποξική ρητίνη καθυστερούντω | ||
Εγκατάσταση του τρόπου | Εντελώς θαμμένο ή ένθετο ελέγχων στη λύση | ||
Μήκος καλωδίων | Συμβατικά 2m, ή το μήκος προσαρμόζουν | ||
Τρόπος σύνδεσης | Προ εγκατεστημένα πιεσμένα στο κρύο τερματικά | ||
Διάσταση | 45*15*145mm | ||
Μήκος ηλεκτροδίων | 70mm |
Μέθοδος καλωδίωσης
Τύποι | Διάγραμμα καλωδίωσης |
Τύπος παραγωγής τάσης |
Κόκκινο V+: Παροχή ηλεκτρικού ρεύματος Μαύρο Γ: Έδαφος της παροχής ηλεκτρικού ρεύματος Μπλε O1: σήμα παραγωγής (θερμοκρασία) Καφετί Ο2: σήμα παραγωγής (ηλεκτρονική αγωγιμότητα) |
Τρέχων τύπος παραγωγής |
Κόκκινο V+: Παροχή ηλεκτρικού ρεύματος Μαύρο Γ: Έδαφος της παροχής ηλεκτρικού ρεύματος Μπλε O1: σήμα παραγωγής (θερμοκρασία) Καφετί Ο2: σήμα παραγωγής (ηλεκτρονική αγωγιμότητα) |
Πρωτόκολλο RS485 Modbus |
Κόκκινο V+: Θετικό παροχής ηλεκτρικού ρεύματος Μαύρο Γ: Έδαφος της παροχής ηλεκτρικού ρεύματος Κίτρινο T+: RS485+/A/T+ Άσπρο τ: RS485-/B/T- Πράσινο ΣΥΝΟΛΟ: συνδέοντας με V+ (θετικό δύναμης), η δύναμη επάνω, αυτό εισάγεται στον τρόπο οργάνωσης Συνδέοντας με το Γ (έδαφος δύναμης) ή καμία σύνδεση, δύναμη επάνω, εισάγεται για να τρέξει τον τρόπο |
