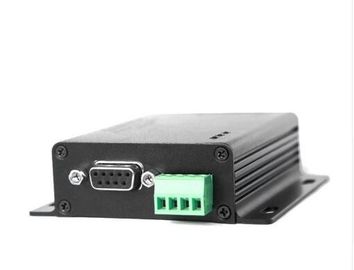

433MHz RF DTU ασύρματος RS485 πομποδεκτών δέκτης συσκευών αποστολής σημάτων ενότητας RF της Lora SX1278 Uhf
Εισαγωγές DTU
LS-LR-DTU30 είναι ένα 433MHz, ασύρματη μονάδα μετάδοσης στοιχείων βιομηχανικός-βαθμού 1W με την υψηλή σταθερότητα. Το DTU χρησιμοποιεί το κύριο τσιπ SX1278, μετάδοση απλωμένου φάσματος της LORA, παραγωγή επιπέδων RS232/485. Το DTU υιοθετεί τον αποδοτικό κυκλικό αλγόριθμο κωδικοποίησης διορθώσεων λάθους παρεμβολής λευκών σελίδων, ο οποίος έχει την υψηλή αποδοτικότητα κωδικοποίησης και την καλή δυνατότητα διορθώσεων λάθους. Στην περίπτωση της ξαφνικής παρέμβασης, το DTU μπορεί να διορθώσει τα διακεκομμένα πακέτα στοιχείων, και η μέγιστη συνεχής διόρθωση λάθους είναι εξηντατετράμπιτη, το οποίο βελτιώνει πολύ την αποσυμφορητική απόσταση δυνατότητας και μετάδοσης του DTU, και ελλείψει του αλγορίθμου διορθώσεων λάθους, αυτό το πακέτο λάθους μπορεί μόνο να απορριφθεί. Η χρησιμοποίηση της τεχνολογίας απλωμένου φάσματος της LORA κάνει την ενότητα να έχει μια μεγαλύτερη απόσταση επικοινωνίας.
LS-LR-DTU30 έχει δύο είδη τρόπων λειτουργίας και μπορεί να μεταστραφεί όταν απαιτούνται. Ο διαφανής τρόπος μετάδοσης είναι χρήση για τη διαφανή μετάδοση στοιχείων. Ο τρόπος διαμόρφωσης είναι χρήση για την αλλαγή των παραμέτρων επικοινωνίας του DTU.
LS-LR-DTU30 η λειτουργούσα συχνότητα είναι 410MHz ~ 441MHz, συνολικά 32 κανάλια, το διάστημα κάθε καναλιού είναι 1M.
Ηλεκτρική παράμετρος:
Αριθ. | Στοιχείο | Λεπτομέρειες παραμέτρου | Περιγραφή |
1 | Μέγεθος | 82 * 62 *25mm | Χωρίς κεραία |
2 | Βάρος | 133g | Χωρίς κεραία |
3 | Ζώνη συχνότητας | Προεπιλογή: 433MHz |
410~441MHz κανάλι: 32, 433±5MHz (που συστήνεται) |
4 | Κατοικία | Κράμα αργιλίου | Μαύρος |
5 | Συνδετήρας |
RS485: 1*4*3.81mm RS232: DB9 |
Βίδωμα Τυποποιημένο DB9, τρύπα |
6 | Τάση ανεφοδιασμού | 8 συνεχές ρεύμα ~ 28V | Σημείωση: η τάση υψηλότερη από 28V είναι απαγορευμένη |
7 | Επίπεδο επικοινωνίας | RS232/RS485 | Διαθέσιμος για RS232 και RS485 |
8 | Σειρά λειτουργίας | 3000m |
Όρος δοκιμής: σαφής και ανοιχτή περιοχή & 20dBm, κέρδος κεραιών: 5dBi, ύψος: > 2m, ποσοστό στοιχείων αέρα: 2.4kbps |
9 | Διαβίβαση της δύναμης | Μέγιστο 30dBm | Περίπου 1W, μπορεί να διαμορφωθεί σε 20, 17, 14, 10dBm |
10 | Λήψη της ευαισθησίας | -130dBm/2.4kbps | Η ευαισθησία δεν έχει καμία σχέση με baud το ποσοστό και το συγχρονισμό |
11 | Ποσοστό στοιχείων αέρα | 2.4kbps | Μπορέστε να διαμορφωθείτε σε 0,3, 1,2, 2,4, 4,8, 9,6, 19.2kbps |
12 | Εφεδρικό ρεύμα | 14mA | Τρόπος 3 (παροχή ηλεκτρικού ρεύματος: 12V) |
13 | Διαβίβαση του ρεύματος | 126mA/20dBm | >300mA (που συστήνονται) |
14 | Λήψη του ρεύματος | 28mA | 12V |
15 | Διεπαφή επικοινωνίας | RS232/RS485 |
8N1, 8E1, 8O1 Οκτώ είδη baud UART ποσοστού, από το 1200 σε 115200 BPS (προεπιλογή: 9600) |
16 | Οδήγηση του τρόπου | RS232/RS485 | Μπορέστε να διαμορφωθείτε στο αντιφατικό/υψηλό τράβηγμα, ανοικτός-αγωγός |
17 | Διαβίβαση του μήκους | απομονωτής 512 ψηφιολέξεων | 58 ψηφιολέξεις ανά συσκευασία |
18 | Λήψη του μήκους | απομονωτής 512 ψηφιολέξεων | 58 ψηφιολέξεις ανά συσκευασία |
19 | Διεύθυνση | 65536 διαμορφώσιμες διευθύνσεις | Εύκολος για το δίκτυο, τη ραδιοφωνική μετάδοση και τη σταθερή μετάδοση |
20 | Υποστήριξη RSSI | Ενσωματωμένη ευφυής επεξεργασία | - |
21 | Τύπος κεραιών | Sma-Κ | Εξωτερική τρύπα νημάτων |
22 | Λειτουργούσα θερμοκρασία | -40 ~ +85℃ | Βιομηχανικός βαθμός |
23 | Λειτουργούσα υγρασία | 10% ~ 90% | Σχετική υγρασία, καμία συμπύκνωση |
24 | Θερμοκρασία αποθήκευσης | -40 ~ +125℃ |
Βιομηχανικός βαθμός
|
Ρύθμιση εργοστασίων DTU
Αριθμός τύπων DTU |
συχνότητα εργασίας (MHZ) |
Διεύθυνση ταυτότητας (ΔΕΚΑΕΞΑΔΙΚΟ) |
Κανάλι εργοστασίων |
Ποσοστό αέρα (Kbps) |
Ποσοστό τμηματικών λιμένων (BPS) |
Σχήμα τμηματικών λιμένων |
Διαβίβαση της δύναμης (MW) |
LS-LR-DTU30 | 433.00 | 0x1234 | 23channel | 2.4 | 9600 | 8N1 | 1000 |
Τρόποι εργασίας
Η ενότητα έχει δύο λειτουργούντες τρόπους, που μπορούν να παρατηρηθούν από το δείκτη ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗΣ, λεπτομέρειες παρουσιάζεται στον ακόλουθο πίνακα:
τρόποι (0-1) | Φως δεικτών ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗΣ | Εισαγωγή τρόπου | Παρατηρήσεις |
διαφανής διαβιβάζοντας τρόπος 0 | από | Ανοικτή, ασύρματη ανοικτή, διαφανής μετάδοση τμηματικών λιμένων | Ο δέκτης πρέπει να είναι στον τρόπο 0 |
1 τρόπος διαμόρφωσης |
Οι παράμετροι DTU μπορούν να διαμορφωθούν | Για περισσότερες λεπτομέρειες παρακαλώ δείτε τις παραμέτρους εργασίας |
