Παραγωγή δύναμης: | 5w | Συχνότητα: | VHF/UHF |
---|---|---|---|
Απόσταση: | 10km Los | Διεπαφή: | RS232/RS485/TTL |
Baud ποσοστό: | 1200bps/2400bps | Εφαρμογή: | ναυτικό |
Υψηλό φως: | ψηφιακή ακουστική ενότητα,ασύρματη ακουστική ενότητα πομποδεκτών |

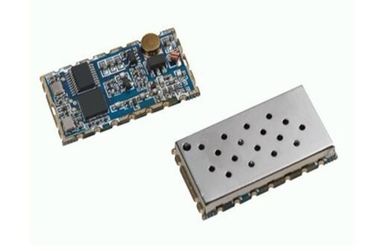

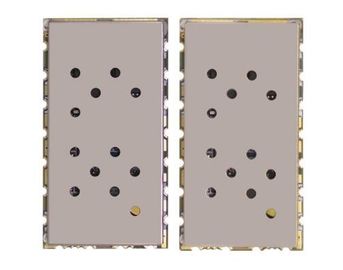

400-480mhz ψηφιακό ραδιο κινητό VHF 134-174MHz 5W όλος--ένα 10Km ψηφιακή ομιλούσα ταινία Wakie
Χαρακτηριστικά γνωρίσματα:
* Συχνότητα: 400 ~ 480 MHZ (UHF)
* 134~174MHZ (VHF)
* Tx και συχνότητα Rx, Tx και Rx CTCSS, CDCSS μπορούν να τεθούν μόνο.
* Εύρος ζώνης 12.5/25KHz
* Δύναμη παραγωγής μέχρι 1 W
* Απόσταση μετάδοσης μέχρι 3,5 έως 5 χλμ στη ανοιχτή περιοχή
* Ευαισθησία: - 124 DBM
* Μικρό μέγεθος
* Ενσωματωμένο EEPROM, κρατημένος στοιχεία αμετάβλητος που τροφοδοτείται ακόμη και μακριά
* 38 CTCSS
* 166 CDCSS
* πλατσούρισμα 8 επιπέδων
* διευθετήσιμος τόμος 8
* υψηλός - η μικρή δύναμη είναι προαιρετική (500 MW) - 1w
* ευρύ φάσμα της τάσης εργασίας 3,3 έως 5,5 Β
* 1 PPM κρυστάλλου KDS TCXO
Εφαρμογή:
* μικρή ομιλούσα ταινία walkie
* Αόρατο σύστημα ενδοσυνεννοήσεων
* Αθλητικά προϊόντα
* χτίζοντας κοινοτικό σύστημα ασφαλείας
* ακουστικό σύστημα παρακολούθησης
Καθορισμός καρφιτσών:
Καρφώστε το αριθ. | Όνομα σημάτων | Καθορισμός | Περιγραφή | Παρατηρήσεις | ||
Δύναμη | 1 | VCC | DC12V±10% | Μέγιστο ρεύμα μετάδοσης: 1.5A | ||
2 | GND | Να στηρίξει της παροχής ηλεκτρικού ρεύματος | ||||
Βάση σημάτων | 1 | GND | Να στηρίξει του σήματος δύναμης | |||
2 | Α (TXD) | Λήψη στοιχείων | TTL TX/RS232 TX/RS485-Α | Επιλέξτε ενός | ||
3 | Β (RXD) | Διαβίβαση στοιχείων | TTL RX/RS232 RX/RS485-Β | |||
4 | NC | |||||
5 | DGND | Να στηρίξει του σήματος | ||||
6 | PTT | Ήχος που διαβιβάζει τον έλεγχο | ||||
7 | MIC ΜΈΣΑ | Έλεγχος εισαγωγής μικροφώνων | ||||
8 | ΟΜΙΛΗΤΗΣ ΕΞΩ | Έλεγχος παραγωγής ομιλητών | ||||
9 | ΔΟΚΙΜΗ | Δοκιμή εργοστασίων |
Καθορισμός καρφιτσών
Καρφώστε το αριθ. | Όνομα σημάτων | Καθορισμός | Περιγραφή | Παρατηρήσεις | ||
Δύναμη | 1 | GND |
Να στηρίξει της παροχής ηλεκτρικού ρεύματος
|
|||
2 | VCC | DC12V±10% | Μέγιστο ρεύμα μετάδοσης: 1.5A | |||
Βάση σημάτων | 1 | RxD (TTL) | Λήψη στοιχείων TTL | |||
2 | Α (TXD) | Λήψη στοιχείων | RS232 TX/RS485-Α | Επιλέξτε ενός | ||
3 | Β (RXD) | Διαβίβαση στοιχείων | RS232 RX/RS485-Β | |||
4 |
TxD (TTL) |
Διαβίβαση στοιχείων TTL | ||||
5 | DGND | Να στηρίξει του σήματος | ||||
6 | PTT | Ήχος που διαβιβάζει τον έλεγχο | ||||
7 | MIC ΜΈΣΑ | Έλεγχος εισαγωγής μικροφώνων | ||||
8 | ΟΜΙΛΗΤΗΣ ΕΞΩ | Έλεγχος παραγωγής ομιλητών | ||||
9 | ΔΟΚΙΜΗ | Δοκιμή εργοστασίων |
