2 ασύρματες αναλογικές αναλογικές εισαγωγή και παραγωγή 433MHz ενότητας 0-5V καναλιών
Εισαγωγή

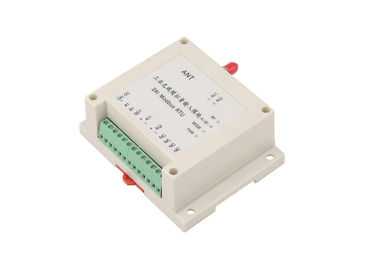

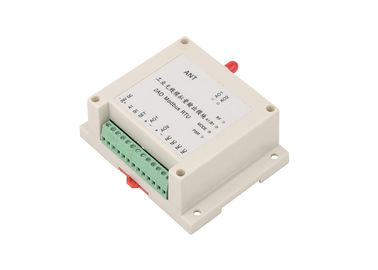

Αυτό το σύστημα περιλαμβάνει μια αναλογική ενότητα εισαγωγής LS-RAI02 2ch και μια ενότητα αναλογικής παραγωγής LS-RAO02.2ch
Είναι εντάξει για το αναλογικό σήμα να διαβιβάσει 0-5V ή 4-20mA ή 0-10V
Η απόσταση ελέγχου καλύπτει 2km Los
Μια δευτερεύουσα αναλογική εισαγωγή, μια δευτερεύουσα αναλογική παραγωγή
LS-RAI02 παράμετρος
| Συχνότητα |
433MHz ή 450MHz ή 470MHz ή Lora |
| Παραγωγή δύναμης |
1W |
| Προϊόντα |
2AI |
| Τύπος εισαγωγής |
4-20mA ή 0-5V ή 0-10V |
| Τύπος παραγωγής |
4-20mA ή 0-5V ή 0-10V |
| Αναλογία ψηφίσματος |
24 μπιτ |
| Ακρίβεια |
±0.02% |
| Παροχή ηλεκτρικού ρεύματος |
9-36V το συνεχές ρεύμα χρησιμοποιεί συνήθως το συνεχές ρεύμα 24V |
| Διεπαφή |
Rs-485 |
| Διοχετεύστε το αριθ. |
16ch προκαθορίστε, μπορεί να προγραμματίσει μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |

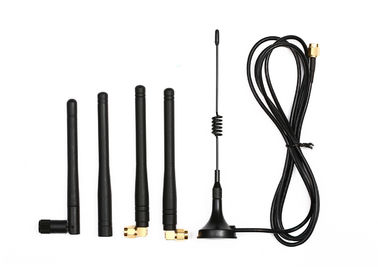

| Κεραία |
Sucker κεραία με το καλώδιο 1.5m |
| Θερμοκρασία εργασίας |
-35 °C ~ +75 °C βιομηχανικό |
| Υγρασία εργασίας |
10%-90% σχετική υγρασία, καμία συμπύκνωση |
| Διάσταση |
115×90×40 (χιλ.) |
| Τρόπος αποτυπώσεων |
Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική DIN |
LS-RAO02 παράμετρος
| Συχνότητα |
433MHz ή 450MHz ή 470MHz ή Lora |
| Παραγωγή δύναμης |
1W |
| Προϊόντα |
2AO |
| Τύπος εισαγωγής |
4-20mA ή 0-5V ή 0-10V |
| Τύπος παραγωγής |
4-20mA ή 0-5V ή 0-10V |
| Αναλογία ψηφίσματος |
24 μπιτ |
| Ακρίβεια |
±0.02% |
| Παροχή ηλεκτρικού ρεύματος |
9-36V το συνεχές ρεύμα χρησιμοποιεί συνήθως το συνεχές ρεύμα 24V |
| Διεπαφή |
Rs-485 |
| Διοχετεύστε το αριθ. |
16ch προκαθορίστε, μπορεί να προγραμματίσει μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |
| Κεραία |
Sucker κεραία με το καλώδιο 1.5m |
| Θερμοκρασία εργασίας |
-35 °C ~ +75 °C βιομηχανικό |
| Υγρασία εργασίας |
10%-90% σχετική υγρασία, καμία συμπύκνωση |
| Διάσταση |
115×90×40 (χιλ.) |
| Τρόπος αποτυπώσεων |
Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική DIN |
Εφαρμογή:
Ασύρματοι έλεγχοι αντλιών
Αυτοματοποιήστε το επίπεδο δεξαμενών σας χωρίς τρέξιμο του καλωδίου μεταξύ της αντλίας φρεατίων και της δεξαμενής. Οι ασύρματοι έλεγχοι αντλιών σας κερδίζουν χρόνο και χρήματα.
Ασύρματος έλεγχος επιπέδων δεξαμενών
ο απλός ασύρματος έλεγχος του επιπέδου δεξαμενών σας από μια μακρινή θέση και λαμβάνει τις κρίσιμες αναπροσαρμογές θέσης.
Έξυπνη γεωργία
Άρδευση άξονα, εδαφολογική πίεση και έλεγχος θερμοκρασίας
Αναγραφή στοιχείων
Το Wirelessly αποκτά και καταγράφει τα διάφορα στοιχεία από μια μακρινή θέση χρησιμοποιώντας την αναλογική I/O ενότητά μας
Έλεγχος στοιβαχτών
Η έναρξη και σταματά το στοιβαχτή σας/reclaimir. Συνδέστε το PLC στο κέντρο ελέγχου με το στοιβαχτή και reclaimer.
Ασύρματη συλλογή σημάτων αισθητήρων
0-5V ή 4-20mA επισημαίνουν την ασύρματη μετάδοση
Επικοινωνία Modbus RTU και αντίστοιχη αξία
Τύποι καταλόγων:
| Τύποι καταλόγων |
Διαβασμένη εντολή |
Γράψτε την εντολή
(Εντολή ελέγχου)
|
Δύναμη μακριά |
Λειτουργία |
| Κατάλογος λαβής |
0x01 |
Εισαγωγή --όχι υποστήριξη
Παραγωγή--υποστήριξη
|
Να μην κρατήσει |
Μπορέστε να διαβάσετε την αξία εισαγωγής |
| 0x03 |
Α. κρατήστε τον κατάλογο
1. Αναλογική αξία εισαγωγής: 0x0008~0x000B
2. Αξία αναλογικής παραγωγής: 0x0048~0x004B
Β: Πώς να διαβάσει
Κατάλογος λαβής: μπορέστε να διαβάσετε 4 αναλογική εισαγμένη ή να ελέγξετε την αναλογική παραγωγή 4 κάποτε
Καταχωρήστε τον τρόπο ελέγχου
| AI/AO |
Ολοκληρωμένο κύκλωμα |
Διαβάστε
γράψτε
|
Ταυτότητα λειτουργίας |
υποστήριξη στοιχείων |
| Αριθ. |
Τύπος ολοκληρωμένου κυκλώματος |
ΤΑΥΤΌΤΗΤΑ PLC |
Ταυτότητα Modbus |
| AI1 |
Κατάλογος λαβής |
40009 |
8 |
Διαβάστε |
03 |
2AI/4AI |
| AI2 |
Κρατήστε τον κατάλογο |
40010 |
9 |
Διαβάστε |
03 |
| AI3 |
Κρατήστε τον κατάλογο |
40011 |
10 |
Διαβάστε |
03 |
4AI |
| AI4 |
Κρατήστε τον κατάλογο |
40012 |
11 |
Διαβάστε |
03 |
| AO1 |
Κρατήστε τον κατάλογο |
40073 |
72 |
Ανάγνωσης-γραφής |
03/06 |
2AO/4AO |
| AO2 |
Κατάλογος λαβής |
40074 |
73 |
Ανάγνωσης-γραφής |
03/06 |
| AO3 |
Κατάλογος λαβής |
40075 |
74 |
Ανάγνωσης-γραφής |
03/06 |
4AO |
| AO4 |
Κατάλογος λαβής |
40076 |
75 |
Ανάγνωσης-γραφής |
03/06 |
Περίπου υπολογισμός αξίας
Αναλογική εισαγωγή
Η ανώτατη αξία σειράς μέτρου της αναλογικής ενότητάς μας είναι: 0X7FFF
1. Άμεσα ρεύμα και τάση μέτρου
Ακριβές value=value εσείς σειρά read/0x7FFF*max
Παραδείγματος χάριν: για να διαβάσει τη 1$η μετάβαση της εισαγμένης αξίας της ενότητας (με την ανώτατη σειρά 0-20mA)
Κατάλογος 0x0008 (αναλογική εισαγωγή της 1$ης μετάβασης)
Ανατροφοδότηση: 0x3801
Τρέχουσα αξία: (0x3801/0x7FFF) *20mA=8.7509mA
2. Για να μετρήσει την αξία του αισθητήρα (4-20mA, αισθητήρας επιπέδων μέτρων 0-6)
Εάν ανατροφοδοτήστε η αξία είναι λιγότερο από 6554, η αξία επιπέδων είναι 0
Εάν ανατροφοδοτήστε η αξία είναι μεγαλύτερη από 6554, σειρές *measure επιπέδων value= (αξία καλληεργημένος-6554)/(32767-6554)
Παραδείγματος χάριν: ανατροφοδοτήστε την αξία είναι 0X3801, κατόπιν η αντίστοιχη αξία επιπέδων είναι: ((0X3801-6554)/26213) μετρητής *6 meter=1.7815
Αναλογική παραγωγή
Η ανώτατη σειρά μέτρου της αναλογικής ενότητας είναι: 0x7FFF
Άμεσα ρεύμα παραγωγής ελέγχου και τάση
Γράψτε τον κατάλογο value=current ή την αξία τάσης/το μέτρο range*0x7FFF
Παραδείγματος χάριν: για να ελέγξει τη 1$η μετάβαση της αναλογικής ενότητας η της οποίας ανώτατη σειρά μέτρου είναι 0-20mA
Κατάλογος 0x0048 (αναλογική παραγωγή της 1$ης μετάβασης)
Για να γράψει την αξία καταλόγων: (8.75/20mA) *0X7FFF =14336=0x3800
