| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KSE |
| Πιστοποίηση: | UL, ISO |
| Ποσότητα παραγγελίας min: | 5 |
| Τιμή: | Negociate |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3-35 ημέρες |
| Όροι πληρωμής: | Μ / Τ, το PayPal, Western Union |
| Δυνατότητα προσφοράς: | 1000000pcs/month |
| στρώμα: | Πολυστρωματικός | Χρώμα: | πράσινο |
|---|---|---|---|
| Μέγεθος: | Προαιρετικό | Πάχος: | Προαιρετικό |
| Υψηλό φως: | Ορθογωνικής τυπωμένων κυκλωμάτων,πολυ πίνακας κυκλωμάτων στρώματος |
||

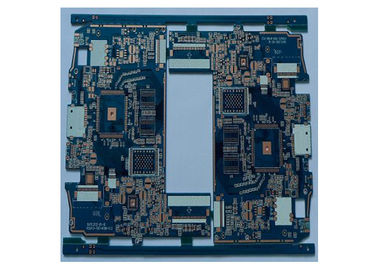

PCB για την πολυστρωματική υπηρεσία PCB καλής ποιότητας PCB προϊόντων αυτοματοποίησης βιομηχανίας
Το εργοστάσιό μας παρέχει την υπηρεσία PCB και PCBA.
Σαν επαγγελματικό κατασκευαστή του τυπωμένου πίνακα κυκλωμάτων, το εργοστάσιο PCB μας έχει εστιάσει στην παραγωγή του PCB για περισσότερο από 16 έτη
Μπορούμε να προσφέρουμε σε 24 ώρες τη γρήγορη υπηρεσία δειγμάτων για ενιαίος-πλαισιωμένο και double-sided PCBs, υπηρεσία 72 ωρών για 4 έως 10 στρώματα PCB. Το εργοστάσιο πήρε ISO9001: 2008 από DEKRA. Το 2011, πήρε UL και CQC. Το 2013, πέρασε ISO/TS16949 από DEKRA επίσης.
Παρακαλώ μας στείλετε το gerber με το σχήμα RS274X για την αναφορά.
Λεπτομέρειες
Όνομα προϊόντων: Μαλακός και σκληρός πίνακας
Πάχος φύλλων: 1.6MM
Αριθμός στρωμάτων PCB: έξι στρώματα (4 στρώματα για τους σκληρούς πίνακες και 2 στρώματα για τους μαλακούς πίνακες)
Τύπος διαδικασίας: Shen Jin
Ελάχιστα πλάτος γραμμών/διάστημα γραμμών: 0.05/0.05MM
Ελάχιστο άνοιγμα: 0.1MM
Ειδικά σημεία ελέγχου: λεπτές γραμμές
Δυνατότητα
| Στοιχείο | Τεχνικές παράμετροι | Παρατηρήσεις | ||
| Ελάχιστο πλάτος γραμμών (mil) | 3/4 | Οι μερικές γραμμές 3mil επιτρέπονται | ||
| Ελάχιστο διάστημα (mil) | 3/4 | Οι μερικές γραμμές 3mil επιτρέπονται | ||
| Ελάχιστο δακτυλιοειδές πλάτος δαχτυλιδιών (mil) | VIAS: 3mil | Το παραμένοντα πλάτος δαχτυλιδιών σημαίνει την απόσταση μεταξύ της άκρης τρυπών στο δαχτυλίδι outskirt | ||
| Συστατικές τρύπες: 6mils | ||||
|
Ελάχιστο μέγεθος τρυπών
|
Πάχος πινάκων<2> | 0.1mm | Αναφέρεται στην τελειωμένη τρύπα | |
| Πίνακας Thickness>=2.0mm | Λόγος διάστασης<> | Αναφέρεται στην τελειωμένη τρύπα | ||
| Μέγιστο πάχος πινάκων | Ενιαίος και διπλός που πλαισιώνεται | 5.0mm | ||
| Πολυστρωματικός | 5.0mm | |||
|
Ελάχιστο πάχος πινάκων
|
Ενιαίος και διπλός που πλαισιώνεται | 0.2mm | ||
| Πολυστρωματικός | 4 στρώματα: 0.4mm, 6 στρώματα: 0.7mm, 8 στρώματα: 1.1mm, 10 στρώματα: 1.6mm | |||
| Μέγιστο μέγεθος πινάκων | Ενιαίος και διπλός που πλαισιώνεται | 650 X 1100mm | ||
| Πολυστρωματικός | 650 X 1100mm | |||
| Απόσταση μεταξύ της γραμμής για να επιβιβαστεί στην άκρη | Περίληψη: 0.25mm | |||
| Β-ΠΕΡΙΚΟΠΗ: 0.4mm | ||||
| Μέγιστα στρώματα | 18 στρώματα | |||
| Μάσκα ύλης συγκολλήσεως | Παράθυρο μασκών (mil) | 2/4 | ||
| Γέφυρα μασκών (mil) | 6 | |||
| Χρώμα | Ο πράσινος κίτρινος κόκκινος μπλε λευκός Μαύρος | |||
| Μύθος | Ελάχιστο πλάτος γραμμών (mil) | 5/8 | ||
| Χρώμα | Άσπρος, μαύρος, κίτρινος, ect. | |||
| Επένδυση επιφάνειας | HAL (με το PB ελεύθερο), καλυμμένο Ni/Au, άργυρος, IMM Ni/Au, Sn IMM, άργυρος, OSP κ.λπ. | |||
| Τελειωμένη ανοχή πάχους πινάκων: |
0.2mm Τ<0>
T≥0.8mm, ±8% |
|||
