| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KSE |
| Πιστοποίηση: | UL, ISO |
| Ποσότητα παραγγελίας min: | 5 |
| Τιμή: | Negociate |
| Συσκευασία λεπτομέρειες: | Πρότυπο |
| Χρόνος παράδοσης: | 3-35 ημέρες |
| Όροι πληρωμής: | Μ / Τ, το PayPal, Western Union |
| Δυνατότητα προσφοράς: | 1000000pcs/month |
| στρώμα: | Πολυστρωματικός | Χρώμα: | πράσινο |
|---|---|---|---|
| Μέγεθος: | Προαιρετικό | Πάχος: | Προαιρετικό |
| Υψηλό φως: | Ορθογωνικής τυπωμένων κυκλωμάτων,πολυ πίνακας κυκλωμάτων στρώματος |
||

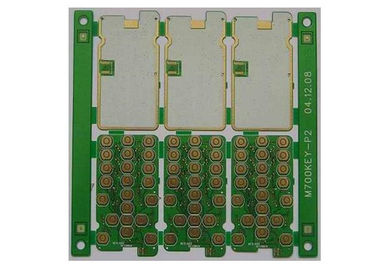

Σαν επαγγελματικό κατασκευαστή του τυπωμένου πίνακα κυκλωμάτων, το εργοστάσιο PCB μας έχει εστιάσει στην παραγωγή του PCB για περισσότερο από 16 έτη.
Τόσο εδώ το συστήνουμε εσείς. Καλωσορίστε για να μας έρθετε σε επαφή με και να στείλετε την έρευνά σας εάν χρειάζεστε το PCB, υπηρεσία PCBA.
Λεπτομέρειες
Πάχος: 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 2.0mm, 2.4mm, 3.0mm,
Πάχος χαλκού: 1OZ, 2OZ, 3OZ προαιρετικό
Η επιφάνεια τελειώνει: HASL, αμόλυβδο HASL, ENIG, OSP, χρυσό δάχτυλο προαιρετικό
Περίγραμμα: CNC δρομολόγηση, Punching περίληψη προαιρετική
Μάσκα ύλης συγκολλήσεως: πράσινος, μπλε, κίτρινος, κόκκινος, και μαύρος προαιρετικός
Τεχνική απαίτηση: ελάχιστο ίχνος: 4mil (0.1mm), ελάχιστη τρύπα: 0.2mm (8mil),
Ποιοτικός σταύλος, τιμή ανταγωνιστική
Δυνατότητα
| Στοιχείο | Τεχνικές παράμετροι | Παρατηρήσεις | ||
| Ελάχιστο πλάτος γραμμών (mil) | 3/4 | Οι μερικές γραμμές 3mil επιτρέπονται | ||
| Ελάχιστο διάστημα (mil) | 3/4 | Οι μερικές γραμμές 3mil επιτρέπονται | ||
| Ελάχιστο δακτυλιοειδές πλάτος δαχτυλιδιών (mil) | VIAS: 3mil | Το παραμένοντα πλάτος δαχτυλιδιών σημαίνει την απόσταση μεταξύ της άκρης τρυπών στο δαχτυλίδι outskirt | ||
| Συστατικές τρύπες: 6mils | ||||
|
Ελάχιστο μέγεθος τρυπών
|
Πάχος πινάκων<2> | 0.1mm | Αναφέρεται στην τελειωμένη τρύπα | |
| Πίνακας Thickness>=2.0mm | Λόγος διάστασης<> | Αναφέρεται στην τελειωμένη τρύπα | ||
| Μέγιστο πάχος πινάκων | Ενιαίος και διπλός που πλαισιώνεται | 5.0mm | ||
| Πολυστρωματικός | 5.0mm | |||
|
Ελάχιστο πάχος πινάκων
|
Ενιαίος και διπλός που πλαισιώνεται | 0.2mm | ||
| Πολυστρωματικός | 4 στρώματα: 0.4mm, 6 στρώματα: 0.7mm, 8 στρώματα: 1.1mm, 10 στρώματα: 1.6mm | |||
| Μέγιστο μέγεθος πινάκων | Ενιαίος και διπλός που πλαισιώνεται | 650 X 1100mm | ||
| Πολυστρωματικός | 650 X 1100mm | |||
| Απόσταση μεταξύ της γραμμής για να επιβιβαστεί στην άκρη | Περίληψη: 0.25mm | |||
| Β-ΠΕΡΙΚΟΠΗ: 0.4mm | ||||
| Μέγιστα στρώματα | 18 στρώματα | |||
| Μάσκα ύλης συγκολλήσεως | Παράθυρο μασκών (mil) | 2/4 | ||
| Γέφυρα μασκών (mil) | 6 | |||
| Χρώμα | Ο πράσινος κίτρινος κόκκινος μπλε λευκός Μαύρος | |||
| Μύθος | Ελάχιστο πλάτος γραμμών (mil) | 5/8 | ||
| Χρώμα | Άσπρος, μαύρος, κίτρινος, ect. | |||
| Επένδυση επιφάνειας | HAL (με το PB ελεύθερο), καλυμμένο Ni/Au, άργυρος, IMM Ni/Au, Sn IMM, άργυρος, OSP κ.λπ. | |||
| Τελειωμένη ανοχή πάχους πινάκων: |
0.2mm Τ<0>
T≥0.8mm, ±8% |
|||
