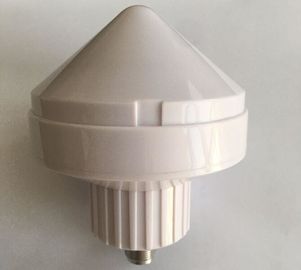

συχνότητα: | 1575.42±5MHz, 1561.098±5 MHZ | Κέρδος: | 38 |
---|---|---|---|
Συνδετήρας: | N-F | Τύπος: | Ενεργός |
Χρήση για: | Σύστημα ΠΣΤ & BDS | Περίφραξη: | Μανιτάρι ABS |
Υψηλό φως: | 50W κεραία μανιταριών ΠΣΤ,κεραία μανιταριών ΠΣΤ BDS,ενεργός κεραία ΠΣΤ 4dBi |
GPS&BDS παράμετρος τεχνικής | |
Συχνότητα (MHZ) |
1575.42±5MHz, 1561.098±5 MHZ |
Κέρδος (dBi) | 38±2 |
Παραγωγή VSWR | ≤ |
Πόλωση | Δεξιά κυκλική πόλωση (RHCP) |
3dB πλάτος ακτίνων | 110±100 |
Παραγωγή LNA (παραγωγή σημείου συμπίεσης 1dB) |
>0dBm |
Από την απόρριψη ζωνών |
φ0 =1575.42MHz φ0 =1575.42MHz+30MHz 12dBc λ. φ0 =1575.42MHz+50MHz 35dBc λ. φ0 =1575.42MHz+100MHz 70dBc λ. φ1 =1561.098MHz φ1 =1561.098MHz-30MHz 12dBc λ. φ1 =1561.098MHz-50MHz 35dBc λ. φ1 =1561.098MHz-100MHz 70dBc λ. |
Απόρριψη μαρμελάδας του μεγάλου σήματος
|
Κατά προσθήκη ενός μεγάλου σήματος 10dBm στο 100MHz από την κεντρική συχνότητα, την κέρδος της κεραίας GPS&BDS θα αλλάξει λιγότερο από 2dB. Κατά προσθήκη ενός μεγάλου σήματος 0dBm στο 60MHz από την κεντρική συχνότητα, την κέρδος της κεραίας GPS&BDS θα αλλάξει λιγότερο από 2dB. Κατά προσθήκη ενός μεγάλου σήματος -10dBm στο 50MHz από την κεντρική συχνότητα, την κέρδος της κεραίας GPS&BDS θα αλλάξει λιγότερο από 2Db. Υπό όλους τους ανωτέρω όρους, ο δέκτης ΠΣΤ μπορεί να λειτουργήσει κανονικά. |
Έξω σύνθετη αντίσταση (W) | 50 |
Παροχή ηλεκτρικού ρεύματος (β) | 4-5.5 |
Κατανάλωση ισχύος (μΑ) | <45ma at="" environmental="" specification=""> |
Παράμετρος τεχνικής GPS&BDS LNA
|
|
Συχνότητα (MHZ) | 1575.42±5 MHZ, 1561.098±5 MHZ |
Κέρδος (dBi) | 34±2 |
Passband κυματισμός |
1575.42M ±1.023MHz: <1db> 1575.42M ±5MHz: <> 1561.098M±5MHz: <> |
Παραγωγή σημείου συμπίεσης LNA 1dB | >0dBm |
Από την απόρριψη ζωνών
|
φ0 =1575.42MHz φ0 =1575.42MHz+30MHz 12dBc λ. φ0 =1575.42MHz+50MHz 35dBc λ. φ0 =1575.42MHz+100MHz 70dBc λ. φ1 =1561.098MHz φ1 =1561.098MHz-30MHz 12dBc λ. φ1 =1561.098MHz-50MHz 35dBc λ. φ1 =1561.098MHz-100MHz 70dBc λ.
|
Αριθμός θορύβου | ≤2.7dB |
Εισαγωγή VSWR | ≤3:1 |
Παραγωγή VSWR | ≤2.5:1 |
Διηλεκτρική παράμετρος τεχνικής κεραιών ΠΣΤ
Συχνότητα: 1575.42±5 MHZ, 1561.098±5 MHZ
Κέρδος: dBi 4
Παραγωγή VSWR: 1,5 μέγιστο
Πόλωση: Δεξιά κυκλική πόλωση (RHCP)
Κεντρική συχνότητα: 1575MHz, 1561.098M
Εύρος ζώνης: 1575.42±5 MHZ, 1561.098±5 MHZ
Impendance: 50W
Απαιτήσεις διεπαφών
Συνδετήρας RF με τη χαρακτηριστική σύνθετη αντίσταση 50 ωμ
Λιμένας κεραιών: N-F τύπος
Απαιτήσεις αξιοπιστίας
Οι δείκτες αξιοπιστίας που απαιτούνται από με διπλό σύστημα λειτουργίας κεραία ΠΣΤ + BDS είναι οι ακόλουθοι:
1. Απόδοση κύματος αστραπής (resistion κύματος, σύμφωνα με τα πρότυπα iec61000-4-5. σε 3kv, 1.2/50us. Σύνθετη αντίσταση 2W παραγωγής. από το όργανο) το ρεύμα είναι περισσότερο από 1.5KA, το μέγεθος του δείγματος είναι ≥3pcs μετά από τη δοκιμή, το δείγμα δεν έχει καμία ανώμαλη εμφάνιση και η ηλεκτρική απόδοση ανταποκρίνεται στις προδιαγραφές.
2. Δείκτης MTBF αξιοπιστίας (MTBF: Σημάνετε ότι ο χρόνος μεταξύ των αποτυχιών) είναι μεγαλύτερος από 100.000 ώρες, που παρέχουν τις εκθέσεις πρόβλεψης, τα στατιστικά στοιχεία και τις εκθέσεις ανάλυσης αποτυχίας.
Απαιτήσεις διαδικασίας
Αμόλυβδος. Το υλικό συμμορφώνεται με τα περιβαλλοντικά πρότυπα της ΕΕ RoHS.
