ασύρματος ελεγκτής άρδευσης PLC HMI 2km 433MHz 1W

Ασύρματο σύστημα βαλβίδων τηλεχειρισμού συστημάτων ελέγχου PLC/HMI άρδευσης ON-OFF

Εισαγωγή

LS-EVC02 είναι ραδιο βασισμένος ηλεκτρικός ελεγκτής βαλβίδων. Έχει το ενσωματωμένο κύκλωμα δαπανών δύναμης, προσθέτοντας μια μπαταρία λίθιου, θα μπορούσατε να χρησιμοποιήσετε τον ανεφοδιασμό ηλιακής ενέργειας. LS-EVC02 είναι ΕΝΤΆΞΕΙ για να ελέγξει 2 ηλεκτρικές βαλβίδες σταθμών 12V και να συνδέσει 1 αισθητήρα πίεσης. Τα συστήματα άρδευσής μας είναι ιδανικά για τις εμπορικές/δημοτικές εφαρμογές όπως ο εξωραϊσμός καλλιεργήσιμου εδάφους, οπωρώνων, οδών και εθνικών οδών, διάμεσοι, πάρκα, εργοτάξια οικοδομής.

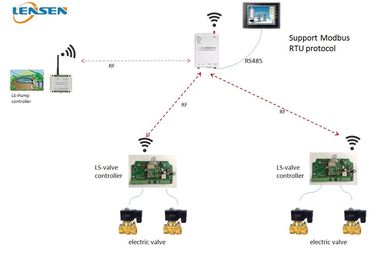

Διάγραμμα εφαρμογής

Αυτό το σύστημα περιλαμβάνει έναν κύριο (LS-R324 ασύρματο DTU) και έναν ελεγκτή αντλιών (LS-RDIO0202 ασύρματο RTU) και μερικούς ηλεκτρικούς ελεγκτές βαλβίδων (LS-EVC02).

Θα μπορούσατε να συνδέσετε LS-R324 ασύρματο DTU με HMI, το λογισμικό PC ή το PLC μέσω του λιμένα RS485. Υποστηρίζουμε το πρωτόκολλο Modbus RTU. Μέσω του προγραμματισμού του ελεγκτή σας, θα μπορούσατε να πραγματοποιήσετε τον τηλεχειρισμό οι κύριες ON-OFF και ηλεκτρικές βαλβίδες αντλιών σας ON-OFF αυτόματα.

Απαιτήσεις συστημάτων

Όλες οι ασύρματες συσκευές στο ίδιο σύστημα πρέπει να χρησιμοποιήσουν το ίδιο κανάλι συχνότητας, με το ίδιο baud ποσοστό, κατόπιν μπορούν να επικοινωνήσουν το ένα με το άλλο. Πρίν χρησιμοποιεί, παρακαλώ ελέγξτε το κανάλι και την ταυτότητα που θέτουν πρώτα. Θα μπορούσατε να χρησιμοποιήσετε την ΕΜΒΥΘΙΣΗ για να θέσετε το κανάλι (παρακαλώ αναφέρετε την ΕΜΒΥΘΙΣΗ που θέτει το μέρος)

Παράμετρος του ηλεκτρικού ελεγκτή βαλβίδων

Παράμετρος RF: 433MHz, παραγωγή δύναμης 1W για τον ασύρματο έλεγχο 2km Los, 9600bps, διεπαφή TTL

Παροχή ηλεκτρικού ρεύματος: 12V συνεχές ρεύμα. Έχουμε το ενσωματωμένο ηλιακό κύκλωμα δαπανών. Θα μπορούσατε να χρησιμοποιήσετε την ηλιακή μπαταρία panel+lithium για να παρέχετε τη δύναμη για αυτόν τον πίνακα.

Τύπος μπαταριών: 12V ιονική μπαταρία ΣΥΝΕΧΟΥΣ λίθιου. Το κύκλωμα δαπανών μας είναι βασισμένο στην ιονική μπαταρία λίθιου 3S. Η ιονική ονομαστική τάση λίθιου είναι 3.6V – 3 X 3,6 = 10.8V, ιονικός πλήρης ισχύ λίθιου είναι 4.2V - 3x4.2=12.6V. Συστήνουμε να χρησιμοποιήσουμε 12V, μπαταρία 10ah. Ή θα μπορούσατε να επιλέξετε την κατάλληλη ικανότητα χορηγώντας τις παρούσες απαιτήσεις εφαρμογής σας.

Ηλιακό πλαίσιο: συστήνουμε να χρησιμοποιήσουμε 18V, ηλιακό πλαίσιο 30W. Θα μπορούσατε να επιλέξετε κατάλληλο που χορηγεί την τοπική συνθήκη ηλιοφάνειάς σας.

Ηλεκτρική βαλβίδα: μπορούμε να οδηγήσουμε 2 σταθμούς των ΣΥΝΕΧΏΝ ηλεκτρικών βαλβίδων 12V

Πώς να συνδέσει την μπαταρία 2 καλωδίων

Σύμφωνα με την ανωτέρω εικόνα, θα μπορούσατε να συνδέσετε 2 διακόπτες ροής του νερού, 2 ηλεκτρικές βαλβίδες και διακόπτες ορίου τους, και 1 αισθητήρα πίεσης με αυτόν τον ελεγκτή. Παρακαλώ συνδέστε μια γραμμή αλλαγής ροής του νερού σας με την καρφίτσα COM, η άλλη γραμμή στην καρφίτσα 2 του ελεγκτή μας ή την καρφίτσα 4 όπως την εικόνα παρουσιάζει (ανεξάρτητα από θετικός και αρνητικός). Συνδέστε δύο ηλεκτρικές βαλβίδες και τις αλλαγές ορίου τους με τις αντίστοιχες καρφίτσες όπως καθοδηγείται. Συνδέστε την μπαταρία και το ηλιακό πλαίσιο σωστά.

Σημείωση: Εάν χρησιμοποιείτε την μπαταρία δύο καλωδίων, παρακαλώ σιγουρευτείτε ότι δύο καλύμματα αλτών συνδέονται.

Οδηγήσεις δύναμης

Οι οδηγήσεις δύναμης πρόκειται να δείξουν τις συνθήκες εργασίας της ασύρματης ενότητας. Όταν η ασύρματη ενότητα είναι επάνω για τα στοιχεία που λαμβάνουν και τα στοιχεία που διαβιβάζουν, η θέληση των οδηγήσεων είναι στο κόκκινο. Όταν η ασύρματη ενότητα είναι στον ύπνο, οι οδηγήσεις είναι ΑΠΌ, σε αυτόν τον τρόπο, δεν μπορεί να διαβιβάσει ή να λάβει τα στοιχεία.

RF ΠΟΥ ΟΔΗΓΕΊΤΑΙ

Οι οδηγήσεις RF είναι στην ασύρματη ενότητα. Όταν στοιχεία που διαβιβάζουν, αναλαμπές των κόκκινων οδηγήσεων, όταν στοιχεία που λαμβάνουν, αναλαμπές των μπλε οδηγήσεων.

Πώς να συνδέσει την μπαταρία 4 καλωδίων

Παρακαλώ αναφέρετε το διάγραμμα καλωδίωσης ανωτέρω.

Εάν χρησιμοποιείτε την τετρασύρματη μπαταρία, ο άλτης ΚΑΠ δεν πρέπει να συνδέσει.

Περίπου η ρύθμιση ΕΜΒΥΘΙΣΗΣ

a. ΕΜΒΥΘΙΣΗ για το κανάλι

Η ΕΜΒΥΘΙΣΗ 1-4 είναι για τη ρύθμιση καναλιών

DIP1 ΣΕ =20 =1

DIP2 ΣΕ =21 =2

DIP3 ΣΕ =22 =4

DIP4 ΣΕ =23 =8

Η ΕΜΒΥΘΙΣΗ 5-8, κανένας καθορισμός τώρα, παρακαλώ τους κρατά ΜΑΚΡΙΑ

b. ΕΜΒΥΘΙΣΗ για την ταυτότητα

DIP1 ΣΕ =20 =1

DIP2 ΣΕ =21 =2

DIP3 ΣΕ =22 =4

DIP4 ΣΕ =23 =8

DIP5 ΣΕ =24 =16

DIP6 ΣΕ =25 =32

DIP7 ΣΕ =26 =64

DIP8 ΣΕ =27 =128

Σημείωση:

a. Εάν υπάρχουν πολλές συσκευές επικοινωνώντας στο ίδιο σύστημα, παρακαλώ θέστε όλων στο ίδιο κανάλι.

b. Εάν θέλετε να αλλάξετε το κανάλι ή την ταυτότητα, παρακαλώ κόψτε τη δύναμή του και κλείστε τον κύριο πρώτα. Κατόπιν αλλάξτε την ΕΜΒΎΘΙΣΗ καναλιών ή ταυτότητας. Τελικά παρέχετε τη δύναμη πάλι. Οι οδηγήσεις εκτός από την κεραία θα αναβοσβήσουν, οδηγήσεων δύναμης ΕΠΆΝΩ, η οποία παρουσιάζει ΕΜΒΎΘΙΣΗ που αλλάζουν επιτυχώς. Οι οδηγήσεις δύναμης δείχνουν όχι ΕΠΆΝΩ την αλλαγή ΕΜΒΎΘΙΣΗΣ αποτυχημένη. Παρακαλώ μας ελάτε σε επαφή με για την αναστοιχειοθέτηση.

c. Αναφορά ΕΜΒΥΘΙΣΗΣ για τον κύριο LS-R324 και ΕΜΒΎΘΙΣΗ για τον ελεγκτή αντλιών LS-RDIO0202. Αυτή η καλή εφαρμογή, LS-R324 είναι κύρια, άλλες είναι όλοι οι σκλάβοι. Θα μπορούσατε να θέσετε τη διαφορετική ταυτότητα για να διαφέρετε οι σκλάβοι.
