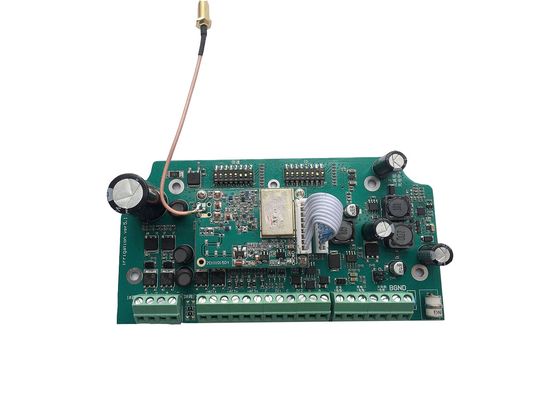

Εισαγωγή

LS-SVC02 είναι ένα ραδιο βασισμένο σωληνοειδές κλείνοντας τον ελεγκτή βαλβίδων με το μάνταλο. Έχει το ενσωματωμένο κύκλωμα δαπανών δύναμης. Προσθέτοντας μια μπαταρία λίθιου, θα μπορούσατε να χρησιμοποιήσετε τον ανεφοδιασμό ηλιακής ενέργειας. LS-SVC02 είναι ΕΝΤΆΞΕΙ για να ελέγξει 2 το σωληνοειδές σταθμών 12V κλείνοντας τις βαλβίδες με το μάνταλο και να συνδέσει 3 αισθητήρες (4-20mA). Τα συστήματα άρδευσής μας είναι ιδανικά για τις εμπορικές/δημοτικές εφαρμογές όπως ο εξωραϊσμός καλλιεργήσιμου εδάφους, οπωρώνων, οδών και εθνικών οδών, διάμεσοι, πάρκα, εργοτάξια οικοδομής.

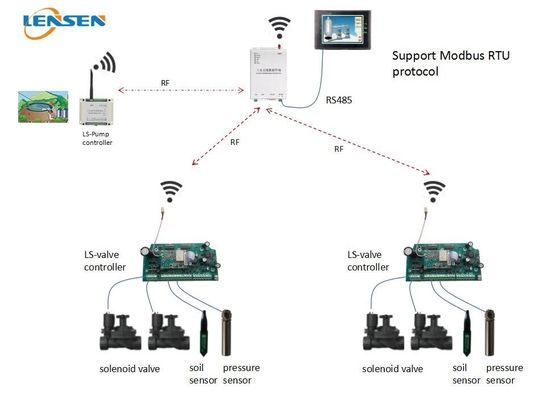

Διάγραμμα εφαρμογής για την αναφορά

Αυτό το σύστημα περιλαμβάνει έναν κύριο (LS-R324 ασύρματο DTU) και έναν ελεγκτή αντλιών (LS-RDIO0202 ασύρματο RTU) και μερικούς ηλεκτρικούς ελεγκτές βαλβίδων (LS-SVC02).

Θα μπορούσατε να συνδέσετε LS-R324 ασύρματο DTU με HMI, το λογισμικό PC ή το PLC μέσω του λιμένα RS485. Υποστηρίζουμε το πρωτόκολλο Modbus RTU. Μέσω του προγραμματισμού του ελεγκτή σας, θα μπορούσατε να πραγματοποιήσετε τον τηλεχειρισμό οι κύριες ON-OFF και ηλεκτρικές βαλβίδες αντλιών σας ON-OFF αυτόματα.

Απαιτήσεις συστημάτων

Όλες οι ασύρματες συσκευές στο ίδιο σύστημα πρέπει να χρησιμοποιήσουν το ίδιο κανάλι συχνότητας, με το ίδιο baud ποσοστό, κατόπιν μπορούν να επικοινωνήσουν το ένα με το άλλο. Πρίν χρησιμοποιεί, παρακαλώ ελέγξτε το κανάλι και την ταυτότητα που θέτουν πρώτα. Θα μπορούσατε να χρησιμοποιήσετε την ΕΜΒΥΘΙΣΗ για να θέσετε το κανάλι και την ταυτότητα (παρακαλώ αναφέρετε την ΕΜΒΎΘΙΣΗ που θέτει το μέρος)

Παράμετρος του ελεγκτή βαλβίδων σωληνοειδών

Παράμετρος RF: 433MHz, παραγωγή δύναμης 1W για τον ασύρματο έλεγχο 2km Los, 9600bps, διεπαφή TTL

Παροχή ηλεκτρικού ρεύματος: 12V συνεχές ρεύμα. Έχουμε το ενσωματωμένο ηλιακό κύκλωμα δαπανών. Θα μπορούσατε να χρησιμοποιήσετε την ηλιακή μπαταρία panel+lithium για να παρέχετε τη δύναμη για αυτόν τον πίνακα.

Τύπος μπαταριών: 12V ιονική μπαταρία ΣΥΝΕΧΟΥΣ λίθιου. Το κύκλωμα δαπανών μας είναι βασισμένο στην ιονική μπαταρία λίθιου 3S. Η ιονική ονομαστική τάση λίθιου είναι 3.6V – 3 X 3,6 = 10.8V, ιονικός πλήρης ισχύ λίθιου είναι 4.2V - 3x4.2=12.6V. Συστήνουμε να χρησιμοποιήσουμε 12V, μπαταρία 10Ah. Θα μπορούσατε να επιλέξετε την κατάλληλη ικανότητα μπαταριών χορηγώντας τις παρούσες απαιτήσεις εφαρμογής σας.

Ηλιακό πλαίσιο: συστήνουμε να χρησιμοποιήσουμε 18V, ηλιακό πλαίσιο 30W. Θα μπορούσατε να επιλέξετε κατάλληλο που χορηγεί την τοπική συνθήκη ηλιοφάνειάς σας.

Ηλεκτρική βαλβίδα: μπορούμε να οδηγήσουμε 2 σταθμούς του σωληνοειδούς ΣΥΝΕΧΏΝ 9-36V τύπων κλείνοντας τις βαλβίδες με το μάνταλο.

Πώς να συνδέσει

Πώς να συνδέσει την μπαταρία 2 καλωδίων

Σύμφωνα με την ανωτέρω εικόνα, θα μπορούσατε να συνδέσετε το σωληνοειδές 2 κλείνοντας τις βαλβίδες, 3 αισθητήρες με το μάνταλο (αναλογική εισαγωγή 4-20mA), 2 διακόπτες ροής (ψηφιακή εισαγωγή) με αυτόν τον ελεγκτή. Παρακαλώ συνδέστε τις βαλβίδες και οι αισθητήρες όπως την εικόνα παρουσιάζουν. Το AI και τα Di είναι παθητικές εισαγωγές. Συνδέστε την μπαταρία και το ηλιακό πλαίσιο σωστά.

Σημείωση: Εάν χρησιμοποιείτε την μπαταρία δύο καλωδίων, παρακαλώ σιγουρευτείτε ότι ο άλτης ΚΑΠ 1 απότομα συνδέει με τον άλτη ΚΑΠ 2 και τα καλύμματα 3 αλτών συνδέουν με τον άλτη ΚΑΠ 4.

Οδηγήσεις δύναμης

Οι οδηγήσεις δύναμης πρόκειται να δείξουν τις συνθήκες εργασίας της ασύρματης ενότητας. Όταν η ασύρματη ενότητα είναι επάνω για τα στοιχεία που λαμβάνουν και τα στοιχεία που διαβιβάζουν, η θέληση των οδηγήσεων είναι στο κόκκινο. Όταν η ασύρματη ενότητα είναι στον ύπνο, οι οδηγήσεις είναι ΑΠΌ, σε αυτόν τον τρόπο, δεν μπορεί να διαβιβάσει ή να λάβει τα στοιχεία.

RF ΠΟΥ ΟΔΗΓΕΊΤΑΙ

Οι οδηγήσεις RF είναι στην ασύρματη ενότητα. Όταν στοιχεία που διαβιβάζουν, αναλαμπές των κόκκινων οδηγήσεων, όταν στοιχεία που λαμβάνουν, αναλαμπές των μπλε οδηγήσεων.

Πώς να συνδέσει την μπαταρία 4 καλωδίων

Παρακαλώ αναφέρετε το διάγραμμα καλωδίωσης ανωτέρω.

Εάν χρησιμοποιείτε την τετρασύρματη μπαταρία, τα καλύμματα αλτών δεν χρειάζονται απότομα να συνδέσουν.

Περίπου η ρύθμιση ΕΜΒΥΘΙΣΗΣ

a. ΕΜΒΥΘΙΣΗ για το κανάλι

Η ΕΜΒΥΘΙΣΗ 1-4 είναι για τη ρύθμιση καναλιών

DIP1 ΣΕ =20 =1

DIP2 ΣΕ =21 =2

DIP3 ΣΕ =22 =4

DIP4 ΣΕ =23 =8

Η ΕΜΒΥΘΙΣΗ 5-8, κανένας καθορισμός τώρα, παρακαλώ τους κρατά ΜΑΚΡΙΑ

Αυτός ο ελεγκτής βαλβίδων έχει 15 κανάλια συνολικά, παρακαλώ αναφέρετε αυτόν τον πίνακα ρύθμισης

• ΕΜΒΥΘΙΣΗ για την ταυτότητα

DIP1 ΣΕ =20 =1

DIP2 ΣΕ =21 =2

DIP3 ΣΕ =22 =4

DIP4 ΣΕ =23 =8

DIP5 ΣΕ =24 =16

DIP6 ΣΕ =25 =32

DIP7 ΣΕ =26 =64

DIP8 ΣΕ =27 =128

Η ταυτότητα είναι τοπική ταυτότητα του ελεγκτή, επίσης ταυτότητα επικοινωνίας Modbus, παρακαλώ αναφέρετε αυτόν τον πίνακα

Ταυτότητα	Θέση ΕΜΒΥΘΙΣΗΣ	Ταυτότητα	Θέση ΕΜΒΥΘΙΣΗΣ	Ταυτότητα	Θέση ΕΜΒΥΘΙΣΗΣ
1		2		3
4		5		6
7		8		9
10		11		12
13		14		15
121		122		123
λίπασμα		αντλία
