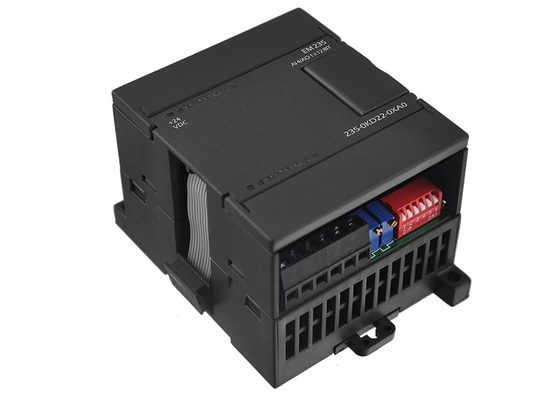

EM235 4AI 1AO αναλογική απόκτηση ελεγκτών λογικής PLC προγραμματίσημη

EM235 4AI 1AO αναλογική απόκτηση ελεγκτών λογικής PLC προγραμματίσημη

Αναλογικό PLC της Κίνας υψηλής επίδοσης χαμηλότερου κόστους PLC αποκτήσεων 4AI 1AO

4AI, 1AO

12 ψηφίσματος μπιτ παραγωγής τάσης

11 τρέχουσας μπιτ παραγωγής ψηφίσματος

τεχνικές παράμετροι

Πρότυπο	EM235 4 αποτελέσματα ×12bits inputs/1
Περιγραφή προϊόντων	4AI, 1AO 12 ψηφίσματος μπιτ παραγωγής τάσης 11 τρέχουσας μπιτ παραγωγής ψηφίσματος
Χαρακτηριστικό γνώρισμα εισαγωγής
Από την τρέχουσα κατανάλωση λεωφορείων	30mA
Από την τρέχουσα κατανάλωση L+	60mA
Απώλεια δύναμης	2W
Αριθμός αναλογικής εισαγωγής	4
Τύπος εισαγωγής σημάτων	Διαφορικό
Μέγιστη τάση εισαγωγής	30V
Μέγιστο ρεύμα εισαγωγής	32mA
Σειρά εισαγωγής Voltange: Unipolar	0~50mV, 0~100mV, 0~500mV, 0~1V, 0~5V, 0~10V
Σειρά εισαγωγής Voltange: Διπολικός	±1V, ±2.5V, ±5V, ±10V ±25mV, ±50mV, ±100mV, ±250mV, ±500mV,
τρέχουσα σειρά εισαγωγής	0~20mA,
Ψήφισμα	12bits
Διπολική, πραγματικού μεγέθους σειρά	0~32,000
Unipolar, πραγματικού μεγέθους σειρά	-32.000 ~+32.000
Ανάλογο στον ψηφιακό χρόνο μετατροπής	<250>
Χαρακτηριστικό γνώρισμα παραγωγής
Αριθμός αναλογικής εισαγωγής	1
Σειρά τάσης εισαγωγής	-10~+10V
Τρέχουσα σειρά εισαγωγής	0~20mA
Inpedance φορτίων
·για τα αποτελέσματα τάσης	Λ.: 5KΩ
·για τα τρέχοντα αποτελέσματα	Max: 0.5KΩ
Ψήφισμα	12 μπιτ παραγωγής τάσης 11 μπιτ τρέχουσας παραγωγής
Σχήμα λέξης στοιχείων
·Displayable: παραγωγή τάσης	-32.000 ~+32.000
·Displayable: τρέχουσα παραγωγή	0~32,000
Βασικό λάθος	±0.5% της μεγάλης έκτασης
Διαστάσεις (W Χ Χ Χ Δ) (χιλ.)	71.2×80×62
Αριθμός διαταγής	Η.Ε 235-0KD22-OXAO



Διάγραμμα καλωδίωσης
