Η ασύρματη αναλογική ενότητα εισαγωγής 4-20mA επισημαίνει την ασύρματη μετάδοση Modbus RTU
Χαρακτήρας

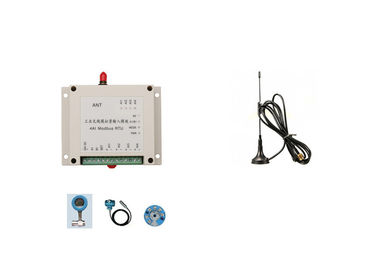

LS-RAI04 4 αναλογική ενότητα εισαγωγής καναλιών
4 κανάλια 4-20mA επισημαίνουν την ασύρματη μετάδοση στο PLC
0-5V ασύρματη μετάδοση αναλογικών σημάτων
0-10V ασύρματη μεταφορά αναλογικών σημάτων
ασύρματος έλεγχος 2km στην περιοχή αυτοματοποίησης βιομηχανίας
Ασύρματα RTU χαρακτηριστικά γνωρίσματα Lensen
- Φορητή συσκευή, DIN-ράγα που τοποθετεί για την εύκολη εγκατάσταση
- Απομονωμένες εισαγωγές
- LEDs για την παροχή ηλεκτρικού ρεύματος, επικοινωνία, εισαγωγή, θέση παραγωγής
- Εύκαμπτη δικτύωση, σημείο για να δείξει ή να δείξει τα multipoints
- ΕΜΒΥΘΙΣΗ για να αλλάξει τους διαφορετικούς τρόπους
- Οι διαφορετικοί τύποι των I/O, Di, AI, AO είναι διαθέσιμοι
- I/O εκτάσιμο
- Σύντομος χρόνος καθυστέρησης
- Εύκολη παράδοση στο δίκτυο RS485, πρωτόκολλο Modbus RTU υποστήριξης
- Σε απευθείας σύνδεση βελτίωση υποστήριξης. Μπορέστε να διαμορφώσετε από τον πελάτη στον καθορισμό του τρόπου
Paramaeters
Συχνότητα | 433MHz ή 450MHz ή 470MHz ή 868MHz/915MHz ή 4G |
Παραγωγή δύναμης | 1W |
Προϊόντα | 4AI |
Τύπος εισαγωγής | 4-20mA ή 0-5V ή 0-10V |
Τύπος παραγωγής | 4-20mA ή 0-5V ή 0-10V |
Αναλογία ψηφίσματος | 24 μπιτ |
Ακρίβεια | ±0.02% |
Παροχή ηλεκτρικού ρεύματος | 9-36V το συνεχές ρεύμα χρησιμοποιεί συνήθως το συνεχές ρεύμα 24V |
Διεπαφή | Rs-485 |
Διοχετεύστε το αριθ. | 15ch προκαθορίστε, μπορεί να προγραμματίσει μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |
Κεραία | Sucker κεραία με το καλώδιο 1.5m |
Θερμοκρασία εργασίας | -35 °C~+75 °C βιομηχανικό |
Υγρασία εργασίας | 10%-90% σχετική υγρασία, καμία συμπύκνωση |
Διάσταση | 115×90×40 (χιλ.) |
Τρόπος αποτυπώσεων | Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική DIN |
Πλεονέκτημα της ασύρματης λύσης
- Κανένα καλώδιο που θάβει ή που διατηρεί, καμία ανάγκη στις τρύπες τρυπανιών στον τοίχο
- Αξιόπιστη επικοινωνία σε όλη την κατεύθυνση, οποιαδήποτε έκταση, ανεξάρτητα από τους λόφους, τοίχοι, δέντρα
- Μείωση κόστους στην εγκατάσταση και τη συντήρηση
- Ραδιόφωνο/Lora που βασίζονται, καμία ανάγκη Διαδίκτυο και μηνιαία αμοιβή, πλήρης ιδιοκτησία του συστήματος
- 4G βασισμένος, υψηλή ταχύτητα, κανένα όριο απόστασης
Επικοινωνία Modbus RTU και αντίστοιχη αξία
Τύποι καταλόγων:
Τύποι καταλόγων | Διαβασμένη εντολή |
Γράψτε την εντολή |
Δύναμη μακριά | Λειτουργία |
Κατάλογος λαβής | 0x01 |
Εισαγωγή --όχι υποστήριξη |
Να μην κρατήσει | Μπορέστε να διαβάσετε την αξία εισαγωγής |
0x03 |
Α. κατάλογος λαβής
1. Αναλογική αξία εισαγωγής: 0x0008~0x000B
2. Αξία αναλογικής παραγωγής: 0x0048~0x004B
Β: Πώς να διαβάσει
Κατάλογος λαβής: μπορέστε να διαβάσετε 4 αναλογική εισαγμένη ή να ελέγξετε την αναλογική παραγωγή 4 κάποτε
Τρόπος ελέγχου καταλόγων
AI/AO | Ολοκληρωμένο κύκλωμα |
Διαβάστε |
Ταυτότητα λειτουργίας | υποστήριξη στοιχείων | ||
Αριθ. | Τύπος ολοκληρωμένου κυκλώματος | ΤΑΥΤΌΤΗΤΑ PLC | Ταυτότητα Modbus | |||
AI1 | Κατάλογος λαβής | 40009 | 8 | Διαβάστε | 03 | 2AI/4AI |
AI2 | Κατάλογος λαβής | 40010 | 9 | Διαβάστε | 03 | |
AI3 | Κατάλογος λαβής | 40011 | 10 | Διαβάστε | 03 | 4AI |
AI4 | Κατάλογος λαβής | 40012 | 11 | Διαβάστε | 03 | |
AO1 | Κατάλογος λαβής | 40073 | 72 | Ανάγνωσης-γραφής | 03/06 | 2AO/4AO |
AO2 | Κατάλογος λαβής | 40074 | 73 | Ανάγνωσης-γραφής | 03/06 | |
AO3 | Κατάλογος λαβής | 40075 | 74 | Ανάγνωσης-γραφής | 03/06 | 4AO |
AO4 | Κατάλογος λαβής | 40076 | 75 | Ανάγνωσης-γραφής | 03/06 |
Περίπου υπολογισμός αξίας
Αναλογική εισαγωγή
Η ανώτατη αξία σειράς μέτρου της αναλογικής ενότητάς μας είναι: 0X7FFF
1. Άμεσα ρεύμα και τάση μέτρου
Ακριβές value=value εσείς σειρά read/0x7FFF*max
Παραδείγματος χάριν: για να διαβάσει τη 1$η μετάβαση της εισαγμένης αξίας της ενότητας (με την ανώτατη σειρά 0-20mA)
Κατάλογος 0x0008 (αναλογική εισαγωγή της 1$ης μετάβασης)
Ανατροφοδότηση: 0x3801
Τρέχουσα αξία: (0x3801/0x7FFF) *20mA=8.7509mA
2. Για να μετρήσει την αξία του αισθητήρα (4-20mA, αισθητήρας επιπέδων μέτρων 0-6)
Εάν ανατροφοδοτήστε η αξία είναι λιγότερο από 6554, η αξία επιπέδων είναι 0
Εάν ανατροφοδοτήστε η αξία είναι μεγαλύτερη από 6554, σειρές *measure επιπέδων value= (αξία καλληεργημένος-6554)/(32767-6554)
Παραδείγματος χάριν: ανατροφοδοτήστε την αξία είναι 0X3801, κατόπιν η αντίστοιχη αξία επιπέδων είναι: ((0X3801-6554)/26213) μετρητής *6 meter=1.7815
Αναλογική παραγωγή
Η ανώτατη σειρά μέτρου της αναλογικής ενότητας είναι: 0x7FFF
Άμεσα ρεύμα παραγωγής ελέγχου και τάση
Γράψτε τον κατάλογο value=current ή την αξία τάσης/το μέτρο range*0x7FFF
Παραδείγματος χάριν: για να ελέγξει τη 1$η μετάβαση της αναλογικής ενότητας η της οποίας ανώτατη σειρά μέτρου είναι 0-20mA
Κατάλογος 0x0048 (αναλογική παραγωγή της 1$ης μετάβασης)
Για να γράψει την αξία καταλόγων: (8.75/20mA) *0X7FFF =14336=0x3800
