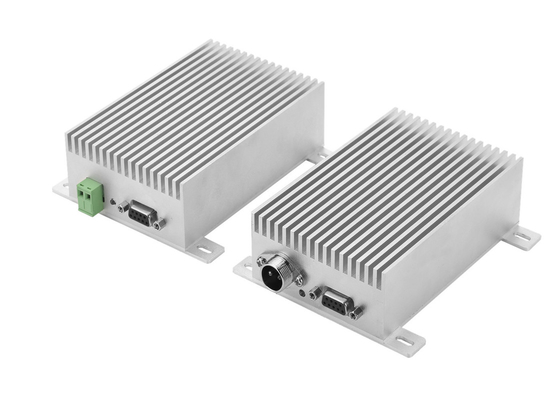

25 θαλάσσιο ραδιόφωνο 20km τμηματική μεταφορά δεδομένων VHF διαποδιαμορφωτών 150MHz στοιχείων Watt ασύρματο
Γενική εισαγωγή
Για να διαβιβάσει τα τμηματική στοιχεία ή τη φωνή
Ζώνη 150MHz ή 230MHz VHF
UHF ζώνη
Παρακαλώ δείξτε όταν τοποθετείτε τη διαταγή
Τμηματικός λιμένας RS232 ή RS485, TTL
Απόσταση 20km ελέγχου
Εφαρμογή LS-V25000
Διάσωση, θαλάσσιος έλεγχος
δημόσια κυκλοφορία
βιομηχανικός αυτόματος έλεγχος
πρόγραμμα ηλεκτρικής δύναμης
όργανο ελέγχου συντήρησης νερού
συλλογή σημάτων και μετάδοση του συστήματος σιδηροδρόμων
έλεγχος εξαγωγής και μεταφορών πετρελαίου
μέτρο των φρεατίων ελαίου ή νερού
υδρολογικός έλεγχος
έλεγχος καιρικών σταθμών
δασική προστασία
ευφυές κτήριο
γεωλογικός αναγνωρίστε
κινητή θέση
στρατιωτική εκπαίδευση
Παράμετρος
| Παράμετρος |
| Παραγωγή δύναμης: |
25W |
| Απόσταση: |
20km |
| Baud ποσοστό: |
1200/2400 προγραμματίσημο |
| Διάστημα καναλιών: |
12.5KHz |
| Εύρος ζώνης: |
<25khz>
|
| Λήψη της ευαισθησίας |
το -114dBm@1200bps, -107dbm (9600bps) |
| Συμβατό σύστημα με |
| LS-Β σειρά |
| Δύναμη |
| Παροχή ηλεκτρικού ρεύματος: |
12V συνεχές ρεύμα (προεπιλογή) |
| Διαβίβαση του ρεύματος: |
<6a>
|
| Λήψη του ρεύματος: |
<160ma>
|
| Ρεύμα ύπνου: |
<1ma>
|
| Γενικό |
| Διαμόρφωση: |
MSK |
| Συχνότητα: |
150MHz ή 230MHz |
| Τα στοιχεία σχηματοποιούν: |
8N1, 8EI, 8O1 προγραμματίσημα, ή άλλο προσαρμόζουν |
| Διοχετεύστε το αριθ.: |
Γραπτός από το λογισμικό |
Χαρακτηριστικά γνωρίσματα:
1. Παραγωγή υψηλής δύναμης: 10W ή 25W
2. Μεγάλη απόσταση μετάδοσης: μέχρι 20km
3. Ζώνη ζωνών ή 230MHz ζωνών 150MHz VHF ή 450MHz
4. Μετάδοση στοιχείων
5. Διπλό PLL, διπλό VCO, υψηλή αξιοπιστία
Φύλλο στοιχείων
Α, γενικός δείκτης
●συχνότητα: Το VHF και η UHF ζώνη συχνότητας (150MHz, 230MHz), μπορούν να αποθηκεύσουν περίπου 400 κανάλια
●ανοχή συχνότητας: ±2.5ppm
●Κανάλι που χωρίζει κατά διαστήματα: 25 KHz
●σύνθετη αντίσταση κεραιών: 50Ω
●θερμοκρασία περιβάλλοντος: - 35 ℃~+75 ℃
●διαμορφώστε τον τρόπο: MSK
●baud αέρα ποσοστό: 1200bps/2400bps
Β, δείκτης δεκτών
●ευαισθησία: ≤0.25uV
●αναλογία θορύβου ignal (SNR): ≤-50dB
●Παρακείμενη επιλεκτικότητα καναλιών: ≥70dB
●Διά παρέμβαση διαμόρφωσης: ≥70dB
●Πλαστή ασυλία respouse: ≥70dB
Γ, δείκτης συσκευών αποστολής σημάτων
●Διαβιβάστε τη δύναμη: 25W
●διαμορφώστε τη διαστρέβλωση: ≤3%
●υπόλοιπη διαμόρφωση συχνότητας: ≤-48dB
●απόκλιση συχνότητας: ≤5KHz
●αναλογία δύναμης ορθο-καναλιών: ≤-70dB
●περιπλανώμενη δύναμη: ≤5uW
●Απόσταση RF: 20km (δύναμη 25W RF υπαίθρια)
Δ, παροχή ηλεκτρικού ρεύματος
●Συνεχές ρεύμα: 12 Β (±10%)
●περιμένοντας ρεύμα: ≤ 1 6 0 μ Α
●διαβίβαση του ρεύματος: ≤ 6 Α (δύναμη 25W μετάδοσης)
Ε, διάσταση:
128*108*28mm
Καθορισμός καρφιτσών
| Συνδετήρας |
Καρφώστε το αριθ. |
Όνομα καρφιτσών |
Περιγραφή |
Παρατηρήσεις |
| Σύνδεση δύναμης |
1 |
VCC |
Συνεχές ρεύμα: 12V |
Παρακαλώ χρησιμοποιήστε τη δύναμη
Συνεχές ρεύμα 12V, περισσότερο από 8A
|
| |
2 |
GND |
Έδαφος της παροχής ηλεκτρικού ρεύματος |
|
| Σύνδεση σημάτων |
1 |
TTL (TxD) |
TxD TTL |
|
| |
2 |
TxD (Α) |
TxD rs-232
RS-485 Α
|
Rs-232, rs-485, TTL, μόνο ένα έγκυρο |
| |
3 |
RxD (Β) |
RxD rs-232
RS-485 Β
|
Rs-232, rs-485, TTL, μόνο ένα έγκυρο |
| |
4 |
TTL (RxD) |
RxD TTL |
|
| |
5 |
GND |
Έδαφος σημάτων |
|
| |
6 |
PTT |
Η ακουστική διαβίβαση επιτρέπει |
Το χαμηλό επίπεδο είναι για τη διαβίβαση |
| |
7 |
MIC |
Ακουστική εισαγωγή σημάτων |
Εισαγωγή μικροφώνων, ευαισθησία 10mV διαμόρφωσης |
| |
8 |
SP |
Ακουστική παραγωγή σημάτων |
Ακουστική παραγωγή 8ohm 0.5W ενισχυτών |
| |
9 |
ΤΕΤΡΑΓΩΝΟΣ |
Λήψη του ελέγχου σημάτων |
Λήψη του σήματος μεταφορέων, υψηλού επιπέδου |
