| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Lensen |
| Αριθμό μοντέλου: | LS-V25000 |
| Ποσότητα παραγγελίας min: | 2τεμ |
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 3-7 ημέρες |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| Δυνατότητα προσφοράς: | 1000pcs/month |
| παραγωγή δύναμης: | 25W | Απόσταση: | 20KM |
|---|---|---|---|
| Υλικό περιβλημάτων: | Αλουμίνιο | συχνότητας: | VHF/UHF |
| Ακουστικός τύπος: | αναλογική | ||
| Υψηλό φως: | ψηφιακή ακουστική ενότητα,ασύρματη ακουστική ενότητα πομποδεκτών |
||

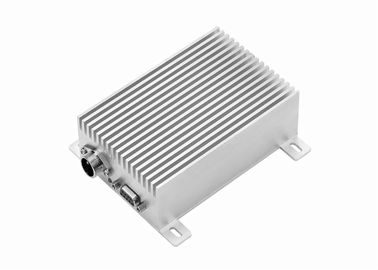

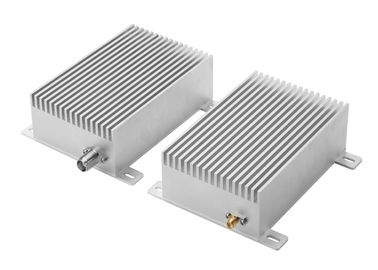

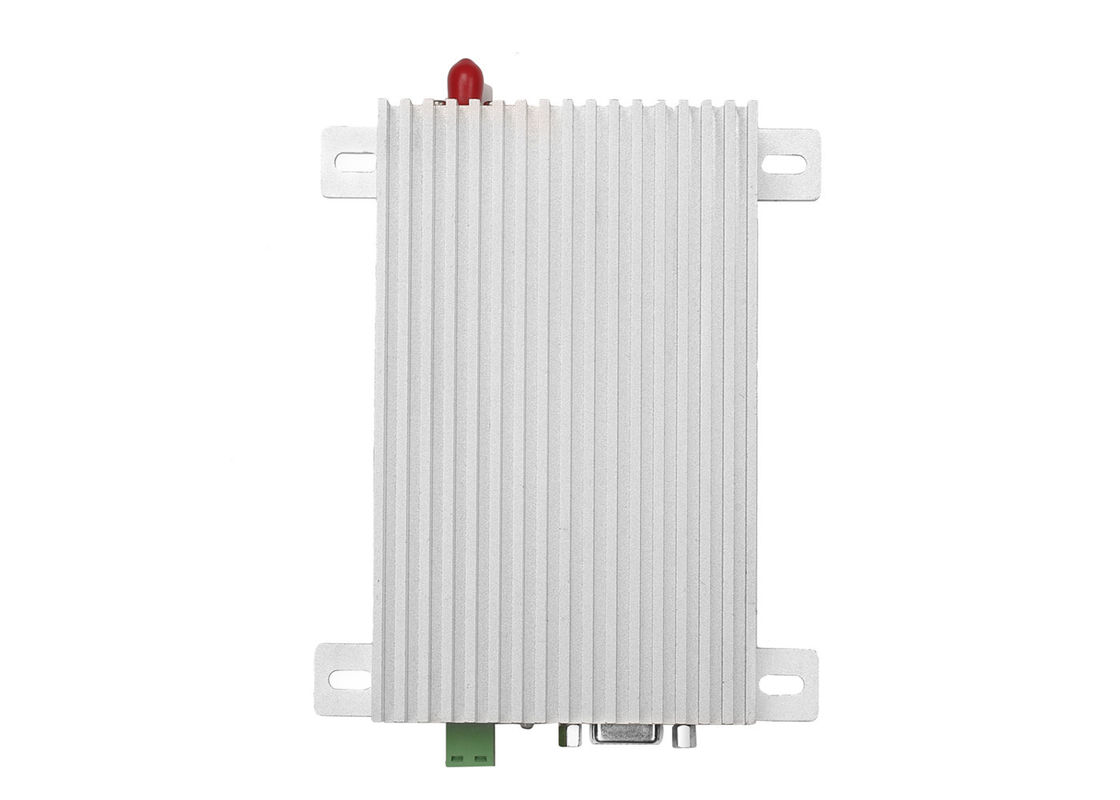

LS-V25000 ο ραδιο διαποδιαμορφωτής είναι ένας επαγγελματικός ραδιο συνδυασμός μετάδοσης στοιχείων υψηλής επίδοσης με το νεώτερο τσιπ RF και την ασύρματη τεχνολογία επικοινωνιών. Αυτό το ραδιόφωνο υποστηρίζει την πολλαπλάσιο ζώνη συχνότητας, το VHF ή το UHF. Με την παραγωγή δύναμης 25W, έχει τη μεγάλη απόσταση μετάδοσης που φθάνει για περισσότερο από 20km σε υπαίθριο.
Ι: Χαρακτηριστικά γνωρίσματα:
1. Παραγωγή υψηλής δύναμης: 10W ή 25W
2. Μεγάλη απόσταση μετάδοσης: μέχρι 20km
3. Ζώνη ζωνών ή 230MHz ζωνών 150MHz VHF ή 450MHz
4. Μετάδοση στοιχείων, μετάδοση φωνής και τα δύο εντάξει
5. Διπλό PLL, διπλό VCO, υψηλή αξιοπιστία
6. Λειτουργία VOX
ΙΙ. φύλλο στοιχείων
Α, γενικός δείκτης
● συχνότητα: Το VHF και η UHF ζώνη συχνότητας (150MHz, 230MHz), μπορούν να αποθηκεύσουν περίπου 400 κανάλια
● ανοχή συχνότητας: ±2.5ppm
● Κανάλι που χωρίζει κατά διαστήματα: 25 KHz
● σύνθετη αντίσταση κεραιών: 50Ω
● θερμοκρασία περιβάλλοντος: - 35 ℃~+75 ℃
● διαμορφώνει τον τρόπο: MSK
● baud αέρα ποσοστό: 1200bps/2400bps
Β, δείκτης δεκτών
● ευαισθησία: ≤0.25uV
αναλογία θορύβου ignal ● (SNR): ≤-50dB
● Παρακείμενη επιλεκτικότητα καναλιών: ≥70dB
● Διά παρέμβαση διαμόρφωσης: ≥70dB
● Πλαστή ασυλία respouse: ≥70dB
Γ, δείκτης συσκευών αποστολής σημάτων
● Διαβιβάστε τη δύναμη: 25W
● διαμορφώνει τη διαστρέβλωση: ≤3%
● υπόλοιπη διαμόρφωση συχνότητας: ≤-48dB
● απόκλιση συχνότητας: ≤5KHz
αναλογία δύναμης ορθο-καναλιών ●: ≤-70dB
περιπλανώμενη δύναμη ●: ≤5uW
● Απόσταση RF: 20km (δύναμη 25W RF υπαίθρια)
Δ, παροχή ηλεκτρικού ρεύματος
● Συνεχές ρεύμα: 12 Β (±10%)
● περιμένοντας ρεύμα: ≤ 1 6 0 μ Α
● διαβίβαση του ρεύματος: ≤ 6 Α (δύναμη 25W μετάδοσης)
Ε, διάσταση:
128*108*28mm

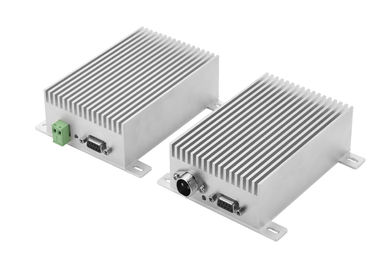

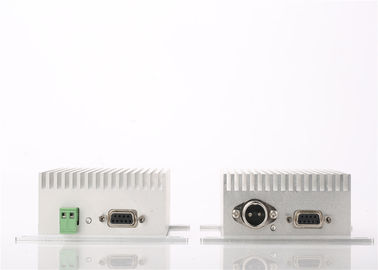

ΙΙΙ. καθορισμός καρφιτσών
| Συνδετήρας | Καρφώστε το αριθ. | Καρφώστε το όνομα | Περιγραφή | Παρατηρήσεις |
| Σύνδεση δύναμης | 1 | VCC | Συνεχές ρεύμα: 12V |
Παρακαλώ χρησιμοποιήστε τη δύναμη Συνεχές ρεύμα 12V, περισσότερο από 8A |
| 2 | GND | Έδαφος της παροχής ηλεκτρικού ρεύματος | ||
| Σύνδεση σημάτων | 1 | TTL (TxD) | TxD TTL | |
| 2 | RxD (Α) |
RxD rs-232 RS-485 Α |
Rs-232, rs-485, TTL, μόνο ένα έγκυρο | |
| 3 | TXD (Β) |
TxD rs-232 RS-485 Β |
Rs-232, rs-485, TTL, μόνο ένα έγκυρο | |
| 4 | TTL (RxD) | RxD TTL | ||
| 5 | GND | Έδαφος σημάτων | ||
| 6 | PTT | Η ακουστική διαβίβαση επιτρέπει | Το χαμηλό επίπεδο είναι για τη διαβίβαση | |
| 7 | MIC | Ακουστική εισαγωγή σημάτων | Εισαγωγή μικροφώνων, ευαισθησία 10mV διαμόρφωσης | |
| 8 | SP | Ακουστική παραγωγή σημάτων | Ακουστική παραγωγή 8ohm 0.5W ενισχυτών | |
| 9 | ΤΕΤΡΑΓΩΝΟΣ | Λήψη του ελέγχου σημάτων | Λήψη του σήματος μεταφορέων, υψηλού επιπέδου |
Εφαρμογή LS-V25000
Διάσωση, θαλάσσιος έλεγχος
δημόσια κυκλοφορία
βιομηχανικός αυτόματος έλεγχος
πρόγραμμα ηλεκτρικής δύναμης
όργανο ελέγχου συντήρησης νερού
συλλογή σημάτων και μετάδοση του συστήματος σιδηροδρόμων
έλεγχος εξαγωγής και μεταφορών πετρελαίου
μέτρο των φρεατίων ελαίου ή νερού
υδρολογικός έλεγχος
έλεγχος καιρικών σταθμών
δασική προστασία
ευφυές κτήριο
γεωλογικός αναγνωρίστε
κινητή θέση
στρατιωτική εκπαίδευση
