συχνότητας: | VHF 150MHz/230MHz | παραγωγή δύναμης: | 5w |
---|---|---|---|
Διασύνδεση: | RS232/RS485/TTL | Μετάδοση: | στοιχεία/φωνή/μουσική |
Τύπος φωνής: | αναλογικός ήχος | Λειτουργία VOX: | Ναί |
Υψηλό φως: | ασύρματη ακουστική ενότητα πομποδεκτών,ακουστική ενότητα πομποδεκτών |

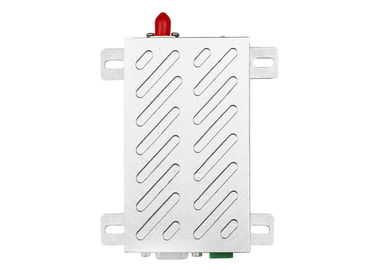

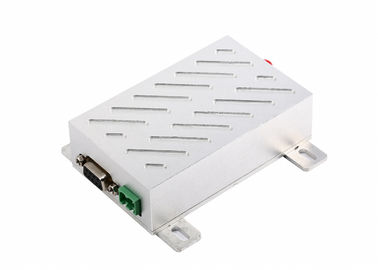

LS-V5000 ασύρματη ακουστική ενότητα, VHF/UHF ενότητα 144.039MHz φωνής για APRS
Χαρακτηριστικά γνωρίσματα:
Προδιαγραφές:
Διπλός βρόχος φάση-κλειδαριών, διπλή δομή VCO, υψηλή σταθερότητα
Συχνότητα μεταφορέων: VHF/UHF επιλέξιμος
Ποσοστό στοιχείων αέρα: 1200/2400bps τώρα
Διεπαφή: TTL/RS-232/RS-485 επιλέξιμος
Διαμόρφωση: FSK/MSK
Σταθερότητα συχνότητας: ±2.5ppm
Κανάλι που χωρίζει κατά διαστήματα: 25KHz
Σύνθετη αντίσταση κεραιών: 50 ωμ
Θερμοκρασία: -30~+70C
Μέγεθος: 85x58x16mm (χωρίς θερμαντικό σώμα)
Η απόσταση μετάδοσης μπορεί να φθάσει σε 12Km
Δέκτης:
Λήψη της ευαισθησίας: ≤-119dBm (περισσότερο από 12dB SINAD)
Παρακείμενη επιλεκτικότητα καναλιών: ≥65dB
Απόρριψη ενδοδιαμόρφωσης: ≥65dB
Σωρός και απόρριψη εικόνων: ≥70dB
Συσκευή αποστολής σημάτων:
Δύναμη RF: 5W
Απόκλιση συχνότητας: ≥ 5.0kHz
Παρακείμενη δύναμη καναλιών: ≥70dB
Διαβίβαση του ρεύματος: ≤1.5A

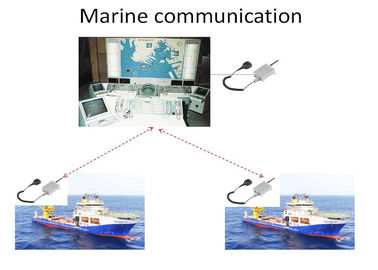

Εφαρμογή
APRS, SCADA
Ασύρματοι συναγερμός και συστήματα ασφαλείας
Ασύρματο σύστημα μετάδοσης φωνής, ασύρματα μπίπερ
ασύρματοι παρακολούθηση και έλεγχος διεργασίας
Ασύρματη μετάδοση στοιχείων, αυτόματο σύστημα συλλογής δεδομένων
Ασύρματο εκλογικό σύστημα διασκέψεων
Ασύρματο POS, ασύρματο έξυπνο τερματικό PDA
Ηλεκτρονική στάση λεωφορείου και ευφυής κυκλοφορία
Ασύρματη οθόνη ηλεκτρονικής επίδειξης, επίδειξη των οδηγήσεων
RS232/RS485 στο ραδιόφωνο
Καρφώστε το αριθ. | Επισημάνετε το όνομα | Καθορισμός | Περιγραφή | Παρατηρήσεις | ||
Δύναμη | 1 | VCC | DC12V±10% | Μέγιστο ρεύμα μετάδοσης: 1.5A | ||
2 | GND | Να στηρίξει της παροχής ηλεκτρικού ρεύματος | ||||
Βάση σημάτων | 1 | GND | Να στηρίξει του σήματος δύναμης | |||
2 | Α (TXD) | Λήψη στοιχείων | TTL TX/RS232 TX/RS485-Α | Επιλέξτε ενός | ||
3 | Β (RXD) | Διαβίβαση στοιχείων | TTL RX/RS232 RX/RS485-Β | |||
4 | NC | |||||
5 | DGND | Να στηρίξει του σήματος | ||||
6 | PTT | Ήχος που διαβιβάζει τον έλεγχο | ||||
7 | MIC ΜΈΣΑ | Έλεγχος εισαγωγής μικροφώνων | ||||
8 | ΟΜΙΛΗΤΗΣ ΕΞΩ | Έλεγχος παραγωγής ομιλητών | ||||
9 | ΔΟΚΙΜΗ | Δοκιμή εργοστασίων |
Διάσταση
