RS485 πομποδέκτης 2km στοιχείων ενότητας 433MHz RF μετάδοσης στοιχείων ασύρματος ελεγκτής PLC

RS485 πομποδέκτης 2km στοιχείων ενότητας 433MHz RF μετάδοσης στοιχείων ασύρματος ελεγκτής PLC

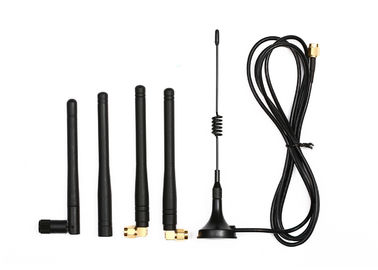

Γενική εισαγωγή

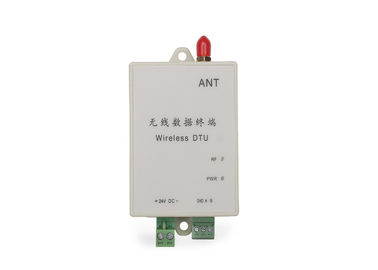

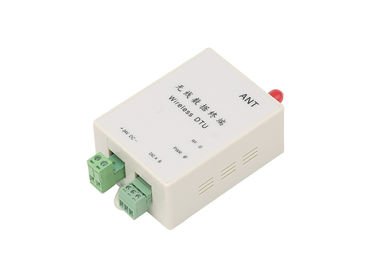

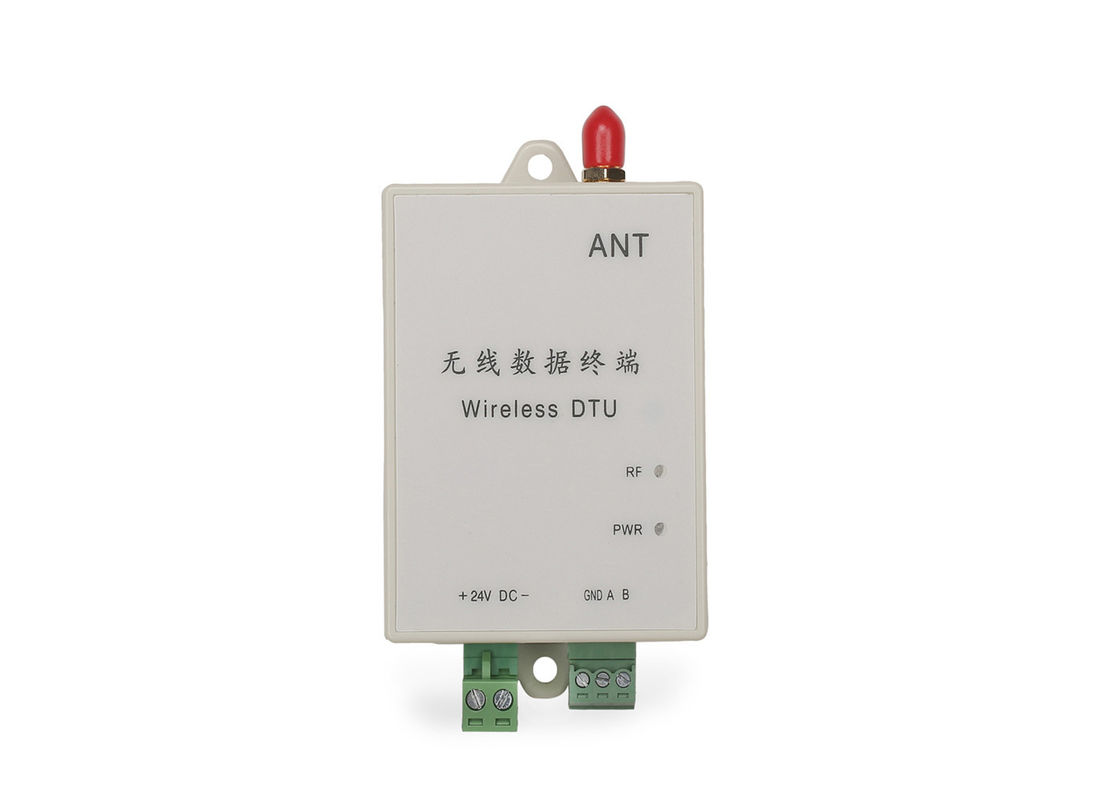

LS-R314 ασύρματο DTU, απόσταση μετάδοσης φθάνει σε 3km Los, με το μικρό μέγεθος, την πλαστική περίφραξη, υψηλή αξιοπιστία, χρησιμοποιείται ευρέως για την ασύρματη επικοινωνία μεταξύ του PLC και PC/HMI.

LS-R314 υποστηρίζει την ασύρματη επικοινωνία μεταξύ Siemens S7-200, του PLC σειράς S7-300, του PLC Σνάιντερ, του PLC της Mitsubishi, του PLC κ.λπ. ABB. Υποστηρίζει το πρωτόκολλο Modbus, συμπεριλαμβανομένου του ASCII Modbus και του πρωτοκόλλου Modbus RTU, πρωτόκολλο PPI. LS-R314 DTU μπορεί επίσης να συνδέσει με το μετατροπέα, HMI ή άλλες συσκευές RS485. Υποστηρίζει το σημείο για να δείξει, δείχνει την ασύρματη μετάδοση στοιχείων πολυ-σημείων.

Η ασύρματη λύση έχει το πλεονέκτημα των χρηστών συντηρήσεων από την καλωδίωση των καλωδίων στον επικίνδυνο τομέα, εύκολο στην οργάνωση, κανένα καλώδιο καλωδίων ανάγκης, κονταίνει τα προγράμματα χρόνος και κόστος συντήρησης. Είναι μια αξιόπιστη και ανταγωνιστική λύση.

Τομέας εφαρμογής

* Για να συλλέξει PLC/HMI για την ασύρματη μετάδοση στοιχείων

* Πίεση, ποσοστό ροής, συλλογές δεδομένων θερμοκρασίας κ.λπ., ασύρματοι μετάδοση και έλεγχος στο νερό/τον τομέα κατεργασίας ύδατος αποβλήτων

* Ταχύτητα ανέμου, βροχοπτώσεις, συλλογή δεδομένων υγρασίας κ.λπ., ασύρματοι μετάδοση και έλεγχος εάν ελεγκτικός το σταθμό

* Θερμοκρασία, υγρασία, συγκεντρώσεις της συλλογής δεδομένων του CO2 κ.λπ., της ασύρματων μετάδοσης και του ελέγχου στο θερμοκήπιο γεωργίας

* AGV ασύρματοι παρακολούθηση και έλεγχος

Τεχνική προδιαγραφή

Παραδείγματα εφαρμογής

Δικτύωση LS-R314 DTU

Για το σημείο στην επικοινωνία μουφτής-σημείων

Εάν οι συσκευές σας δεν έχουν την ταυτότητα, όταν διαβιβάζει μια ενότητα, όλες άλλες μπορούν να λάβουν τα στοιχεία. Παραδείγματος χάριν, υπάρχει Α, Β, Γ, ενότητες Δ 4.

Όταν το Α στέλνει τα στοιχεία, οι ενότητες Β, Γ, και Δ όλες μπορούν να λάβουν.

Όταν το Β στέλνει τα στοιχεία, οι ενότητες Α, Γ και Δ όλες μπορούν να λάβουν.

Όταν το Γ στέλνει τα στοιχεία, οι ενότητες Α, Β και Δ μπορούν όλες να λάβουν τα στοιχεία.

Όταν το Δ στέλνει τα στοιχεία, οι ενότητες Α, Β και Γ μπορούν όλες να λάβουν τα στοιχεία.

Εάν ελπίζετε μόνο η συγκεκριμένη ενότητα μπορεί να λάβει τα στοιχεία. Δεχόμαστε τη μέθοδο ψηφοφορίας. Παρακαλώ θέστε την ταυτότητα για τις συσκευές σας. Ο κύριος θα ερευνήσει το χρόνο σκλάβων μέχρι το χρόνο, μόνο ο σκλάβος με τη συγκεκριμένη ταυτότητα μπορεί να λάβει τα στοιχεία σας.

3) Εάν η συσκευή σας δεν μπορεί πραγματικά να θέσει την ταυτότητα. Μπορούμε να θέσουμε την ταυτότητα για τις ενότητες.

Όταν προγραμματίζετε τον τμηματικό λιμένα, παρακαλώ σημειώστε ότι είναι ημιαμφίδρομος και υπάρχει ασύρματη καθυστέρηση μετάδοσης.

Ειδοποίηση LS-R314 DTU στην πραγματική εφαρμογή

Ασύρματος χρόνος καθυστέρησης LS-R314 DTU.

Τα ασύρματα προϊόντα έχουν έναν χρόνο καθυστέρησης. Το διαφορετικό baud RF ποσοστό προκαλεί το διαφορετικό χρόνο καθυστέρησης. Παρακαλώ αναφέρετε το συγκεκριμένο χρόνο καθυστέρησης κατωτέρω:

Μέθοδος διορθώσεων λάθους LS-R314 DTU

Για να υποσχεθούμε το σύστημά σας σταθερό και αξιόπιστο, προτείνουμε ότι προσθέτετε τον έλεγχο ή το κέντρο ανίχνευσης και ελέγχου για να αναμεταδώσετε τα στοιχεία εάν υπάρχει λάθος.

Μέθοδος μετάδοσης LS-R314 DTU για τη μεγάλη συσκευασία στοιχείων

Θεωρητικά, LS-R314 μπορεί να διαβιβάσει όχι τη συσκευασία στοιχείων ορίου, αλλά δεν προτείνουμε σε σας για να διαβιβάσουμε την πάρα πολύ μεγάλη συσκευασία στοιχείων. Προτείνουμε κάθε συσκευασία λιγότερο από 120B, καλύτερο 60-100B. Επίσης προτείνουμε στη χρήση ARQ προγράμματός σας για να στείλουμε εκ νέου τη συσκευασία με το λάθος.

Παραδείγματος χάριν, υποθέτουμε ότι το πραγματικό ΤΖΙΤΖΙΦΟ επικοινωνίας είναι 10-4, και ο χρήστης πρέπει να στείλει ένα αρχείο 1KB (10000bit), εάν διαβιβάζετε μέσω 1 συσκευασίας, θεωρητικά, εκεί θα είναι λάθος 1bit σε κάθε λαμβάνοντα χρόνο, έτσι αυτό το αρχείο 1KB δεν μπορεί να διαβιβάσει σωστά όλη την ώρα.

Εάν μπορείτε να διαιρέσετε τα αρχεία 1KB σε 10 συσκευάστε, κάθε συσκευασία διαβιβάζει 100B, θεωρητικά, να υπάρξει λάθος αφότου στέλνετε 10 συσκευασίες. Η ενότητα θα στείλει εκ νέου εκείνη την συσκευασία μέσω ARQ. Αν και, στέλνουμε 1 περισσότερη συσκευασία και ολόκληρη η αποδοτικότητα μειώνει, αλλά αυτό μπορεί να υποσχεθεί όλα τα στοιχεία μπορεί να παραληφθεί σωστά.
