| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Lensen |
| Αριθμό μοντέλου: | LS-V25000 |
| Ποσότητα παραγγελίας min: | 2τεμ |
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Πρότυπο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 2-8 Ημέρες |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| Δυνατότητα προσφοράς: | 6000pcs/month |
| Ζώνη: | VHF/UHF | Διασύνδεση: | RS232/RS485/TTL |
|---|---|---|---|
| παραγωγή δύναμης: | 25W | Απόσταση: | 20KM |
| Υψηλό φως: | ασύρματη ακουστική ενότητα πομποδεκτών,ακουστική ενότητα πομποδεκτών |
||

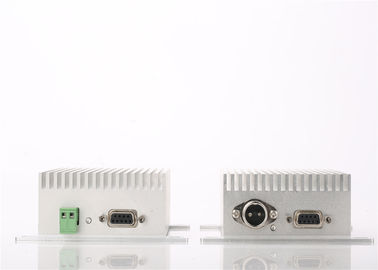

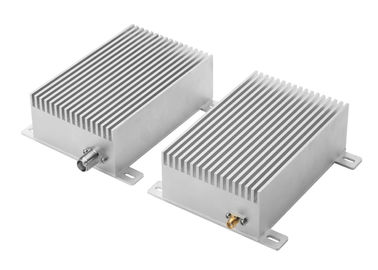

25W ασύρματη ακουστική ασύρματη Walkie φωνής ενότητας VHF ομιλούσα ταινία 10km ενότητας 150MHz απόσταση
Ι: Χαρακτηριστικά γνωρίσματα:
1. Παραγωγή υψηλής δύναμης: 10W ή 25W
2. Μεγάλη απόσταση μετάδοσης: μέχρι 20km
3. Ζώνη ζωνών ή 230MHz ζωνών 150MHz VHF ή 450MHz
4. Μετάδοση στοιχείων, μετάδοση φωνής και τα δύο εντάξει
5. Διπλό PLL, διπλό VCO, υψηλή αξιοπιστία
6. Λειτουργία VOX
ΙΙ. φύλλο στοιχείων
Α, γενικός δείκτης
● συχνότητα: Το VHF και η UHF ζώνη συχνότητας (150MHz, 230MHz), μπορούν να αποθηκεύσουν περίπου 400 κανάλια
● ανοχή συχνότητας: ±2.5ppm
● Κανάλι που χωρίζει κατά διαστήματα: 25 KHz
● σύνθετη αντίσταση κεραιών: 50Ω
● θερμοκρασία περιβάλλοντος: - 35 ℃~+75 ℃
● διαμορφώνει τον τρόπο: MSK
● baud αέρα ποσοστό: 1200bps/2400bps
Β, δείκτης δεκτών
● ευαισθησία: ≤0.25uV
αναλογία θορύβου ignal ● (SNR): ≤-50dB
● Παρακείμενη επιλεκτικότητα καναλιών: ≥70dB
● Διά παρέμβαση διαμόρφωσης: ≥70dB
● Πλαστή ασυλία respouse: ≥70dB
Γ, δείκτης συσκευών αποστολής σημάτων
● Διαβιβάστε τη δύναμη: 25W
● διαμορφώνει τη διαστρέβλωση: ≤3%
● υπόλοιπη διαμόρφωση συχνότητας: ≤-48dB
● απόκλιση συχνότητας: ≤5KHz
αναλογία δύναμης ορθο-καναλιών ●: ≤-70dB
περιπλανώμενη δύναμη ●: ≤5uW
● Απόσταση RF: 20km (δύναμη 25W RF υπαίθρια)
Δ, παροχή ηλεκτρικού ρεύματος
● Συνεχές ρεύμα: 12 Β (±10%)
● περιμένοντας ρεύμα: ≤ 1 6 0 μ Α
● διαβίβαση του ρεύματος: ≤ 6 Α (δύναμη 25W μετάδοσης)
Ε, διάσταση:
128*108*28mm
ΙΙΙ. καθορισμός καρφιτσών
| Συνδετήρας | Καρφώστε το αριθ. | Καρφώστε το όνομα | Περιγραφή | Παρατηρήσεις |
| Σύνδεση δύναμης | 1 | VCC | Συνεχές ρεύμα: 12V |
Παρακαλώ χρησιμοποιήστε τη δύναμη Συνεχές ρεύμα 12V, περισσότερο από 8A |
| 2 | GND | Έδαφος της παροχής ηλεκτρικού ρεύματος | ||
| Σύνδεση σημάτων | 1 | TTL (TxD) | TxD TTL | |
| 2 | TxD (Α) |
TxD rs-232 RS-485 Α |
Rs-232, rs-485, TTL, μόνο ένα έγκυρο | |
| 3 | RxD (Β) |
RxD rs-232 RS-485 Β |
Rs-232, rs-485, TTL, μόνο ένα έγκυρο | |
| 4 | TTL (RxD) | RxD TTL | ||
| 5 | GND | Έδαφος σημάτων | ||
| 6 | PTT | Η ακουστική διαβίβαση επιτρέπει | Το χαμηλό επίπεδο είναι για τη διαβίβαση | |
| 7 | MIC | Ακουστική εισαγωγή σημάτων | Εισαγωγή μικροφώνων, ευαισθησία 10mV διαμόρφωσης | |
| 8 | SP | Ακουστική παραγωγή σημάτων | Ακουστική παραγωγή 8ohm 0.5W ενισχυτών | |
| 9 | ΤΕΤΡΑΓΩΝΟΣ | Λήψη του ελέγχου σημάτων | Λήψη του σήματος μεταφορέων, υψηλού επιπέδου |
IV: Εφαρμογή LS-V25000
Διάσωση, θαλάσσιος έλεγχος
δημόσια κυκλοφορία
βιομηχανικός αυτόματος έλεγχος
πρόγραμμα ηλεκτρικής δύναμης
όργανο ελέγχου συντήρησης νερού
συλλογή σημάτων και μετάδοση του συστήματος σιδηροδρόμων
έλεγχος εξαγωγής και μεταφορών πετρελαίου
μέτρο των φρεατίων ελαίου ή νερού
υδρολογικός έλεγχος
έλεγχος καιρικών σταθμών
δασική προστασία
ευφυές κτήριο
γεωλογικός αναγνωρίστε
κινητή θέση
στρατιωτική εκπαίδευση
Σημειώσεις:
1. Περίπου η παροχή ηλεκτρικού ρεύματος.
Η παραγωγή δύναμης αυτού του ραδιοφώνου είναι υψηλή σε 25W. 12V το ΣΥΝΕΧΈΣ ΡΕΎΜΑ δύναμης, τουλάχιστον 8A συστήνεται για να χρησιμοποιήσει. Παρακαλώ επιλέξτε το ΣΥΝΕΧΈΣ ΡΕΎΜΑ δύναμης με τον καλό συντελεστή διακύμανσης και την αντιπαρεμβατική δυνατότητα. Εάν χρησιμοποιείτε την παροχή ηλεκτρικού ρεύματος διακοπτών, παρακαλώ κρατήστε την κεραία μακριά μακρυά από την για να αποφύγετε το συμπέρασμα της κεραίας.
2. Περίπου η κεραία.
Παρακαλώ επιλέξτε την κεραία συμβατή με τη ζώνη ραδιοσυχνότητάς σας. Για την υπεραστική επικοινωνία, η κατευθυντική και υψηλή κεραία κέρδους θα βοηθούσε να φθάσει στα καλύτερα αποτελέσματα. Και επίσης, παρακαλώ προσπαθήστε να τοποθετήσετε την κεραία σε υψηλότερου επιπέδου.
Η σύνθετη αντίσταση της κεραίας και του καλωδίου της πρέπει να είναι συμφωνία με του ραδιοφώνου (50Ω). Εάν όχι, η απόδοση ολόκληρης της μονάδας θα επηρεαστεί και μπορεί να βλάψει το ραδιόφωνο.
3. Περίπου καλώδιο κεραιών
Επιλέξτε το καλώδιο με τη σύνθετη αντίσταση 50Ω και το χαμηλό υλικό αποσύνθεσης. Σιγουρευτείτε ότι μπορεί να συνδεθεί με το ραδιόφωνο και την κεραία επιτυχώς. Παρακαλώ επίσης εξετάστε την αδιάβροχη και καλύπτρα αστραπής.
4. Θερμάνετε την εκπομπή
Εάν το ραδιόφωνο πρέπει να μεταδώσει για μακροπρόθεσμο, παρακαλώ δώστε προσοχή στη θερμότητα μεταφοράς εγκαίρως.
