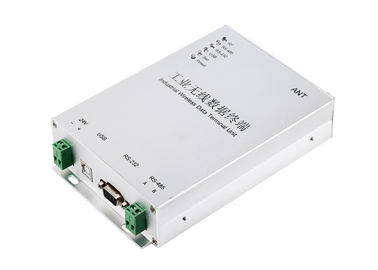

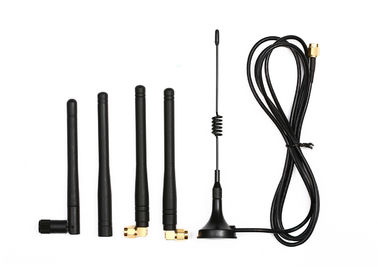

1. Γενική εισαγωγή
LS-R524 ασύρματο DTU η του οποίου απόσταση μετάδοσης φθάνει σε 10km Los, υποστηρίζει την ασύρματη επικοινωνία μεταξύ Siemens S7-200, του πρωτοκόλλου Modbus υποστηρίξεων PLC σειράς S7-300, PLC Σνάιντερ, PLC της Mitsubishi, PLC κ.λπ. LS-R524 ABB, συμπεριλαμβανομένου του ASCII Modbus και του πρωτοκόλλου Modbus RTU, πρωτόκολλο PPI.

LS-R524 DTU μπορεί επίσης να συνδέσει με το μετατροπέα, HMI και τους αισθητήρες για την ασύρματη επικοινωνία. Υποστηρίζει το σημείο για να δείξει, δείχνει την ασύρματη μετάδοση στοιχείων πολυ-σημείων. Η ασύρματη λύση έχει το πλεονέκτημα των χρηστών συντηρήσεων από την καλωδίωση των καλωδίων στον επικίνδυνο τομέα, εύκολο στην οργάνωση, καμία γνώση προγράμματος ανάγκης. Είναι μια αξιόπιστη και ανταγωνιστική λύση.

2. Τομέας εφαρμογής
* Πίεση, ποσοστό ροής, συλλογές δεδομένων θερμοκρασίας κ.λπ., ασύρματοι μετάδοση και έλεγχος στο νερό/τον τομέα κατεργασίας ύδατος αποβλήτων
* Ταχύτητα ανέμου, βροχοπτώσεις, συλλογή δεδομένων υγρασίας κ.λπ., ασύρματοι μετάδοση και έλεγχος εάν ελεγκτικός το σταθμό
* Θερμοκρασία, υγρασία, συγκεντρώσεις της συλλογής δεδομένων του CO2 κ.λπ., της ασύρματων μετάδοσης και του ελέγχου στο θερμοκήπιο γεωργίας

* AGV ασύρματοι παρακολούθηση και έλεγχος
* Άλλα είδη ασύρματων συλλογής δεδομένων εξοπλισμού cOem και μετάδοσης
* Ασύρματη ανακοίνωση μεταξύ του PLC και των αισθητήρων σχετικά με τα χημικούς μηχανήματα και τον εξοπλισμό, πετρελαιοφόρος περιοχή.


3. Τεχνικήπροδιαγραφή

4. LS-R524 παραδείγματα εφαρμογής:
4.1


4.2


4.3

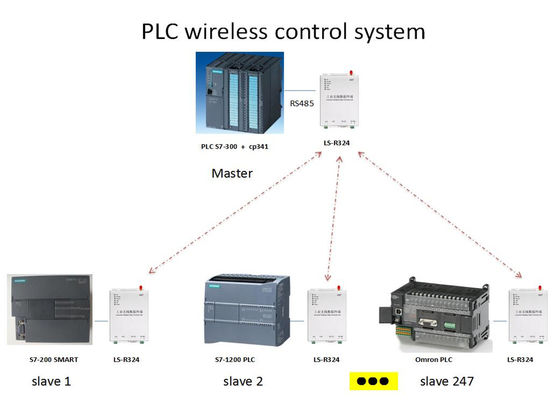

5. Δικτύωση LS-R524 DTU
LS-R524 DTU υιοθετεί τον ημιαμφίδρομο τρόπο επικοινωνίας. Ταιριάζει το σημείο στην επικοινωνία multipoints. Κατά αυτόν τον τρόπο, πρέπει να θέσουμε 1 ενότητα ως κύριο και άλλων ως σκλάβους. Κάθε σκλάβος έχει το μοναδικό πλαίσιο στοιχείων χρήσεων ταυτότητάς του κύριο με την ταυτότητα για να διαβιβάσει τα στοιχεία ή την εντολή. Όλοι οι σκλάβοι θα λάβουν τα στοιχεία και θα συγκρίνουν τη λαμβανόμενη ταυτότητα με την ταυτότητά του. Εάν η ταυτότητα είναι η ίδια, την λάβετε και δώστε την αντίστοιχη απάντηση χορηγώντας την εντολή. Εάν η ταυτότητα είναι διαφορετική, την αγνοήστε ακριβώς, δεν δίνει καμία απάντηση. Όλα αυτά πρέπει να τελειώσουν από το ανώτερο πρωτόκολλο. Μπορεί να υποσχεθεί εκεί είναι μόνο ένα ραδιόφωνο είναι να μεταδώσει τον τρόπο για να αποφύγει οποτεδήποτε την παρέμβαση.

LS-R524 RTU μπορεί επίσης να χρησιμοποιήσει για το σημείο για να δείξει την επικοινωνία. Αυτό είναι ευκολότερο. Όταν προγραμματίζετε τον τμηματικό λιμένα, παρακαλώ σημειώστε ότι είναι ημιαμφίδρομος και υπάρχει ασύρματη καθυστέρηση μετάδοσης.

6. Ρύθμιση διακοπτών ΕΜΒΎΘΙΣΗΣ LS-R524 DTU

Σημείωση: περίπου ρύθμιση καναλιών

DIP1 στα μέσα 1
DIP2 στα μέσα 2
DIP3 στα μέσα 4
DIP4 στα μέσα 8
Παραδείγματος χάριν, το κανάλι 15, εσείς πρέπει να θέσει την ΕΜΒΥΘΙΣΗ 1, 2, 3 και 4 όλοι ΕΠΑΝΩ

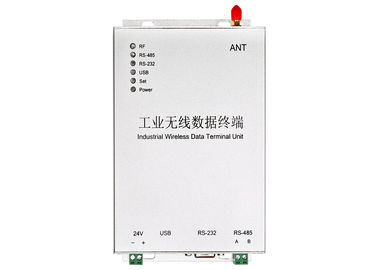

Περίπου ο δείκτης των οδηγήσεων
a. Όταν η ενότητα είναι ανοικτή δύναμη, οι οδηγήσεις ΔΥΝΑΜΗΣ είναι πάντα ΕΠΆΝΩ (κόκκινο).
b. Όταν η ενότητα εισάγεται για να θέσει τον τρόπο (ΕΜΒΥΘΙΣΗ 8 ΕΠΑΝΩ), οι ΚΑΘΟΡΙΣΜΕΝΕΣ οδηγήσεις είναι πάντα ΕΠΆΝΩ (κόκκινο).
c. Όταν η ενότητα διαβιβάζει,
εάν χρησιμοποιείτε το λιμένα RS232, αναλαμπές των οδηγήσεων RS232 (πράσινες) τακτικά.
εάν χρησιμοποιείτε το λιμένα RS485, αναλαμπές των οδηγήσεων RS485 (πράσινες) τακτικά.
εάν χρησιμοποιείτε το λιμένα USB, αναλαμπές των οδηγήσεων USB (πράσινες) τακτικά.
d. Όταν η ενότητα λαμβάνει, αναλαμπές των οδηγήσεων RF (μπλε) τακτικά.


8. Ειδοποίηση LS-R524 DTU στην πραγματική εφαρμογή
8.1 ασύρματος χρόνος καθυστέρησης LS-R524 DTU.
Λόγω LS-R524 υιοθετεί την τεχνολογία FEC (μπροστινή διόρθωση λάθους) κ.λπ. για να επεξεργαστεί τα στοιχεία σας πρίν διαβιβάζει, υπάρχει ένας χρόνος καθυστέρησης μεταξύ RxD ενός LS-R524 πομποδέκτη “Α” λαμβάνει τα στοιχεία σας, τα διαβιβάζει και ο άλλος πομποδέκτης “Β” λαμβάνει και διαβιβάζει από το TxD του. Το διαφορετικό baud RF ποσοστό προκαλεί το διαφορετικό χρόνο καθυστέρησης. Παρακαλώ δείτε το συγκεκριμένο χρόνο καθυστέρησης κατωτέρω:



8.2 μέθοδος διορθώσεων λάθους LS-R524 DTU
Για να υποσχεθούμε το σύστημά σας για να είμαστε σταθερότεροι και αξιόπιστοι, προτείνουμε ότι προσθέτετε τον έλεγχο ή το κέντρο ανίχνευσης και ελέγχου για να αναμεταδώσετε τα στοιχεία εάν υπάρχει λάθος.

8.3 μέθοδος μετάδοσης LS-R524 DTU για τη μεγάλη συσκευασία στοιχείων
Θεωρητικά, LS-R524 μπορεί να διαβιβάσει όχι τη συσκευασία στοιχείων ορίου, αλλά δεν προτείνουμε σε σας για να διαβιβάσουμε την πάρα πολύ μεγάλη συσκευασία στοιχείων. Προτείνουμε κάθε συσκευασία λιγότερο από 120B, καλύτερο 60-100B. Επίσης προτείνουμε στη χρήση ARQ προγράμματός σας για να στείλουμε εκ νέου τη συσκευασία με το λάθος.
Παραδείγματος χάριν, υποθέτουμε ότι το πραγματικό ΤΖΙΤΖΙΦΟ επικοινωνίας είναι 10-4, και ο χρήστης πρέπει να στείλει ένα αρχείο 1KB (10000bit), εάν διαβιβάζετε μέσω 1 συσκευασίας, θεωρητικά, εκεί θα είναι λάθος 1bit σε κάθε λαμβάνοντα χρόνο, έτσι αυτό το αρχείο 1KB δεν μπορεί να διαβιβάσει σωστά όλη την ώρα.
Εάν μπορείτε να διαιρέσετε τα αρχεία 1KB σε 10 συσκευάστε, κάθε συσκευασία διαβιβάζει 100B, θεωρητικά, να υπάρξει λάθος αφότου στέλνετε 10 συσκευασίες. Η ενότητα θα στείλει εκ νέου εκείνη την συσκευασία μέσω ARQ. Αν και, στέλνουμε 1 περισσότερη συσκευασία και ολόκληρη η αποδοτικότητα μειώνει, αλλά αυτό μπορεί να υποσχεθεί όλα τα στοιχεία μπορεί να παραληφθεί σωστά.
