| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Lensen |
| Πιστοποίηση: | FCC |
| Αριθμό μοντέλου: | LS-R324 |
| Ποσότητα παραγγελίας min: | 2pcs |
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Τυποποιημένο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 2-8days |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 6000 τμχ/μήνα |
| Παραγωγή δύναμης: | 1W | Συχνότητα: | UHF 433MHz |
|---|---|---|---|
| Διεπαφή: | RS232, RS485, USB | Απόσταση: | 2 χλμ |
| Ρυθμός Baud: | 9600bps | Κανάλια: | 16 καναλιών |
| Υψηλό φως: | RS485 ασύρματος ραδιο διαποδιαμορφωτής,Ραδιο διαποδιαμορφωτής RS485 Ethernet,1W ραδιο διαποδιαμορφωτής στοιχείων |
||
ασύρματη ραδιο επικοινωνία PLC Modbus DTU διαποδιαμορφωτών 1W RS232 RS485
1W ασύρματη ραδιο ασύρματη επικοινωνία PLC διαποδιαμορφωτών 1W RS232 RS485 Modbus DTU
Γενική εισαγωγή
LS-R324 ασύρματο DTU η του οποίου απόσταση μετάδοσης φθάνει σε 3km Los, υποστηρίζει την ασύρματη επικοινωνία μεταξύ Siemens S7-200, του πρωτοκόλλου Modbus υποστηρίξεων PLC σειράς S7-300, PLC Σνάιντερ, PLC της Mitsubishi, PLC κ.λπ. LS-R324 ABB, συμπεριλαμβανομένου του ASCII Modbus και του πρωτοκόλλου Modbus RTU, πρωτόκολλο PPI.
LS-R324 DTU μπορεί επίσης να συνδέσει με VFD, HMI, PC για την ασύρματη επικοινωνία. Υποστηρίζει το σημείο για να δείξει, δείχνει την ασύρματη μετάδοση στοιχείων πολυ-σημείων. Η ασύρματη λύση έχει το πλεονέκτημα των χρηστών συντηρήσεων από την καλωδίωση των καλωδίων στον επικίνδυνο τομέα, εύκολο στην οργάνωση, καμία γνώση προγράμματος ανάγκης. Είναι μια αξιόπιστη και ανταγωνιστική λύση.
Παράμετρος:
Παραγωγή δύναμης: 24V συνεχές ρεύμα
Δύναμη RF: 1W
Baud αέρα ποσοστό: 1,200/2,400/4,800/9,600/19,200bps επιλέγουν ένα
Baud διεπαφών ποσοστό: 1,200/2,400/4,800/9,600/19,200bps προγραμματίσημος
Ζώνη συχνότητας: 433, 450, 470 ή άλλα
Διεπαφή: RS-232, RS-485 ΚΑΙ USB
Τρόπος επικοινωνίας: Ημιαμφίδρομος
Κανάλι: 15 κανάλια
Λάβετε το ρεύμα: <45ma>
Λάβετε την ευαισθησία: -123dBm @ 1,200bps) -118dBm @ 9,600bps)
Διαβίβαση του ρεύματος: <500ma>
Σειρά οπτικής επαφής RF: 2km (BER= το 10-5@9600bps) 3km (BER=10-5 @ 1,200bps)
Μέγεθος: 175*115*32mm (χωρίς λιμένα κεραιών)
| Συχνότητα | 433MHz ή 450MHz, 470MHz |
| Παραγωγή δύναμης | 1W (23km Los) |
| Υποστήριξη πρωτοκόλλου | Τυποποιημένο πρωτόκολλο Modbus RTU ή καθορισμένο από το χρήστη πρωτόκολλο |
| Παροχή ηλεκτρικού ρεύματος | 9-36V το συνεχές ρεύμα χρησιμοποιεί συνήθως το συνεχές ρεύμα 24V ή το συνεχές ρεύμα 12V |
| Διεπαφή | Rs-485 (προεπιλογή) ή RS232 ή USB |
| Διοχετεύστε το αριθ. | 15 κανάλι, ΕΜΒΥΘΙΣΗ χρήσης στην αλλαγή |
| Κεραία | Ελεύθερη sucker κεραία με το καλώδιο 1.5m (αγοράστε sucker 5.5dBi την κεραία) |
| Θερμοκρασία | -35℃~+75℃ (βιομηχανικός) |
| Διάσταση | 175×115×32 (χιλ.) αποκλείστε την κεραία |
| Μέθοδος αποτυπώσεων | Βίδα |
Περίπου ο δείκτης των οδηγήσεων
a. Όταν η ενότητα είναι ανοικτή δύναμη, οι οδηγήσεις ΔΥΝΑΜΗΣ είναι πάντα ΕΠΆΝΩ (κόκκινο).
b. Όταν η ενότητα εισάγεται για να θέσει τον τρόπο (ΕΜΒΥΘΙΣΗ 8 ΕΠΑΝΩ), οι ΚΑΘΟΡΙΣΜΕΝΕΣ οδηγήσεις είναι πάντα ΕΠΆΝΩ (κόκκινο).
c. Όταν η ενότητα διαβιβάζει,
εάν χρησιμοποιείτε το λιμένα RS232, αναλαμπές των οδηγήσεων RS232 (πράσινες) τακτικά.
εάν χρησιμοποιείτε το λιμένα RS485, αναλαμπές των οδηγήσεων RS485 (πράσινες) τακτικά.
εάν χρησιμοποιείτε το λιμένα USB, αναλαμπές των οδηγήσεων USB (πράσινες) τακτικά.
d. Όταν η ενότητα λαμβάνει, αναλαμπές των οδηγήσεων RF (μπλε) τακτικά.

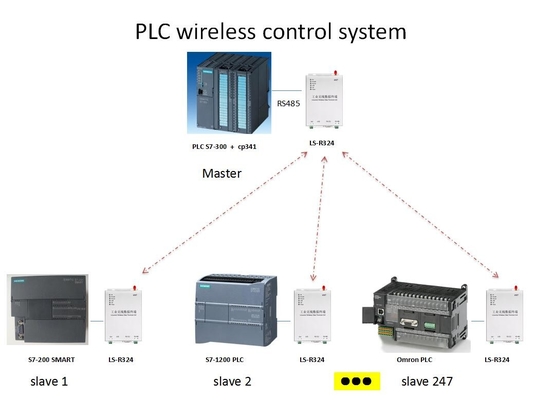

Παράδειγμα εφαρμογής
