Το Lora/GPS_HAT είναι μια ενότητα expension γιατί LoRaWan για τα ues με το προϊόν σμέουρων Pi.This προορίζεται για εκείνους ενδιαφερόμενους στην ανάπτυξη των λύσεων LoRaWAN.

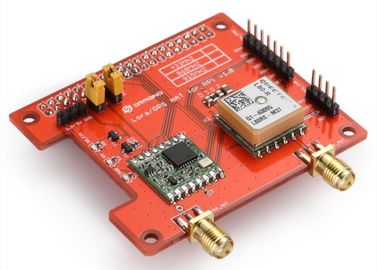

Το ΚΑΠΈΛΟ Lora/GPS είναι βασισμένο στον πομποδέκτη SX1276/SX1278. Προσθέστε στο ΠΣΤ L80 (βάση MTK MT3339) σχεδιάζεται για τις εφαρμογές που χρησιμοποιούν ένα ΠΣΤ που συνδέεται μέσω των τμηματικών λιμένων με το σμέουρο pi όπως οι εφαρμογές συγχρονισμού ή οι γενικές εφαρμογές που επιθυμούν τις πληροφορίες ΠΣΤ.

Οι πομποδέκτες του ΚΑΠΈΛΟΥ Lora/GPS χαρακτηρίζουν το διαποδιαμορφωτή μακροχρόνιας σειράς LoRa™ που παρέχει την εξαιρετικά-μακριά επικοινωνία απλωμένου φάσματος σειράς και την υψηλή ασυλία παρέμβασης ταυτόχρονα ελαχιστοποιώντας την τρέχουσα κατανάλωση. Το ΚΑΠΈΛΟ Lora/GPD μπορεί να επιτύχει μια ευαισθησία άνω των -148dBm χρησιμοποιώντας ένα κρύσταλλο χαμηλότερου κόστους και έναν λογαριασμό των υλικών. Η υψηλή ευαισθησία που συνδυάζεται με τον ενσωματωμένο ενισχυτή δύναμης +20 dBm παράγει τον κύριο προϋπολογισμό συνδέσεων βιομηχανίας που καθιστά τον βέλτιστο για οποιαδήποτε εφαρμογή που απαιτεί τη σειρά ή την ευρωστία. Το LoRa™ παρέχει επίσης τα σημαντικά πλεονεκτήματα και στο φράξιμο και στην επιλεκτικότητα πέρα από τις συμβατικές τεχνικές διαμόρφωσης, που λύνουν τον παραδοσιακό συμβιβασμό σχεδίου μεταξύ της σειράς, την ασυλία παρέμβασης και την κατανάλωση ενέργειας.

Αυτός ο πίνακας μπορεί να υπολογίσει και να προβλέψει τις τροχιές χρησιμοποιώντας αυτόματα τα στοιχεία ημεροδεικτών (μέχρι 3 ημέρες) που αποθηκεύονται στην εσωτερική αστραπιαία σκέψη, έτσι το ΚΑΠΕΛΟ μπορεί να καθορίσει τη θέση γρήγορα ακόμη και σε εσωτερικά επίπεδα σημάτων με τη χαμηλής ισχύος κατανάλωση. Με την τεχνολογία AlwaysLocate™, το ΚΑΠΈΛΟ Lora/GPS μπορεί προσαρμοστικά να ρυθμίσει το on/off χρόνο να επιτευχθεί η ισορροπία μεταξύ της ακρίβειας προσδιορισμού θέσης και της κατανάλωσης ισχύος σύμφωνα με τους περιβαλλοντικούς και όρους κινήσεων. Το ΠΣΤ υποστηρίζει επίσης την αυτόματη λειτουργία μετατροπής κεραιών. Μπορεί να επιτύχει τη μετατροπή μεταξύ της εσωτερικής κεραίας μπαλωμάτων και της εξωτερικής ενεργού κεραίας. Επιπλέον, συνεχίζει κατά τη διάρκεια της διαδικασίας μετατροπής.

Χαρακτηριστικά γνωρίσματα:

• Ζώνη συχνότητας: 868 MHZ/433 MHZ/915 MHZ (προ-διαμορφώστε στο εργοστάσιο)
• Χαμηλής ισχύος κατανάλωση
• Συμβατό σύστημα με το σμέουρο pi 2 πρότυπο B/Raspberry pi 3.
• Διαποδιαμορφωτής LoRa™
• FSK, GFSK, MSK, GMSK, ΔΙΑΜΌΡΦΩΣΗ LORA™AND OOK
• Ανίχνευση προλόγου
• Baud ποσοστό διαμορφώσιμο
• Ενσωματωμένος αισθητήρας θερμοκρασίας και χαμηλός δείκτης μπαταριών
• Άριστη ασυλία φραξίματος
• Αυτόματα αίσθηση RF και CAD με ultra-fast AFC
• Υποστήριξη DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
• Αυτόματη μετατροπή ΠΣΤ μεταξύ της εσωτερικής κεραίας μπαλωμάτων και της εξωτερικής ενεργού κεραίας
• Η ΜΑΔ ΕΝΑΝΤΊΟΝ NMEA μπορεί να είναι χρησιμοποιημένη έγκαιρη υπηρεσία
• Εντολή υποστήριξης SDK
• Ενσωματωμένο LNA για την καλύτερη ευαισθησία
• EASY™, προηγμένη τεχνολογία AGPS χωρίς εξωτερική μνήμη
• AlwaysLocate™, ένας ευφυής ελεγκτής του περιοδικού τρόπου
• Τρόπος ΠΣΤ FLP, για την κατανάλωση ισχύος 50% του κανονικού τρόπου
• Προστασία βραχυκυκλώματος υποστήριξης ΠΣΤ και ανίχνευση κεραιών

Προδιαγραφές για τη Lora:

• μέγιστος προϋπολογισμός συνδέσεων 168 DB.
• dBm +20 - σταθερή RF παραγωγή 100 MW εναντίον.
• υψηλή αποδοτικότητα PA +14 dBm.
• Προγραμματίσημο ποσοστό δυαδικών ψηφίων μέχρι 300 kbps.
• Υψηλή ευαισθησία: κάτω από στο dBm -148.
• Αλεξίσφαιρο μπροστινό μέρος: IIP3 = dBm -12,5.
• Άριστη ασυλία φραξίματος.
• Χαμηλό ρεύμα RX 10,3 μΑ, διατήρηση καταλόγων NA 200.
• Πλήρως ενσωματωμένος συνθέτης με ένα ψήφισμα 61 Hz.
• Διαμόρφωση FSK, GFSK, MSK, GMSK, LoRaTM και OOK.
• Ενσωματωμένος συγχρονιστής κομματιών για την αποκατάσταση ρολογιών.
• Ανίχνευση προλόγου.
• δυναμική περιοχή RSSI 127 DB.
• Αυτόματα αίσθηση RF και CAD με ultra-fast AFC.
• Μηχανή πακέτων μέχρι 256 ψηφιολέξεις με το κέντρο ανίχνευσης και ελέγχου.
• Ενσωματωμένος αισθητήρας θερμοκρασίας και χαμηλός δείκτης μπαταριών.

Προδιαγραφές για το ΠΣΤ:

• Βάση MTK MT3339.
• Υποχωρητικός με το ΠΣΤ, SBAS.
• Προγραμματίσημο ποσοστό δυαδικών ψηφίων μέχρι 300 kbps.
• Τμηματικές διεπαφές UART: Διευθετήσιμα 4800~115200 BPS, προεπιλογή: 9600bps.
• Ποσοστό αναπροσαρμογών: 1Hz (προεπιλογή), επάνω to10Hz.
• Πρωτόκολλα: NMEA 0183, PMTK.
• Οριζόντια ακρίβεια θέσης: Αυτόνομος <2>
• Το TTFF@-130dBm με EASY™: Κρύα έναρξη <15s>
• χωρίς EASY™: Κρύα έναρξη <35s>
• Ακρίβεια συγχρονισμού: 1PPS έξω 10ns, χρόνος Reacquisition <1s>
• Ακρίβεια ταχύτητας χωρίς ενίσχυση <0>
• Απόκτηση -148dBm, καταδίωξη -165dBm, Reacquisition -160dBm ευαισθησίας.
• Δυναμικό ύψος Max.18000m, μέγιστη ταχύτητα Max.515m/s, μέγιστη επιτάχυνση 4G απόδοσης.
• L1 κανάλι 22 (καταδίωξη) δεκτών ζωνών (1575.42MHz) το /66 (απόκτηση).

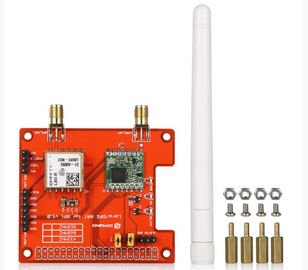

Η συσκευασία περιλαμβάνει:

• 1 ΚΑΠΈΛΟ Χ Lora/GPS
• 4 κύλινδροι ορείχαλκου Χ
• 4 βίδες Χ
• 4 καρύδια Χ
• 1 κεραία ραβδιών κόλλας Χ (868 MHZ, 433 MHZ ή 915 MHZ εξαρτώνται σε παραγγελία)
