ΜΊΝΙ pci-ε Wifi Wwan υψηλής ταχύτητας ασύρματη ενότητα επικοινωνίας πυλών HUAWEI 4G LTE FDD

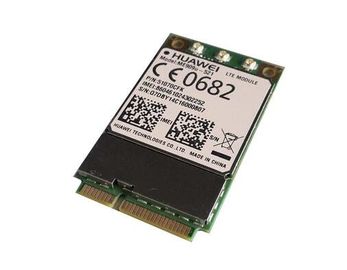

Ενότητα ME909U-521 μίνι PCIE επικοινωνίας 4G LTE της HUA WEI υψηλής ταχύτητας

ME909u-521 μίνι PCIe είναι μια παραλλαγή ME909u-521 με τον τυποποιημένο μίνι τύπο PCIe. Είναι υψηλής ποιότητας σχεδιασμένη ενότητα LTE που ειδικά για τις εφαρμογές βιομηχανικός-βαθμού M2M όπως η τηλεπληροφορική οχημάτων, καταδίωξη, κινητή πληρωμή, βιομηχανικός δρομολογητής, όργανο ελέγχου ασφάλειας και βιομηχανικό PDAs.

ME909u-521 το μίνι ποσοστό στοιχείων κατιουσών συνδέσεων υποστηρίξεων 100Mbps PCIe, περιλαμβάνει τα ενισχυμένα χαρακτηριστικά γνωρίσματα όπως FOTA, USSD, IPV6/IPV4 και Huawei που ενισχύονται στις εντολές.

Όλες οι ενότητες Huawei συμμορφώνονται με την οδηγία RoHS και την περιφερειακή πιστοποίηση.

Τεχνικές λεπτομέρειες

Ζώνες

ME909u-521 μίνι PCIe:
LTE (FDD) B1/B2/B3/B5/B7/B8/B20
Ρεύμα-HSPA+/HSPA+/HSPA/UMTS διπλός-ταινία B1/B2/B5/B8
Τετράγωνο-ταινία GSM ΑΚΡΩΝ GPRS/850/900/1800/1900 MHZ

• LTE (FDD) B1/B2/B3/B5/B7/B8/B20, όλες οι ζώνες με την ποικιλομορφία
• Ρεύμα-HSPA+/HSPA+/HSPA/WCDMA B1/B2/B5/B8, όλες οι ζώνες
με την ποικιλομορφία
• EDGE/GPRS/GSM 1900/1800/900/850 MHZ
• GPS/GLONASS: L1
• MIMO
LTE: DL 2*2 MIMO
HSPA+/DC-HSPA+: DL 2*2 MIMO
• Δύναμη παραγωγής
LTE: +23dBm (3GPP TS 36,101 κατηγορία 3 R8)
WCDMA/HSPA+: +24dBm (κατηγορία 3 δύναμης)
ΑΚΡΗ 1900/1800MHz: +26dBm (κατηγορία E2 δύναμης)
ΑΚΡΗ 900/850MHz: +27dBm (κατηγορία E2 δύναμης)
GSM/GPRS 1900/1800MHz: +30dBm (κατηγορία 1 δύναμης)
GSM/GPRS 900/850MHz: +33dBm (κατηγορία 4 δύναμης)
• USIM (κατηγορία Ψ και κατηγορία Γ)
• Παροχή ηλεκτρικού ρεύματος
3.0 Β σε 3.6V (χαρακτηριστικό: 3.3V)
• Σειρά θερμοκρασίας
Λειτουργικός: -20° Γ σε 60° Γ
• Διαστάσεις: 51 χιλ. Χ 30,4 χιλ. Χ 3,4 χιλ.
• Βάρος: περ. 12g
• Στις εντολές
3GPP TS 27,007 και 27,005
Huawei που επεκτείνεται στην εντολή
• OS: Linux, αρρενωπό

Χαρακτηριστικά γνωρίσματα στοιχείων:

• GPRS: Kbps DL 85,6 kbps/UL 85,6
• ΑΚΡΗ: Kbps DL 236,8 kbps/UL 236,8
• ΚΑΊΣΙΟ WCDMA: Kbps DL 64 kbps/UL 64
• WCDMA CP: Kbps DL 384 kbps/UL 384
• HSPA+: DL 21,6 Mbps/UL 5,76 Mbps
• Ρεύμα-HSPA+: DL 43,2 Mbps/UL 5,76 Mbps
• LTE FDD: DL 100 Mbps/UL 50 bw cat3 Mbps @20M

Τεχνικές προδιαγραφές HUAWEI ME909u-521:
* LTE: (B1/B2/B3/B5/B7/B8/B20), για την ευρωπαϊκή αγορά
* Ρεύμα-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 MHZ

Ο άλλος αριθμός μερών από την οικογένεια ME909:

Τεχνικές προδιαγραφές HUAWEI ME909u-121:
* LTE (B1/B2/B4/B5/B8/B13/B17), για την αγορά της Βόρειας Αμερικής
* Ρεύμα-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 MHZ

Τεχνικές προδιαγραφές HUAWEI ME909u-721:
* LTE (B1/B11/B18/B19/B21), για την αγορά της Ιαπωνίας
* Ρεύμα-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 MHZ

Εισαγωγή:

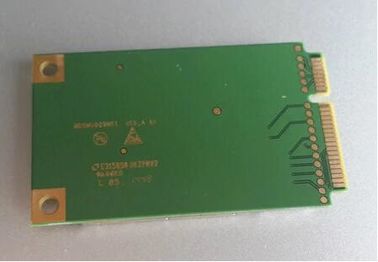

Το Huawei ME909u-521 (ME909E) το μίνι PCI Express είναι μια ενότητα LTE με έναν τύπο 145 καρφιτσών LGA που τοποθετείται σε έναν μίνι πίνακα του PCI Express, που υποστηρίζει επτά FDD-ταινίες LTE. Η τετράγωνο-ταινία ρεύμα-HSPA+ και η τετράγωνο-ταινία GPRS/EDGE για την κάλυψη των ευρωπαϊκών δικτύων συμπεριλαμβάνονται ως επιφύλαξη.
Αυτή η ενότητα είναι μέρος της νέας οικογένειας Huawei των ενοτήτων, συμπεριλαμβανομένου MU509 (HSDPA), MU609 (HSPA+) και ME909 (LTE) που είναι όλη η καρφίτσα--καρφίτσα συμβατή για να επιτρέψουν μια σαφή και εύκολη πορεία για τη μελλοντική ολοκλήρωση. Αυτό κάνει την ολοκλήρωση οποιοσδήποτε από αυτούς την μελλοντικός-απόδειξη ενοτήτων πολύ.
Με το εξαιρετικά-συμπαγές σχέδιο και την εκτεταμένη λειτουργούσα σειρά θερμοκρασίας τους, ME909 και αυτό είναι αμφιθαλείς είναι η τέλεια πλατφόρμα για οποιαδήποτε εφαρμογή M2M.

Εφαρμογή:

Είναι μια υψηλής ποιότητας ενότητα LTE που σχεδιάζεται για τις εφαρμογές βιομηχανικός-βαθμού M2M όπως η τηλεπληροφορική οχημάτων, η καταδίωξη προτερημάτων, η κινητή πληρωμή, ο βιομηχανικός δρομολογητής, το όργανο ελέγχου ασφάλειας και βιομηχανικό PDAs.
Ευρέως χρησιμοποιημένος στον ιχνηλάτη αυτοκινήτων, βιομηχανικοί δρομολογητές, ασφάλεια που ελέγχει και ούτω καθεξής.
