παραγωγή δύναμης: | 5w | Απόσταση: | 15km |
---|---|---|---|
Θύρα: | RS485 | περίφραξη: | Αλουμίνιο |
Χρώμα: | μαύρος | μάρκα: | SX1278 |
Υψηλό φως: | Ασύρματη ενότητα της LORA,μακροχρόνια σειρά lora |

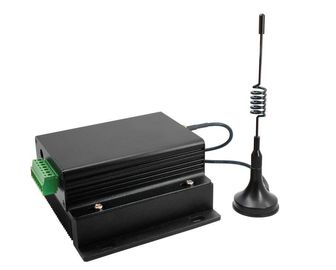

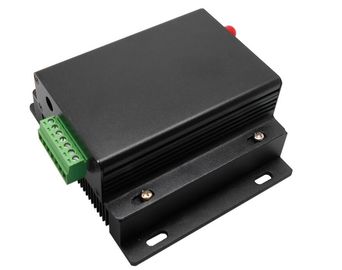

ασύρματη Uhf ενότητα 433M ModuleDTU πυλών 5W 433MHz Lora συσκευή αποστολής σημάτων RF/δέκτης SX1278
Χαρακτηριστικό γνώρισμα
Απόσταση μετάδοσης στη ανοιχτή περιοχή μέχρι 15Km @ 96Kbps
433/470MHz
40 κανάλια
Διαμόρφωση της Lora
Διεπαφή: TTL/RS232/RS485
Ευαισθησία: -139 dBm
Ανώτατη δύναμη παραγωγής: 5W (+37dBm)
Τάση εργασίας: 9 ~ 30 Β
Θερμοκρασία εργασίας: -40 ~ +85 °C
Εφαρμογή
Τηλεμετρία τηλεχειρισμού
Μακρινή ανάγνωση μετρητών
Σύστημα ασφαλείας
Βιομηχανική απόκτηση στοιχείων
Εγχώρια αυτοματοποίηση
Ασύρματη μετάδοση στοιχείων
Σύστημα πρόσβασης
Contro ρομπότ
Ηλεκτρική παράμετρος:
Αριθ. | Στοιχείο | Λεπτομέρειες παραμέτρου | Περιγραφή |
1 | Μέγεθος | 82 * 62 *25mm | Χωρίς κεραία |
2 | Βάρος | 133g | Χωρίς κεραία |
3 | Ζώνη συχνότητας | Προεπιλογή: 433MHz | 410~441MHz |
4 | Κατοικία | Κράμα αργιλίου | Μαύρος |
5 | Συνδετήρας | RS485: 1*4*3.81mm | Βίδωμα |
6 | Τάση ανεφοδιασμού | 8 συνεχές ρεύμα ~ 28V | Σημείωση: η τάση υψηλότερη από 28V είναι απαγορευμένη |
7 | Επίπεδο επικοινωνίας | RS232/RS485 | Διαθέσιμος για RS232 και RS485 |
8 | Σειρά λειτουργίας | 3000m | Όρος δοκιμής: σαφής και ανοιχτή περιοχή & 20dBm, κέρδος κεραιών: 5dBi, ύψος: > 2m, |
9 | Διαβίβαση της δύναμης | Μέγιστο 30dBm | Περίπου 1W, μπορεί να διαμορφωθεί σε 20, 17, 14, 10dBm |
10 | Λήψη της ευαισθησίας | -130dBm/2.4kbps | Η ευαισθησία δεν έχει καμία σχέση με baud το ποσοστό και το συγχρονισμό |
11 | Ποσοστό στοιχείων αέρα | 2.4kbps | Μπορέστε να διαμορφωθείτε σε 0,3, 1,2, 2,4, 4,8, 9,6, 19.2kbps |
12 | Εφεδρικό ρεύμα | 14mA | Τρόπος 3 (παροχή ηλεκτρικού ρεύματος: 12V) |
13 | Διαβίβαση του ρεύματος | 126mA/20dBm | >300mA (που συστήνονται) |
14 | Λήψη του ρεύματος | 28mA | 12V |
15 | Διεπαφή επικοινωνίας | RS232/RS485 | 8N1, 8E1, 8O1 |
16 | Οδήγηση του τρόπου | RS232/RS485 | Μπορέστε να διαμορφωθείτε στο αντιφατικό/υψηλό τράβηγμα, ανοικτός-αγωγός |
17 | Διαβίβαση του μήκους | απομονωτής 512 ψηφιολέξεων | 58 ψηφιολέξεις ανά συσκευασία |
18 | Λήψη του μήκους | απομονωτής 512 ψηφιολέξεων | 58 ψηφιολέξεις ανά συσκευασία |
19 | Διεύθυνση | 65536 διαμορφώσιμες διευθύνσεις | Εύκολος για το δίκτυο, τη ραδιοφωνική μετάδοση και τη σταθερή μετάδοση |
20 | Υποστήριξη RSSI | Ενσωματωμένη ευφυής επεξεργασία | - |
21 | Τύπος κεραιών | Sma-Κ | Εξωτερική τρύπα νημάτων |
22 | Λειτουργούσα θερμοκρασία | -40 ~ +85℃ | Βιομηχανικός βαθμός |
23 | Λειτουργούσα υγρασία | 10% ~ 90% | Σχετική υγρασία, καμία συμπύκνωση |
24 | Θερμοκρασία αποθήκευσης | -40 ~ +125℃ | Βιομηχανικός βαθμός |
Ρύθμιση εργοστασίων DTU
Αριθμός τύπων DTU | συχνότητα εργασίας | Διεύθυνση ταυτότητας | Κανάλι εργοστασίων | Ποσοστό αέρα | Ποσοστό τμηματικών λιμένων | Σχήμα τμηματικών λιμένων | Διαβίβαση της δύναμης |
LS-LR-DTU30 | 433.00 | 0x1234 | 23channel | 2.4 | 9600 | 8N1 | 1000 |
Τρόποι εργασίας
Η ενότητα έχει δύο λειτουργούντες τρόπους, που μπορούν να παρατηρηθούν από το δείκτη ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗΣ, λεπτομέρειες παρουσιάζεται στον ακόλουθο πίνακα:
τρόποι (0-1) | Φως δεικτών ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗΣ | Εισαγωγή τρόπου | Παρατηρήσεις |
διαφανής διαβιβάζοντας τρόπος 0 | από | Ανοικτή, ασύρματη ανοικτή, διαφανής μετάδοση τμηματικών λιμένων | Ο δέκτης πρέπει να είναι στον τρόπο 0 |
| Οι παράμετροι DTU μπορούν να διαμορφωθούν | Για περισσότερες λεπτομέρειες παρακαλώ δείτε τις παραμέτρους εργασίας |
