RS485 ασύρματος ραδιο διαποδιαμορφωτής
1W ασύρματος DTU RS485 ραδιο Moddem λιμένας ενότητας RS232 RS485 USB PLC ασύρματος
Εισαγωγή:

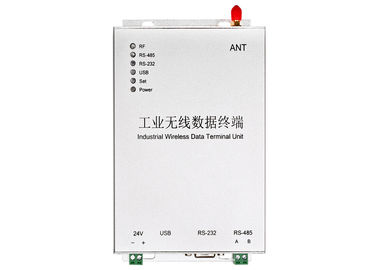

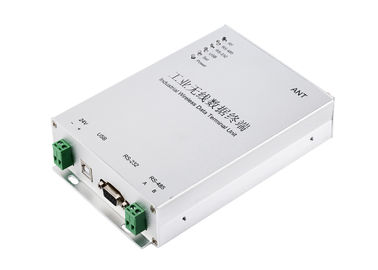

LS-R324 είναι ένας ραδιο διαποδιαμορφωτής 1W,
Ελέγχει 3km Los.
Υποστηρίζει την UHF ζώνη,
Παροχή ηλεκτρικού ρεύματος υποστήριξης 24V.
Συνήθως εργασίες ως ασύρματο DTU για να συνδέσει με το PLC και άλλες βιομηχανικές συσκευές ελέγχου.
LS-R324 πρωτόκολλο υποστηρίξεων RS485 Modbus RTU.
Παράμετρος:
Παραγωγή δύναμης: 24V συνεχές ρεύμα
Δύναμη RF: 1W
Baud αέρα ποσοστό: 1,200/2,400/4,800/9,600/19,200bps επιλέγουν ένα
Baud διεπαφών ποσοστό: 1,200/2,400/4,800/9,600/19,200bps προγραμματίσημος
Ζώνη συχνότητας: 433, 450, 470 ή άλλα
Διεπαφή: RS-232, RS-485 ΚΑΙ USB
Τρόπος επικοινωνίας: Ημιαμφίδρομος
Κανάλι: 8 (προεπιλογή), 16/32 (που προσαρμόζεται)
Λάβετε το ρεύμα: <45ma>
Λάβετε την ευαισθησία: -123dBm @ 1,200bps) -118dBm @ 9,600bps)
Διαβίβαση του ρεύματος: <500ma>
Σειρά οπτικής επαφής RF: 2km (BER= το 10-5@9600bps) 3km (BER=10-5 @ 1,200bps)
Μέγεθος: 175*115*32mm (χωρίς λιμένα κεραιών)
| Συχνότητα |
433MHz ή 450MHz, 470MHz |
| Παραγωγή δύναμης |
1W (3000m Los) |
| Υποστήριξη πρωτοκόλλου |
Τυποποιημένο πρωτόκολλο Modbus RTU ή καθορισμένο από το χρήστη πρωτόκολλο |
| Παροχή ηλεκτρικού ρεύματος |
9-36V το συνεχές ρεύμα χρησιμοποιεί συνήθως το συνεχές ρεύμα 24V ή το συνεχές ρεύμα 12V |
| Διεπαφή |
Rs-485 (προεπιλογή) ή RS232 ή USB |
| Διοχετεύστε το αριθ. |
15 κανάλι, ΕΜΒΥΘΙΣΗ χρήσης στην αλλαγή |
| Κεραία |

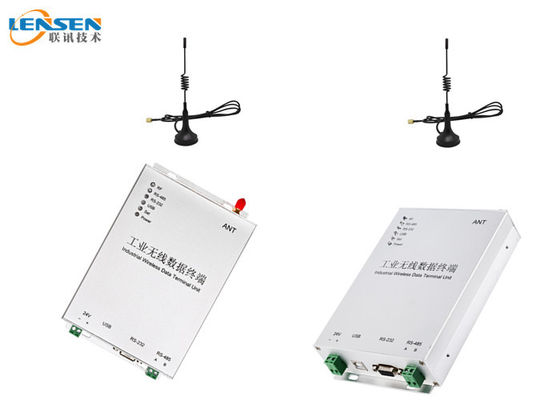

Ελεύθερη sucker κεραία με το καλώδιο 1.5m (αγοράστε sucker 5.5dBi την κεραία) |
| Θερμοκρασία |
-35℃~+75℃ (βιομηχανικός) |
| Διάσταση |
175×115×32 (χιλ.) αποκλείστε την κεραία |
| Μέθοδος αποτυπώσεων |
Βίδα |
Καθορισμός καρφιτσών:
Η υποστήριξη RS232, RS485, USB, εσείς μπορεί να χρησιμοποιήσει την αλλαγή ΕΜΒΎΘΙΣΗΣ στο πρόγραμμα
Περίπου ο δείκτης των οδηγήσεων
a. Όταν η ενότητα είναι ανοικτή δύναμη, οι οδηγήσεις ΔΥΝΑΜΗΣ είναι πάντα ΕΠΆΝΩ (κόκκινο).
b. Όταν η ενότητα εισάγεται για να θέσει τον τρόπο (ΕΜΒΥΘΙΣΗ 8 ΕΠΑΝΩ), οι ΚΑΘΟΡΙΣΜΕΝΕΣ οδηγήσεις είναι πάντα ΕΠΆΝΩ (κόκκινο).
c. Όταν η ενότητα διαβιβάζει,
εάν χρησιμοποιείτε το λιμένα RS232, αναλαμπές των οδηγήσεων RS232 (πράσινες) τακτικά.
εάν χρησιμοποιείτε το λιμένα RS485, αναλαμπές των οδηγήσεων RS485 (πράσινες) τακτικά.
εάν χρησιμοποιείτε το λιμένα USB, αναλαμπές των οδηγήσεων USB (πράσινες) τακτικά.
d. Όταν η ενότητα λαμβάνει, αναλαμπές των οδηγήσεων RF (μπλε) τακτικά.
Τομέας εφαρμογής:
Νερό/κατεργασία ύδατος αποβλήτων
Βιομηχανική αυτοματοποίηση
PC/PLC ασύρματη επικοινωνία
Ασύρματες συλλογή δεδομένων και μετάδοση
PC, αισθητήρες, αντλίες, βαλβίδες, ασύρματη επικοινωνία μετρητών
Ασύρματο SCADA
Παράδειγμα εφαρμογής
