| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Lensen |
| Πιστοποίηση: | CE, FCC |
| Αριθμό μοντέλου: | LS-S100 |
| Ποσότητα παραγγελίας min: | 2τεμ |
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Πρότυπο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 2-7 ημέρες |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| Δυνατότητα προσφοράς: | 6000pcs/month |
| παραγωγή δύναμης: | 100mW | Απόσταση: | 1KM |
|---|---|---|---|
| Διασύνδεση: | TTL | συχνότητας: | 433MHz |
| Τροφοδοσία: | 5V | Μέγεθος: | 28mm×15mm×10mm |
| Υψηλό φως: | ασύρματη μεταφορά δεδομένων,πομποδέκτης στοιχείων RF |
||

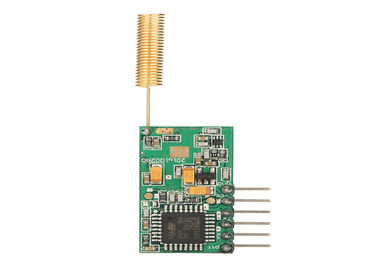

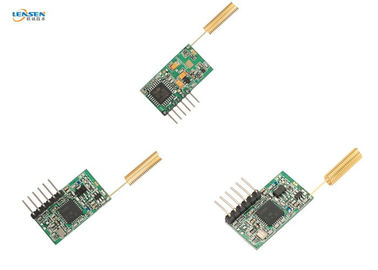

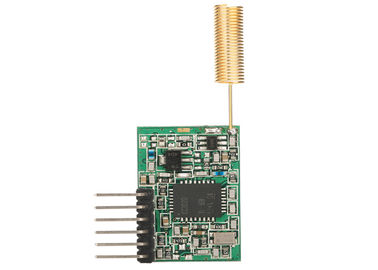

Μίνι RF στοιχείων λιμένας 9600bps πομποδεκτών TTL ενότητας χαμηλής ισχύος ασύρματος
LS-S100 είναι μια ενότητα στοιχείων μίνι-μεγέθους RF.
Χρησιμοποιείται συνήθως για την περιορισμένη διαστημική εφαρμογή.
Η ενότητα διεπαφών TTL είναι καλή για την ασύρματη επικοινωνία μικροελεγκτών
Παράμετρος
| ΑΠΟΔΟΣΗ | |
| Παραγωγή δύναμης: | 100mW (προεπιλογή), |
| Σειρά οπτικής επαφής RF: | το 1000m@1200bps το 600m@9600bps |
| Αποτελεσματικό ποσοστό RF: | 1200/2400/4800/9600/19200bps |
| Διαστημικό κανάλι: | 1MHz (προεπιλογή), (προσαρμογή 12.5/25KHz/other) |
| Εύρος ζώνης: | <25khz> |
| Ευαισθησία δεκτών: | το -123dBm@1200bps (ΤΖΊΤΖΙΦΑ 1%) |
| ΔΙΚΤΥΩΣΗ | |
| Τοπολογία δικτύωσης: | Από σημείο σε σημείο, point-to-multipoint |
| ΣΥΜΒΑΤΟΤΗΤΑ | |
| LS-u σειρά | |
| ΔΥΝΑΜΗ | |
| Τάση ανεφοδιασμού: | 5V συνεχές ρεύμα (προεπιλογή), |
| Διαβιβάστε το ρεύμα: | 100mA |
| Λάβετε το ρεύμα: | 30mA |
| Ρεύμα ύπνου: | 10uA |
| ΓΕΝΙΚΟ | |
| Τρόπος επικοινωνίας: | Ημιαμφίδρομος |
| Ζώνη συχνότητας: | 433MHz (400/450MHz/470MHz) |
| Κανάλι: | 8 (προεπιλογή), 16/32/64 (προαιρετικό) |
| Διεπαφή: | TTL |
| ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ | |
| Μέγεθος: | 28mm×15mm×10mm (αποκλείοντας τη βάση κεραιών και την καρφίτσα στοιχείων) |
| Βάρος: | 20g |
| Βάση κεραιών: | 50Ω, SMA |
| Λειτουργούσα θερμοκρασία: | Βιομηχανικός: - 40℃~+85℃ (TCXO) |
| Σταθερότητα συχνότητας: | ±2.5ppm βιομηχανικός |
Τομέας εφαρμογής
Πώς να το χρησιμοποιήσει
1. Παροχή ηλεκτρικού ρεύματος προεπιλογής 5V
2. Καθορισμός ΚΑΡΦΙΤΣΩΝ (6pin)
Πίνακας 1: Ορισμοί καρφιτσών της JP 1 και μέθοδοι σύνδεσης
| Καρφώστε το αριθ. | Επισημάνετε το όνομα | Λειτουργία | Επίπεδο | Σύνδεση με το τερματικό | Παρατηρήσεις |
| 1 | GND | Να στηρίξει της παροχής ηλεκτρικού ρεύματος | - | Έδαφος | |
| 2 | VCC | Παροχή ηλεκτρικού ρεύματος: Συνεχές ρεύμα 5V | - | ||
| 3 | RXD/TTL | Λήψη στοιχείων | TTL | TxD | |
| 4 | TXD/TTL | Διαβίβαση στοιχείων | TTL | RxD | |
| 5 | SLP | Έλεγχος ύπνου | - | Σήμα ύπνου | Χαμηλού επιπέδου έγκυρος |
| 6 | ΔΟΚΙΜΗ | Δοκιμή εργοστασίων | - | - |
Παράμετρος που θέτει από το λογισμικό μας
Μπορείτε να χρησιμοποιήσετε το λογισμικό μας Lensen.exe για να διαβάσετε ή να θέσετε την παράμετρο στον υπολογιστή. Όταν συνδέετε την ενότητα RF με το PC από το καλώδιο δοκιμής, παρακαλώ θυμηθείτε λιμένα να συνδέσετε το DB9 καθώς επίσης και USB με τον υπολογιστή.
Η αντίστοιχη συχνότητα δείχνει σε 433MHz 1-8 καναλιών
| Κανάλι | Συχνότητα | Κανάλι | Συχνότητα | Κανάλι | Συχνότητα | Κανάλι | Συχνότητα |
| 1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
| 5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
