Εισαγωγή: | 4-20mA ή 0-20mA | Παραγωγή: | 4-20mA 0-20mA 0-5V 0-10V |
---|---|---|---|
Κανάλια: | 1 εισήγαγε 1 παραγωγή | Παροχή ηλεκτρικού ρεύματος: | 24V συνεχές ρεύμα |
Υψηλό φως: | Μονωτής ΣΥΝΕΧΩΝ 24V ψηφιακών σημάτων,330KΩ μονωτής ψηφιακών σημάτων,Μονωτής ΣΥΝΕΧΩΝ 24V DIN ραγών |

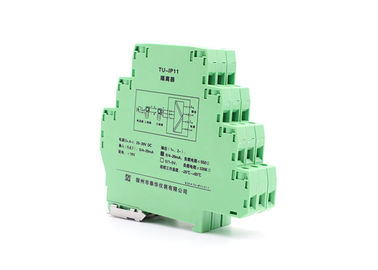

Μονωτής ΣΥΝΕΧΩΝ 24V ψηφιακών σημάτων
Τρέχοντα σημάτων εξαρτήματα 4-20mA κεραιών μετατροπέων ασύρματα/εισαγωγή 0-20mA
Εισαγωγή
Σήμα εισαγωγής: 4-20mA 0-20mA
Μέγιστο ρεύμα εισαγωγής: 35mA
Τάση διανομής: ≥19V
Παραγωγή
Σήμα παραγωγής: 4-20mA 0-20mA 0-5V 0-10V
Μέγιστο ρεύμα παραγωγής: 35mA
Αντίσταση φορτίων παραγωγής: RL ≤ 550 Ω (όταν η παραγωγή είναι ένα τρέχον σήμα)
RL>330KΩ (όταν η παραγωγή είναι ένα σήμα τάσης)
Σημείωση: Ο τη χρήστης μπορεί να διευκρινίσει την τρέχουσα παραγωγή ή την παραγωγή τάσης κατά διαταγή.
Βασικές παράμετροι
Αριθμός καναλιών: ένας μέσα και ένα έξω
Δύναμη: DC24V, σειρά τάσης: DC20-30V
Τρέχουσα κατανάλωση: ≤60mA (ένας εισαγμένος και μια παραγωγή, παροχή ηλεκτρικού ρεύματος 24V, παραγωγή 20mA)
Βασική ακρίβεια: ± 0.1% F.S.
Κλίση θερμοκρασίας: 0,005% F.S./°C
Χρόνος απόκρισης: 0.5mS φθάνει σε 90% της τελικής αξίας
Προστασία δύναμης: αντίστροφη προστασία δύναμης
Δύναμη μόνωσης: 1500V εναλλασσόμενο ρεύμα/1min (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Αντίσταση μόνωσης: ≥100MΩ 500V συνεχές ρεύμα (μεταξύ της εισαγωγής, της παραγωγής, της παροχής ηλεκτρικού ρεύματος και της κατοικίας)
Λειτουργούσα σειρά θερμοκρασίας: -20~+55 βαθμοί
Ηλεκτρομαγνητική συμβατότητα: σύμφωνα με GB/T 18268 (iec61326-1)
Εφαρμόσιμες συσκευές τομέων: two-wire σύστημα, τριών καλωδίων συσκευή αποστολής σημάτων τρέχουσα πηγή.
LS-TU-IP | Χ | Χ | Χ | Παρατηρήσεις |
Σύνολο καναλιών | 1 | Το ένα εισήγαγε μια παραγωγή | ||
Σήμα εισαγωγής | 1 | 4-20mA | ||
2 | 0-20mA | |||
Σήμα παραγωγής | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
5 | 1-5V | |||
Παρακαλώ επιβεβαιώστε τι είδους την εισαγωγή και η παραγωγή εσείς χρειάζεται όταν τοποθετείτε τη διαταγή |
