Εισαγωγή: | RTD/TC | Παραγωγή: | 4-20mA |
---|---|---|---|
Ακρίβεια: | 0.1%F.S., 0.2%F.S. | Μοντάρισμα: | Μοντάρισμα ραγών DIN |
Υψηλό φως: | Μονωτής ΣΥΝΕΧΩΝ 12V ψηφιακών σημάτων,Μονωτής ΣΥΝΕΧΩΝ 36V ψηφιακών σημάτων,20mA αναλογικός μονωτής τάσης |
Μονωτής ΣΥΝΕΧΩΝ 12V ψηφιακών σημάτων

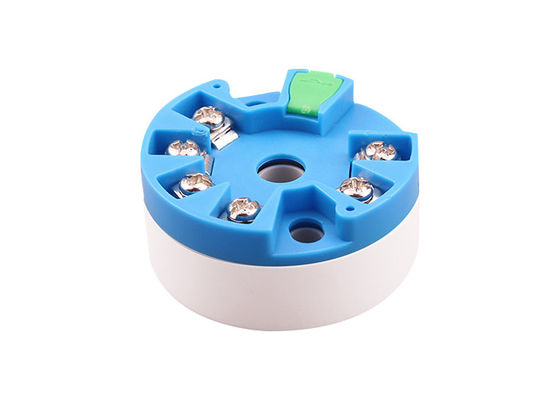

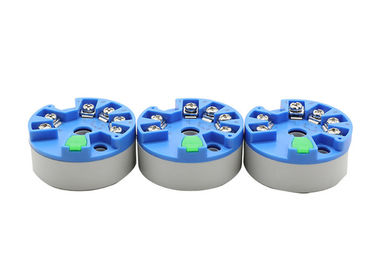

Η Ε&ΤΑ συσκευών αποστολής σημάτων PT100 θερμοκρασίας, σήμα TC μετατρέπει στην παραγωγή 4-20mA
Εισαγωγή

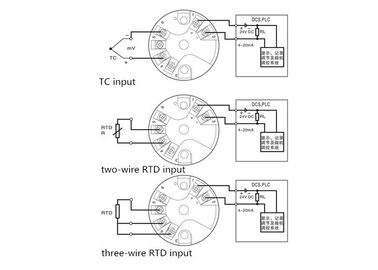

Σήμα εισαγωγής: θερμική αντίσταση (Ε&ΤΑ), θερμοηλεκτρικό ζεύγος (TC)
Θερμικό ρεύμα διέγερσης αντίστασης: 1mA
Κρύα αποζημίωση συνδέσεων θερμοηλεκτρικών ζευγών: Σειρά αποζημιώσεων: -25°C ~ +75°C (1°C ανά λάθος 20°C)
Μέθοδος αποζημιώσεων: εσωτερική αποζημίωση
Παραγωγή
Σήμα παραγωγής: 4-20mA (βρόχος που τροφοδοτείται)
Αντίσταση φορτίων παραγωγής: RL ≤ 500Ω
Βασικές παράμετροι
Δύναμη: Συνεχές ρεύμα 12-36V
Ακρίβεια μετάδοσης: 0,1% F.S., 0,2% F.S.
Συναγερμός πέρα-ορίου: κάτω από το όριο χαμηλότερης θερμοκρασίας, παραγωγή 3.8mA, (παραγωγή 4-20mA) επάνω από το ανώτερο όριο θερμοκρασίας, παραγωγή 20.5mA
Συναγερμός σπασιμάτων: παραγωγή 22mA ή 3.8mA
Κλίση θερμοκρασίας: 0,005% F.S./°C (- 20C ~ +55°C)
Χρόνος απόκρισης: ≤1S (0-90%) (ΤΥΠΟΣ)
Δύναμη μόνωσης: 1 εναλλασσόμενο ρεύμα/1min 500V (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Αντίσταση μόνωσης: ≥100MΩ (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Λειτουργούσα σειρά θερμοκρασίας: -20~ +55°C
Ηλεκτρομαγνητική συμβατότητα: σύμφωνα με GB/T 18268 (iec61326-1)
Τύπος σημάτων εισαγωγής | |||
Στοιχείο αριθ. | Τύπος | Σειρά μέτρου | Ελάχιστη αξία μέτρου |
Ε&ΤΑ | Pt100 | -200 σε +850℃ | 10℃ |
Pt500, Pt1000 | -200 σε +250℃ | 10℃ | |
Cu50, Cu100 | -50 σε +150℃ | 10℃ | |
Ni100, Ni500 | -60 σε +180℃ | 10℃ | |
Ni1000 | -60 σε +150℃ | 10℃ | |
TX | Β | 0 σε +1820℃ | 500℃ |
Ε | -270 σε +1000℃ | 50℃ | |
J | -210 σε +1200℃ | 50℃ | |
Κ | -270 σε +1372℃ | 50℃ | |
Ν | -270 σε +1300℃ | 50℃ | |
Ρ | -50 σε +1768℃ | 500℃ | |
S | -50 σε +1768℃ | 500℃ | |
Τ | -270 σε +400℃ | 50℃ |
