συχνότητας: | UHF | παραγωγή δύναμης: | 1W |
---|---|---|---|
Απόσταση: | 23km Los | Θύρα: | RS232/RS485/TTL |
Τύπος λιμένων: | DB9 | περίφραξη: | Αλουμίνιο |
Υψηλό φως: | Ραδιο διαποδιαμορφωτής στοιχείων,τμηματικός ραδιο διαποδιαμορφωτής |

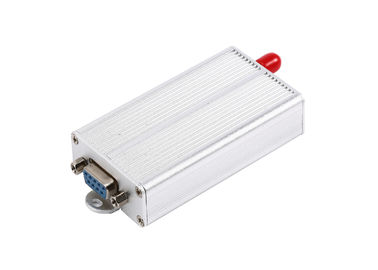

433MHz ραδιο ασύρματη συσκευή αποστολής σημάτων 2km RS232 στοιχείων διαποδιαμορφωτών τμηματική
Εισαγωγή:
Αυτό είναι ένας UHF ραδιο διαποδιαμορφωτής ζωνών 1W, θέτουμε την προεπιλογή 433MHz
Χρησιμοποιεί το τσιπ και STM8S105K6T6 MCU CC1020
Είναι ΕΝΤΑΞΕΙ για να ελέγξει την απόσταση 2km
Παράμετρος:
Τομέας εφαρμογής
Παράμετρος

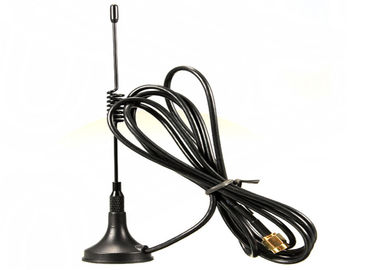

ΑΠΟΔΟΣΗ | |
Παραγωγή δύναμης: | 1W (παροχή ηλεκτρικού ρεύματος @5V) |
Σειρά οπτικής επαφής RF: | το 2000m@1200bps το 3000m@9600bps |
Αποτελεσματικό ποσοστό RF: | 1200/2400/4800/9600/19200bps |
Διαστημικό κανάλι: | 1MHz (προεπιλογή), (προσαρμογή 12.5/25KHz) |
Εύρος ζώνης: | <25khz> |
Ευαισθησία δεκτών: | το -123dBm@1200bps (ΤΖΊΤΖΙΦΑ 1%) |
ΔΙΚΤΥΩΣΗ | |
Τοπολογία δικτύωσης: | Από σημείο σε σημείο, point-to-multipoint |
ΣΥΜΒΑΤΟΤΗΤΑ | |
Kyl-200 και kyl-300 σειρές | |
ΔΥΝΑΜΗ | |
Τάση ανεφοδιασμού: | 5V συνεχές ρεύμα (προεπιλογή), 3.3-3.6V (προαιρετικό) |
Διαβιβάστε το ρεύμα: | <450ma> |
Λάβετε το ρεύμα: | <28ma> |
ΓΕΝΙΚΟ | |
Τρόπος επικοινωνίας: | Ημιαμφίδρομος |
Ζώνη συχνότητας: | 433MHz προεπιλογή (400-470MHz επιλέξιμο) |
Κανάλι: | 8 (προεπιλογή), 16/32/64 (προαιρετικό) |
Διεπαφή: | TTL, RS232, RS485 |
ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ | |
Μέγεθος: | 80mm×45mm×20mm (αποκλείοντας τη βάση κεραιών και την καρφίτσα στοιχείων) |
Βάρος: | 100g |
Βάση κεραιών: | 50Ω, SMA |
Λειτουργούσα θερμοκρασία: | Βιομηχανικός: - 40℃~+85℃ (TCXO) |
Σταθερότητα συχνότητας: | ±2.5ppm βιομηχανικός |
Καθορισμός καρφιτσών
Καρφώστε το αριθ. |
Σήμα Όνομα |
Λειτουργία | Επίπεδο | Σύνδεση με το τερματικό | Παρατηρήσεις |
1 | GND | Να στηρίξει της παροχής ηλεκτρικού ρεύματος | Έδαφος | ||
2 | VCC | Συνεχές ρεύμα παροχής ηλεκτρικού ρεύματος | 5V | ||
3 | RxD/TTL | Λήψη στοιχείων | TTL | TxD | |
4 | TxD/TTL | Διαβίβαση στοιχείων | TTL | RxD | |
5 | SGND | Σήμα | |||
6 | Α (TXD) | Α rs-485 (TxD rs-232) | Α (RxD) | ||
7 | Β (RXD) | Β rs-485 (RxD rs-232) | Β (TxD) | ||
8 | ΥΠΝΟΣ | Έλεγχος ύπνου | TTL | Σήμα ύπνου | Χαμηλού επιπέδου έγκυρος |
9 | ΔΟΚΙΜΗ | Δοκιμή εργοστασίων |
